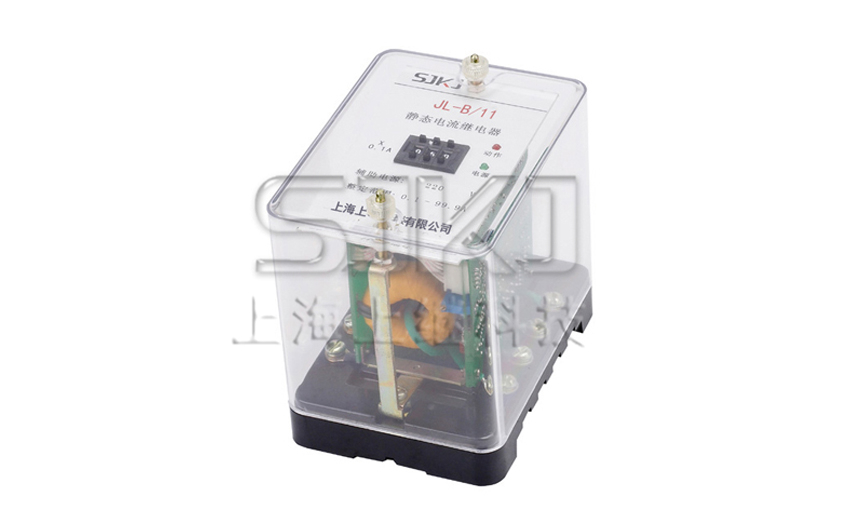

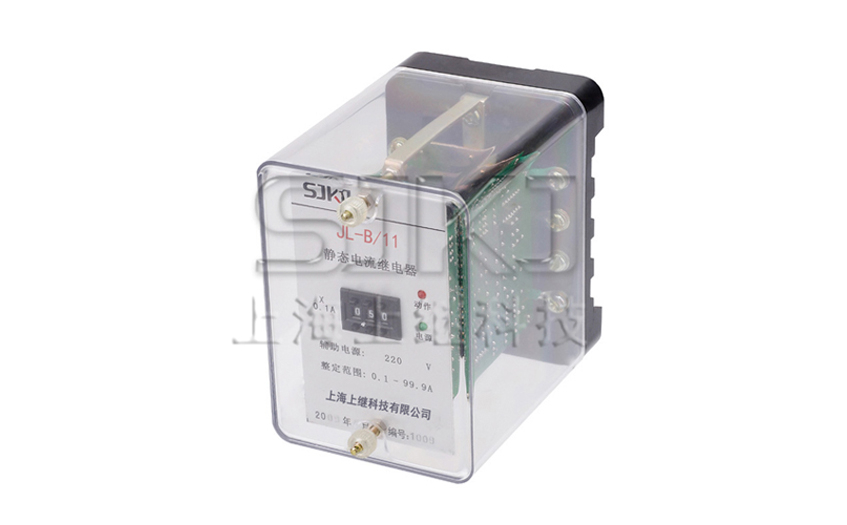

JL-B/11集成电路电流继电器概述

JL-B/11集成电路电压继电器作为继电保护元件，主要用于发电机、变压器、输变电、线路中，作为电力系统交流回路过负荷或 短路的启动元件，给出报警信号或切除故障。 本系列继电器采用CMOS集成电路进行运算和比较，具有精度高，整定范围宽，动作速度快，返回系数高，功耗低的特点，提供 辅助电源后，完全可替代电磁式电流继电器。还增加SJ-4新型壳体，35mm标准导轨安装，外形紧凑，安装方便等优点。

JL-B/11集成电路电流继电器型号命名及含义

JL-B/11集成电路电流继电器正常工作条件

1 环境温度：-10℃~+50℃

2 相对湿度：≤90%

3 大气压力：80Kpa~110Kpa

4 安装位置：任意

5 周围环境：继电器不受太阳直射，不受雨水冲洗，空气中不含导致金属腐蚀或绝缘损坏的气体或尘露，继电器在工作时，不允 许振动，搬运过程不允许撞击。

JL-B/11集成电路电流继电器主要技术指示

1 整定范围 0.02~9.99A，级差为0.001A      2-99.9A,级差0.1A

                其它值可按用户要求定制

2 动作时间 1.2倍整定电流，动作时间不大于25mS。

                2倍整定电流，动作时间不大于20mS。

3 返回系数 过电流继电器：0.9~0.97；欠电流继电器：1.05~1.15。

4 整定误差 小于2%。

5 功耗 继电器动作，功耗小于5W，继电器不动作，功耗小于4W。

6 触点容量 在电压不大于250V时，触点连续接通电流为5A；

           在电压不大于250V时，电路时间常数L/R为5mS的直流电路中，可断开30W。

           在电压不大于250V时，功率因数COSΦ为0.4的交流电路中，可分断200VA。

7 触点寿命 电寿命：105次， 机械寿命：106次。

8 绝缘电阻 继电器各导电端子连在一起，对外露非带电金属部分或外壳之间，用开路电压为500V的兆欧表测量其绝缘电阻不 小于300MΩ。

9 介质强度 继电器各带电端子连在一起，对外露飞带电端子或外壳之间能承受有效值为2000V，50Hz的交流电压，历时1分钟 而不击穿，不出现闪络现象。

10 抗干扰性能 继电器的抗干扰负荷DL478-92《静态继电保护及安全自动装置通用技术条件》 。

JL-B/11集成电路电流继电器内部接线及外引接线图（正视图）

JL-B/11集成电路电流继电器外形尺寸及开孔尺寸
