JL-G_JL-G型端子排静态电流继电器

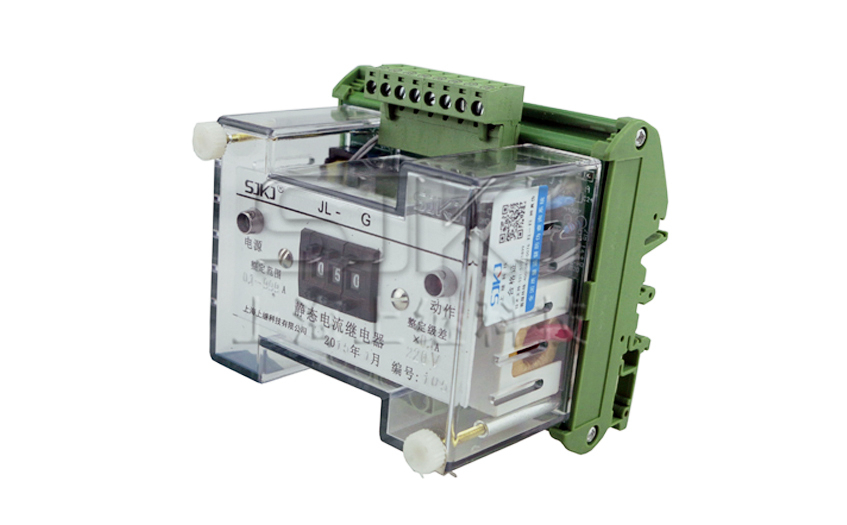

 JL-G端子排静态电流继电器概述

JL-G端子排静态电流继电器(以下简称本继电器)用于电动机、发电机、变压器和输电线路中，作为电力系统交流回路的过电流保护、欠电流保护或过负荷、短路的启动元件,给出报警信号或切除故障。

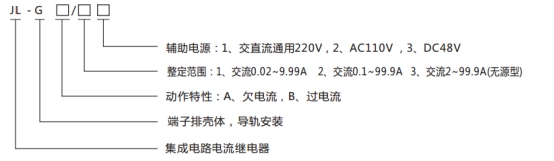

JL-G端子排静态电流继电器型号分类及含义

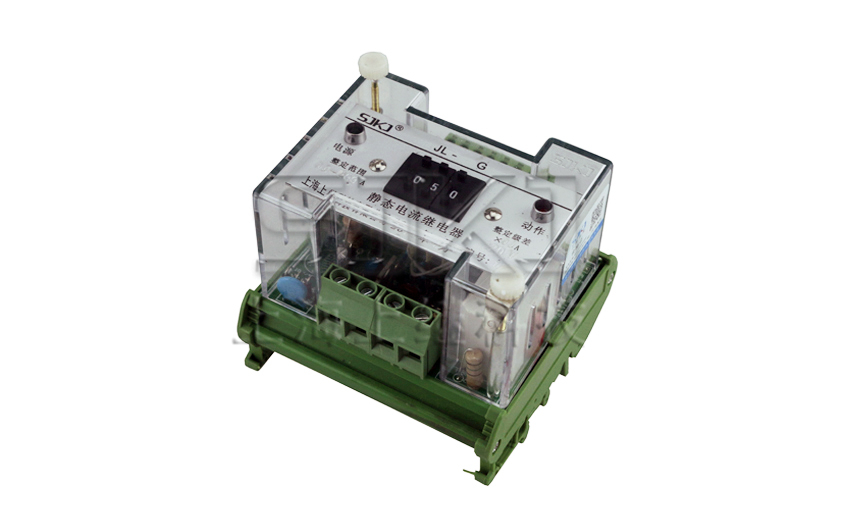

JL-G端子排静态电流继电器产品特点

本系列继电器为集成电路静态型继电器; 采用进口集成电路进行运算和比较; 数码整定,用三位拨码开关整定电流值，整定范围宽， 级差小，整定方便又直观; 精度高误差小、无需校验、 动作速度快、返回系数高、功耗低辅助电源采用开关电源变换, 交直流通用, 工作电压范围大,接线简单,可以卡在 35mm 标准导轨上,安装方便体积小的特点。

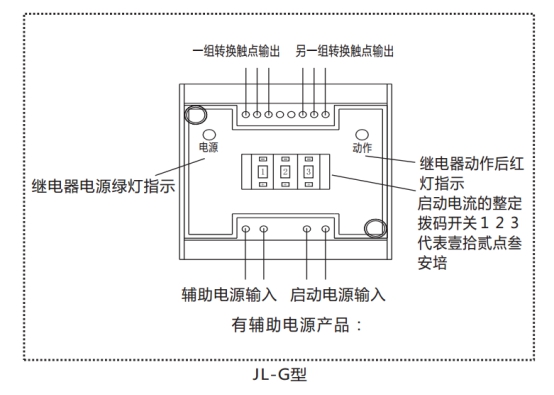

JL-G端子排静态电流继电器使用方法

JL-G端子排静态电流继电器技术条件

1、电流整定范围: 0.1～99.9A，整定级差: 0.1A; 0.02～9.99A，整定级差: 0.01A；

2、返回系数: 过流0.90～0.95，欠 流1.05～1.11

3、整定误差: 电流整定平均误差≤±3％，平均误差=( 5次测量平均值-整定值)/整定值×100%

4、功率消耗: 辅助电源≤5VA；启动电源≤1VA。

5、绝缘电阻: 继电器各带电端子对外露非带电端子或外壳之间, 用开路电压500V的兆欧表测量，绝缘电阻＞300MΩ。

6、介质强度: 继电器各带电端子对外露非带电端子或外壳之间,能承受2KV(Hz的交流电压,历时1分钟无击穿或闪络现象。

7、抗干扰性: 符合DL478-92 <<静态继电保护装置及安全自动装置通用技术条件>>和GB7261GB6261 <<静态继电器及保护装置的电气抗干扰试验>>中的有关规定。

8、触点容量，在电压不超过250V，电流不超过1A，时间常数为5ms±0.75ms直流有感负荷电路中，断开容量为50W；在电压不超过250V，电流不超过2A cosφ =0.4 0. 5 6 9、触点寿命: 电寿命10 次 ，机械寿命10 次; 10、动作时间：≤25ms(过流1.2倍整定值,欠流0.5倍整定值) 11、返回时间：≤25ms(过流0.5倍整定值,欠流1.2倍整定值) 12、辅助电源: AC/DC 48 V,110V,220V;订货时请注明其它电压等级可订做。（交直流通用） 触点容量：在电压不超过 ，电流不超过 ，时间常数为 ± 直流有感负荷电路中，断开容量为 ；在电压不 超过 ，电流不超过 ，功率因数为φ±1的交流电路中，断开容量为250VA。输出触点在上述规定的负荷条件下， 产品能可靠动作及返回10万次。输出触点长期允许接通电流为5A。

9、触点寿命: 电寿命105次 ，机械寿命106次;

10、动作时间：≤25ms(过流1.2倍整定值,欠流0.5倍整定值)

11、返回时间：≤25ms(过流0.5倍整定值,欠流1.2倍整定值)

12、辅助电源: AC/DC 48 V,110V,220V;订货时请注明其它电压等级可订做。（交直流通用）

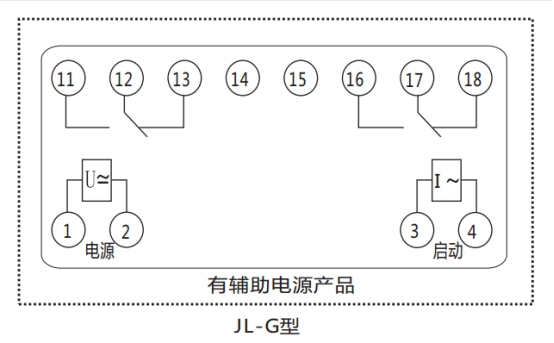

JL-G端子排静态电流继电器内部端子外引接线图(正视)

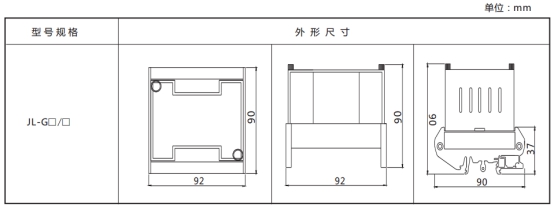

JL-G端子排静态电流继电器外形尺寸、开孔尺寸及端子图
