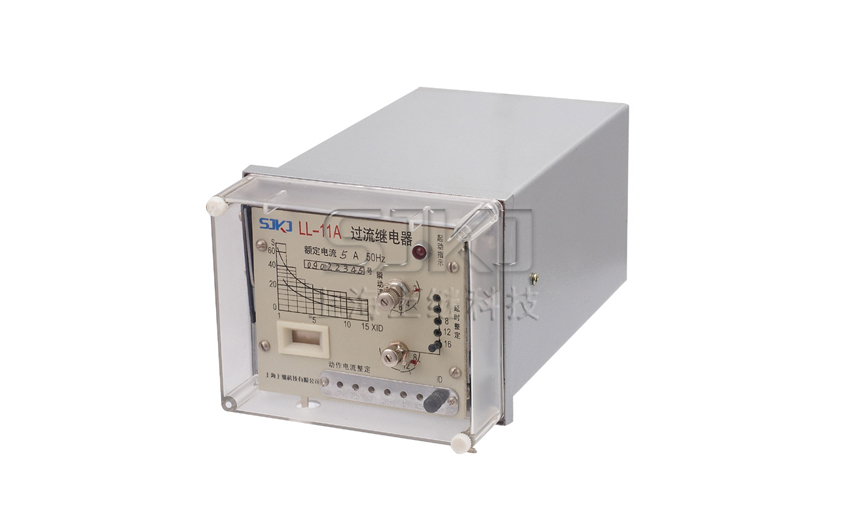

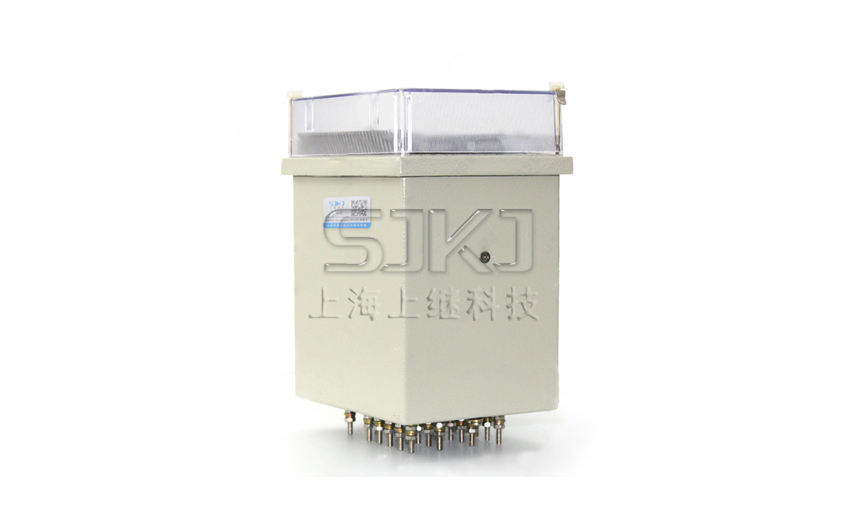

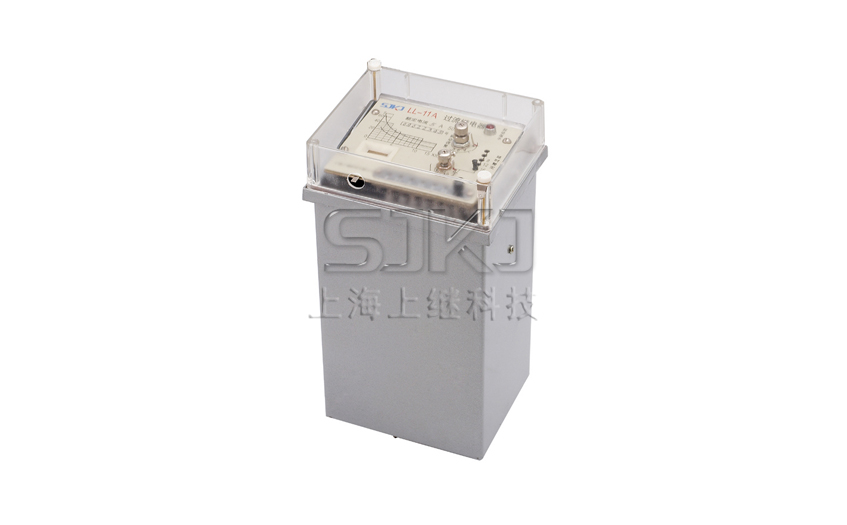

LL-11A继电器_LL-11A过流继电器_工作原理

 LL-11A继电器应用范围

LL-11A系列过流继电器(以下简称继电器)，应用在交流电力系统中，作为电机、变压器、输电线的过负荷和短路保护。由于本产品体积小

且具有多种安装接线方式，如：凸出式安装、前接线、后接线、特别适用于组装开关柜。

 LL-11A继电器主要技术参数

 ●返回系数：不小于0.85。

 ●速动时间：在基准条件上，继电器在任一整定点上，在两倍速动电流时的动作时间不大于0.15s。

 ●功率消耗：当电流等于继电器的整定电流时，继电器的线圈所消耗的功率不大于10VA。

 ●介质强度：继电器各导电电路连在一起对外露的非带电金属部分及外壳之间，以及线圈电路对触点电路之间，应能承受2000V(有效

值)、50Hz的交流试验电压，历时1min试验，而无击穿或闪络现象。

 LL-11A继电器内部接线

LL-11A继电器外形及开孔尺寸
