RXSF1信号继电器_RXSF1继电器_工作原理

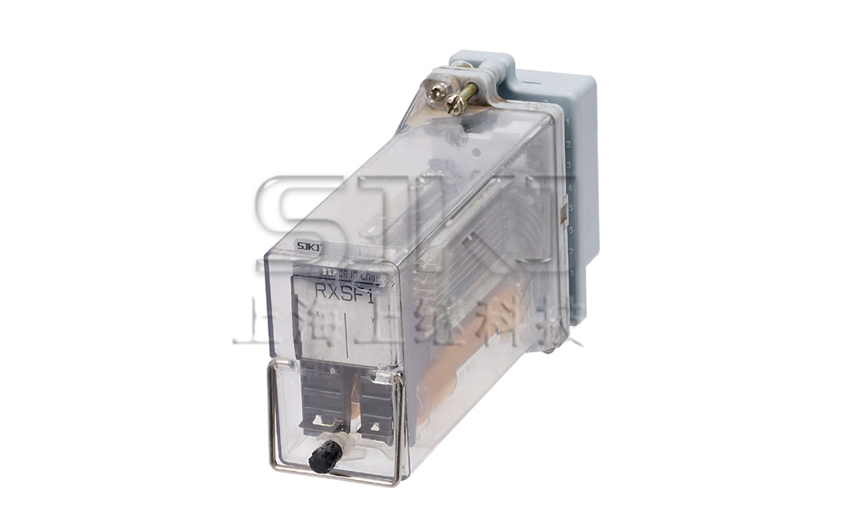

RXSF1双掉牌信号继电器用途

RXSF1双掉牌信号继电器用于电力系统二次回路及工业自动化控制回路中 , 作故障指示及报警之用 。

RXSF1双掉牌信号继电器特点

2.1继电器体积小,在最小的安装外壳内装有二个独立的信号继电器。

2.2信号牌显示清晰,每一个继电器有三付触点。

2.3继电器上的能牌可以脱卸,因此可印上所需的文字。

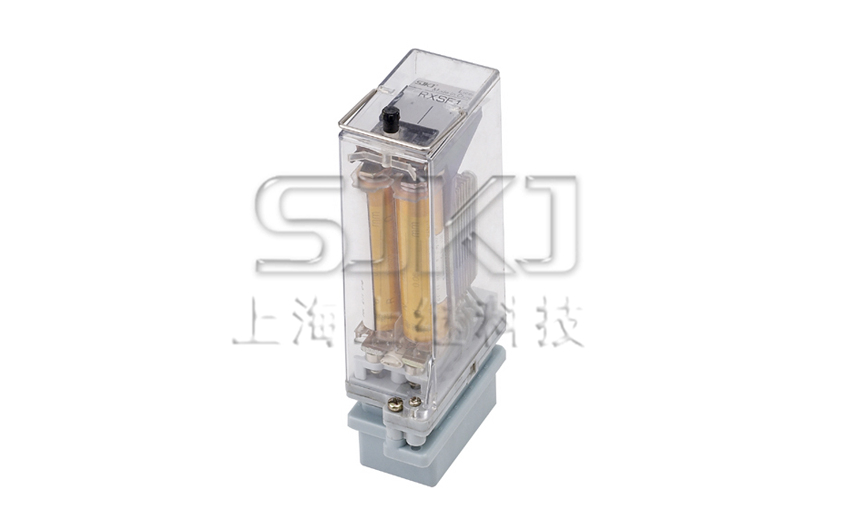

RXSF1双掉牌信号继电器动作原理

RXSF1双元件信号继电器是在一个最小外壳内装有二个独立的信号继电器。该继电器为电磁拍合式结构,由电磁系统,接触系统及信号显示三部分组成。当继电器动作时信号牌靠重力自然掉牌显示,信号为四条横条显示。颜色有红、黄受光色二种.显示清晰视角宽广。信号消失时,触点自然复回,信号牌有手动复归及自动复归二种,外壳采用引进的Combiflex凸出式模数化插入结构。

RXSF1双掉牌信号继电器技术参数

4.1动作值:电压型≤70%额定电压;电流型为90%额定电流。

4.2返回值: >2%额定电压或电流。

4.3动作时间:电压型30ms,电流型2倍额定电流时为15ms。

4.4线圈功耗:电压型<1.5W,电流型<0.2W。

4.5电流型线国能长期通入250%额定电流。

4.6 电流型动作掉牌的最短脉冲时间为50ms。

4.7触点能力与RXMA1型相同。

4.8绝缘耐压: 50Hz, lmin, 2kV。

4.9冲击电压: 5kV。

4.10能承受5-15Hz中等震级的地震波冲击

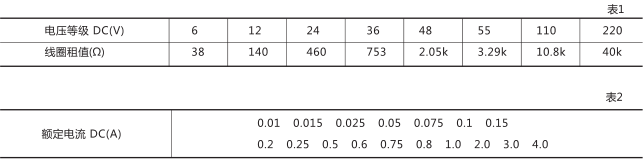

4.11额定电压、额定电流及线圈阻值。

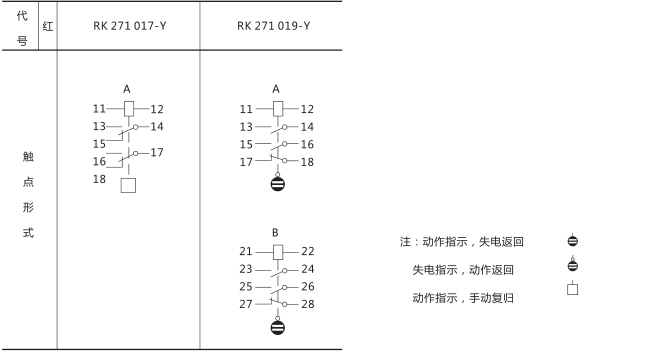

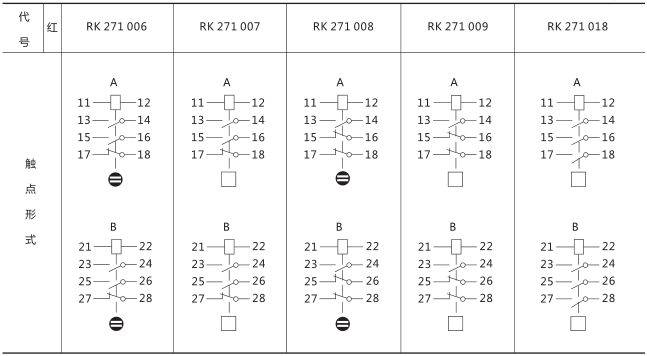

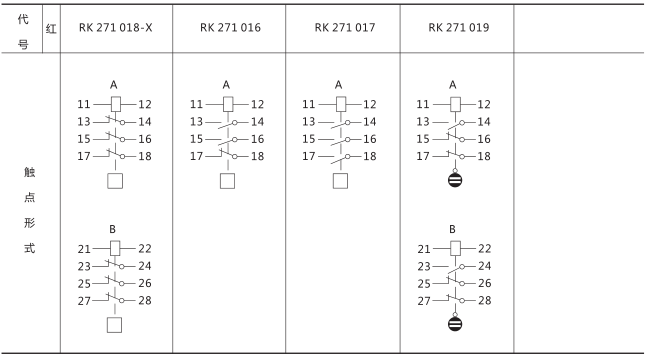

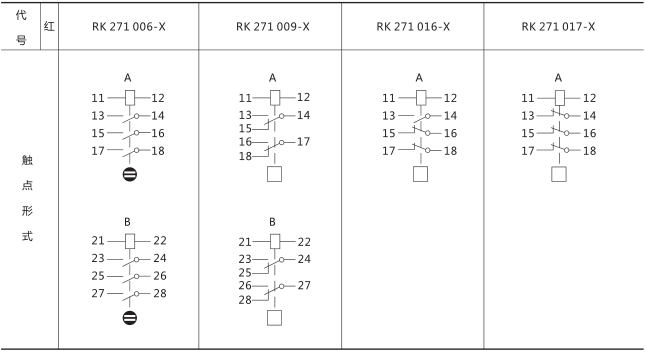

4.12触点形式及代号

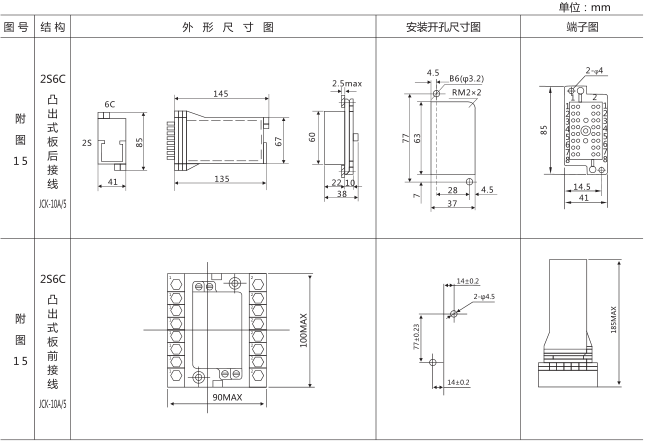

RXSF1双掉牌信号继电器外形及安装尺寸
