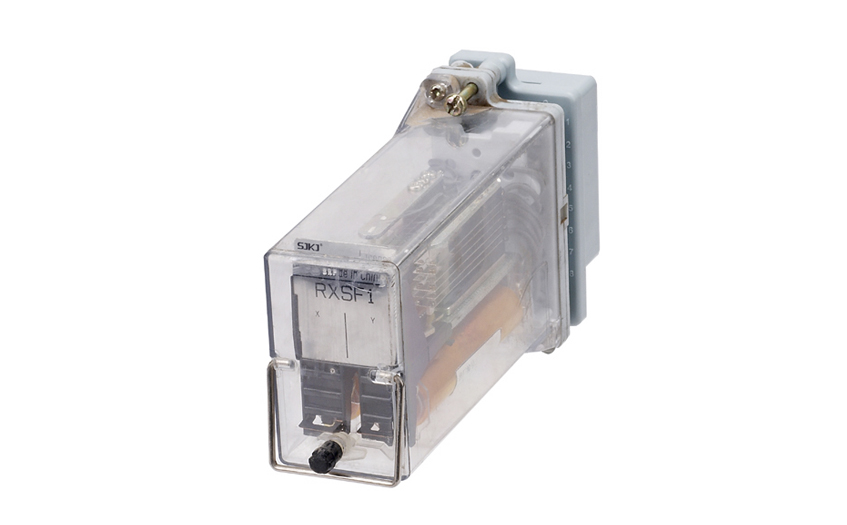

RXSF1双掉牌信号继电器用于电力系统二次回路及工业自动化控制回路中 , 作故障指示及报警之用 。

一、RXSF1信号继电器的原理

RXSF1双元件信号继电器是在一个最小外壳内装有二个独立的信号继电器。该继电器为电磁拍合式结构,由电磁系统,接触系统及信号显示三部分组成。当继电器动作时信号牌靠重力自然掉牌显示,信号为四条横条显示。颜色有红、黄受光色二种.显示清晰视角宽广。信号消失时,触点自然复回,信号牌有手动复归及自动复归二种,外壳采用引进的Combiflex凸出式模数化插入结构。

二、RXSF1信号继电器的参数

1动作值:电压型≤70%额定电压;电流型为90%额定电流。

2返回值: >2%额定电压或电流。

3动作时间:电压型30ms,电流型2倍额定电流时为15ms。

4线圈功耗:电压型<1.5W,电流型<0.2W。

5电流型线国能长期通入250%额定电流。

6 电流型动作掉牌的最短脉冲时间为50ms。

7触点能力与RXMA1型相同。

8绝缘耐压: 50Hz, lmin, 2kV。

9冲击电压: 5kV。

10能承受5-15Hz中等震级的地震波冲击。

三、RXSF1信号继电器的开孔尺寸

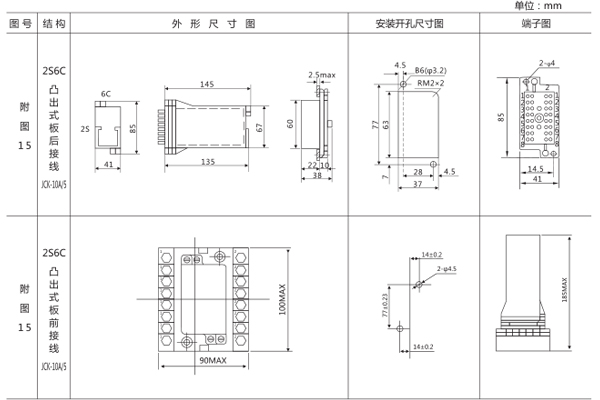

RXSF1采用2S6C外壳，如图所示

RXMA2中间继电器用于电力系统二次回路及工业自动化控制回路中,作为中间辅助,扩大控制范围之用。

一、RXMA2中间继电器的原理

RXMA2中间继电器为电磁拍合式结构,由电磁系统,接触系统二部分组成。当线圈通电时,通过铁芯产生磁场吸合吸片,由吸片带动簧片使触点回路转换。触采用双触点接触 ,具有接触电阻小,接触可靠、断开容量大等优点。吸片设计时惯量很小,所以该继电器能耐受一定量的冲击及振动,并能耐受地震波的冲击。继电器外壳采用引进的Combiflex凸出式模数化插入结构。

二、RXMA2中间继电器的参数

1动作电压:<70%额定电压。

2返回电压: >5%额定电压。

3线圈功耗:<6W。

4触点长期允许通过5A电流;当通过电流的时间<200ms时,允许通过90A电流;当通过电流的时间为1s时,允许通过50A电流。

5触点断开能力: AC 250V时为5A(功率因数>0.4) , 250VA。 DC: 250V2A L/R=40ms时, 45W。

6绝缘耐压: 50Hz, lmin, 2kV。

7冲击电压: 5kV。

8能承受5-15Hz中等震级的地震波冲击。

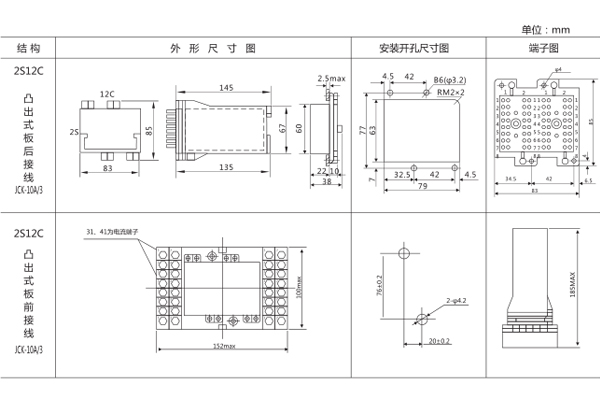

三、RXMA2中间继电器的开孔尺寸
