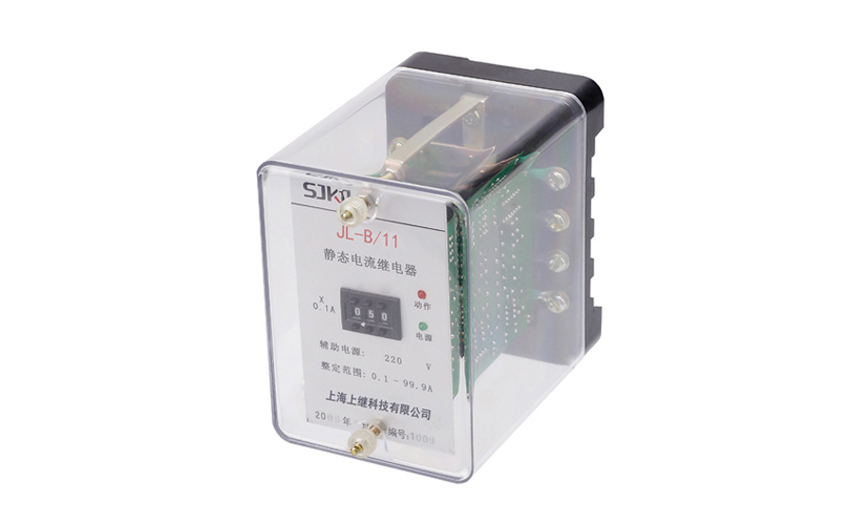

JL-B/11集成电路电流继电器作为继电保护元件，主要用于发电机、变压器、输变电、线路中，作为电力系统交流回路过负荷或 短路的启动元件，给出报警信号或切除故障。 本系列继电器采用CMOS集成电路进行运算和比较，具有精度高，整定范围宽，动作速度快，返回系数高，功耗低的特点，提供 辅助电源后，完全可替代电磁式电流继电器。还增加SJ-4新型壳体，35mm标准导轨安装，外形紧凑，安装方便等优点。

一、JL-B/11电流继电器的参数

1. 整定范围 0.02~9.99A，级差为0.001A      2-99.9A,级差0.1A    其它值可按用户要求定制

2.动作时间 1.2倍整定电流，动作时间不大于25mS。2倍整定电流，动作时间不大于20mS。

3.返回系数 过电流继电器：0.9~0.97；欠电流继电器：1.05~1.15。

4.整定误差 小于2%。

5.功耗 继电器动作，功耗小于5W，继电器不动作，功耗小于4W。

6.触点容量 在电压不大于250V时，触点连续接通电流为5A；

在电压不大于250V时，电路时间常数L/R为5mS的直流电路中，可断开30W。

在电压不大于250V时，功率因数COSΦ为0.4的交流电路中，可分断200VA。

7.触点寿命 电寿命：105次， 机械寿命：106次。

8.绝缘电阻 继电器各导电端子连在一起，对外露非带电金属部分或外壳之间，用开路电压为500V的兆欧表测量其绝缘电阻不 小于300MΩ。

9.介质强度 继电器各带电端子连在一起，对外露飞带电端子或外壳之间能承受有效值为2000V，50Hz的交流电压，历时1分钟 而不击穿，不出现闪络现象。

10.抗干扰性能 继电器的抗干扰负荷DL478-92《静态继电保护及安全自动装置通用技术条件》。

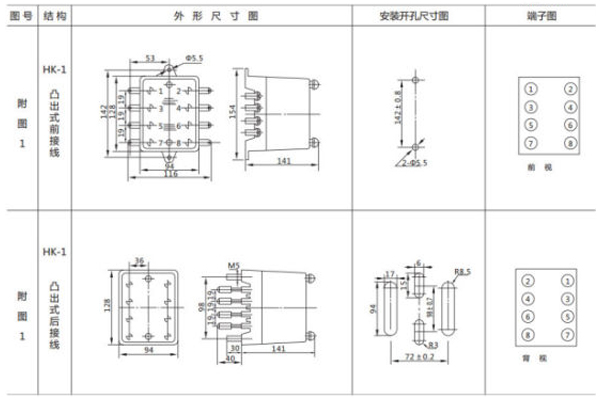

二、JL-B/11电流继电器的开孔尺寸

该装置采用HK-1壳体，如图所示

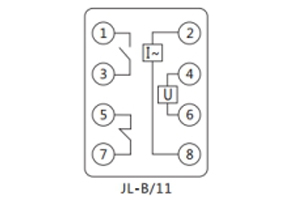

三、JL-B/11电流继电器的接线图

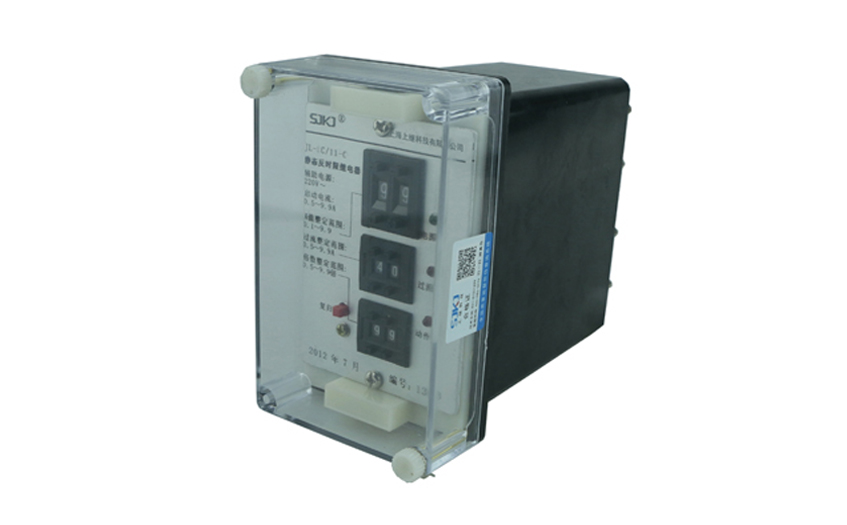

JL-C/11反时限电流继电器作为继电保护元件，主要用于发电机、变压器、输变电线路中，作为电力系统交流回路过负荷或短路 的启动元件，给出报警信号或切除故障。 本系列继电器采用CMOS集成电路进行运算和比较，具有数码整定精度高，整定范围宽，整定方便，动作速度快，返回系数高，功耗低的特点。

一、JL-C/11电流继电器的参数

1 整定范围 根据整定范围不同，级差分别为0.01A和0.1A。

2 瞬动倍率 1~12倍可调。

3 返回系数 0.9~0.97

4 整定误差 电流及瞬动倍率不大于3%，时间误差不大于5%（动作后下一次必须间隔10S以上在测）。

5 功耗 功耗小于5W。

6 触点容量 在电压不大于250V时，信号触点容量为24VDC 2A。

7 触点寿命 电寿命：10 次， 机械寿命：10 次。

8 绝缘电阻 继电器各导电端子连在一起，对外露非带电金属部分或外壳之间，用开路电压为500V的兆欧表测量其绝缘电阻不小 于300MΩ。

9 介质强度 继电器各带电端子连在一起，对外露飞带电端子或外壳之间能承受有效值为2000V，50Hz的交流电压，历时1分钟而不击穿，不出现闪络现象。

10 抗干扰性能 继电器的抗干扰负荷DL478-92《静态继电保护及安全自动装置通用技术条件》。

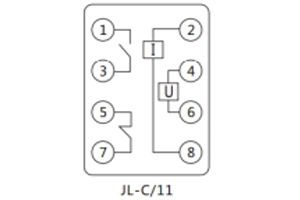

二、JL-C/11电流继电器的接线图

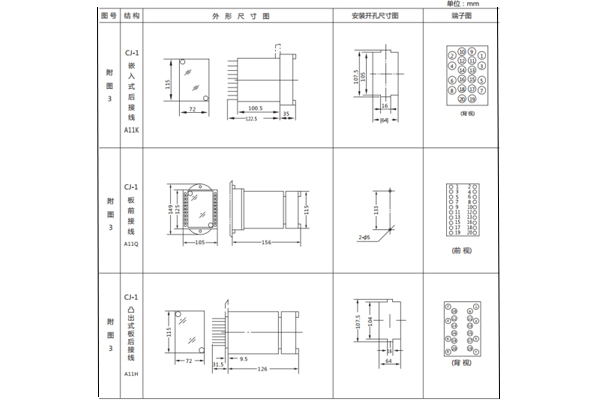

三、JL-C/11电流继电器的开孔尺寸

该装置采用CJ-1壳体，如图所示
