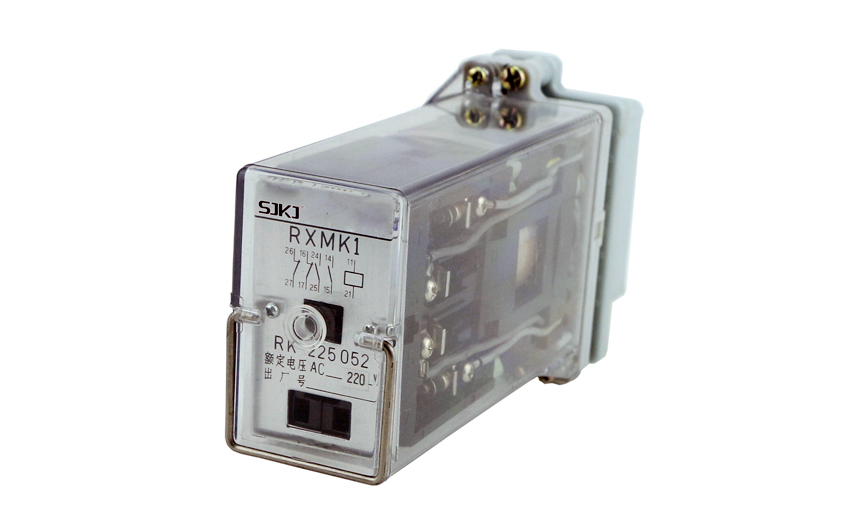

RXMK1大容量交流中间继电器用于工业自动化控制及电力系统二次回路中,作为中间辅助,扩大控制范围之用。

一、RXMK1大容量交流中间继电器的原理

RXMK1大容量中间继电器为电磁式继电器。由电磁系统,接触系统及短路环三部分组成。电磁系统采用直动式结构,工作行程较大。接触系统采用桥式触点,断开容量大。当线圈通电时,产生磁场,吸动铁芯。由铁芯带动触点转换。外壳采用引进的Combiflex凸出式模数化插入结构。

二、RXMK1大容量交流中间继电器的开孔尺寸

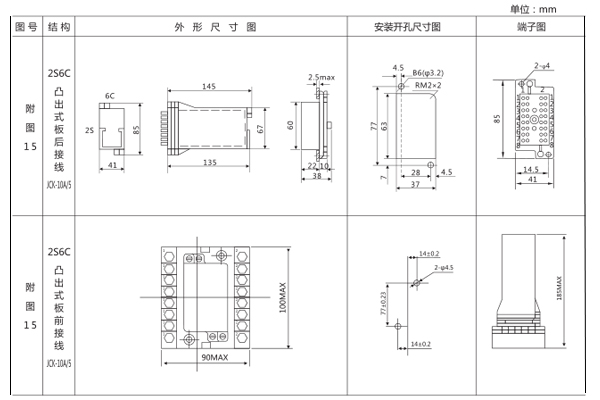

RXMK1采用2S6C外壳，如图所示

三、RXMK1大容量交流中间继电器的技术数据

1动作电压:<80%额定电压。

2返回电压: >15%额定电压。

3动作时间:≤20ms。

4线圈功率: 6VA。

5触点断开容量: ACV，250V,I:10A(功率因数为0.4)时,容量为1000VA。

                 DCV,250V,b5A(L/R=40MS)时,容量为100W。

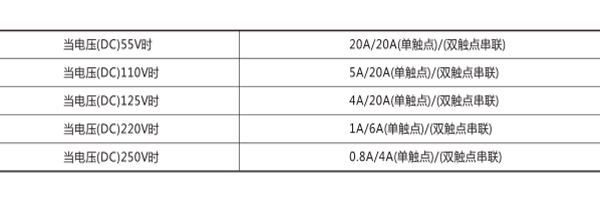

   如要增加触点断开容量可按表1内数据将触点串联。

6绝缘耐压: 50Hz, lmin, 2kV。

7冲击电压: 5kV。

8能承受5-15Hz中等震级的地震波冲击。

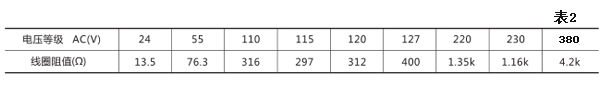

9额定电压及线圈阻值。

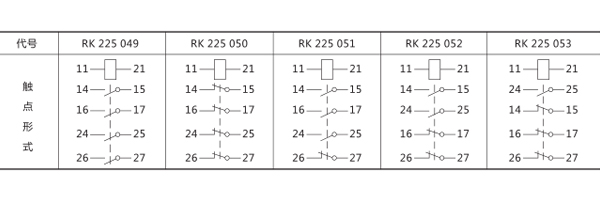

10触点规格

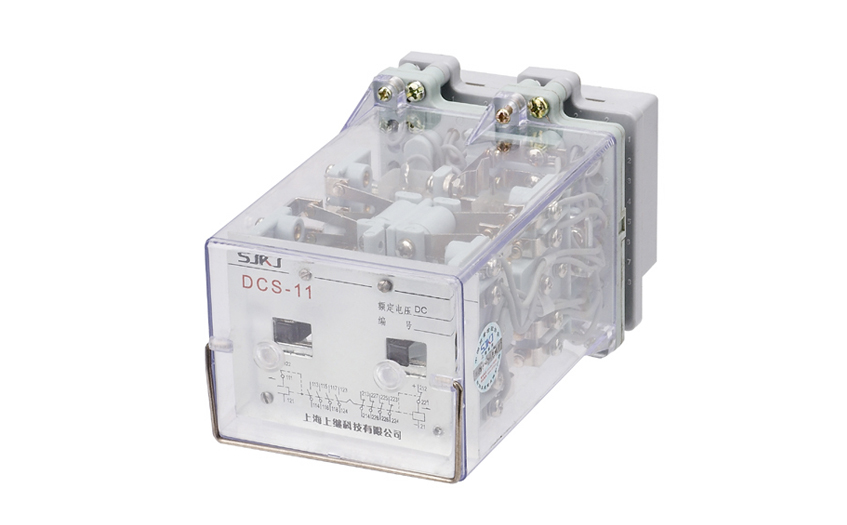

RXMVB2大容量双位置继电器用于需要大容量双稳态触点的工业控制和其它一般控制场合。

一、RXMVB2双位置继电器的原理

RXMVB2大容量双位置继电器是靠永久磁铁锁定的双稳态继电器。该继电器由磁系统,接触系统,支架三部分组成, 磁系统由左右二个线圈,中间柱永久磁铁及铁芯组成双口磁回路,当左右二个线圈中的一个线圈通电激励时,线圈产生的磁场对永久磁铁产生斥力,使衔铁转换到另一侧由磁铁锁定并带动触点转换。触点采用桥式接触,断开容量较大。外壳采用引进的Combiflex凸出式模数化插入结构。

二、RXMVB2双位置继电器的技术数据

1动作值: DC<70%额定电压, AC<80%额定电压。

2动作时间: 30/25ms(触点闭合/断开)。

3线圈功耗: DC3.5W  AC15VA

4触点断开容量: AC,250V,10A(COS(p>0.4),1000VA; DC, 250V, 5A(L/R<40ms) , 100W。

5重量: 0.7kg(凸出式) , 2.5kg(嵌入式)。

6绝缘耐压: 50Hz, lmin, 2kV。

7冲击电压: 5kV。

8继电器能承受5-15 Hz中等震级的地震波冲击。

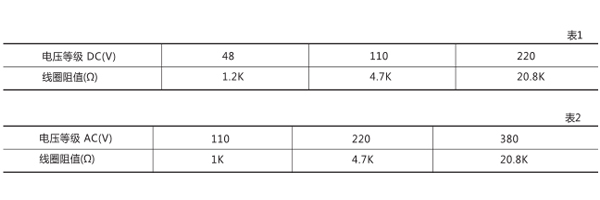

9额定电压及线圈阻値。

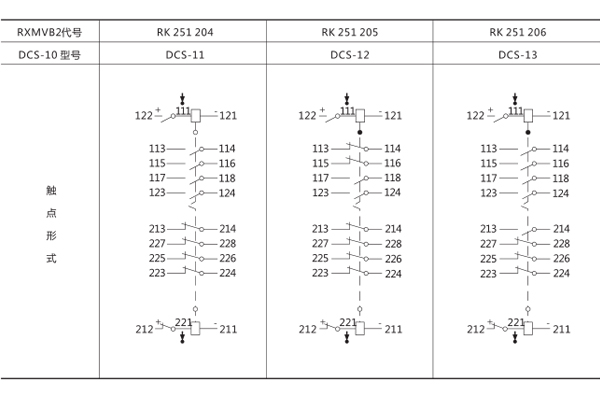

10继电器触点点规格

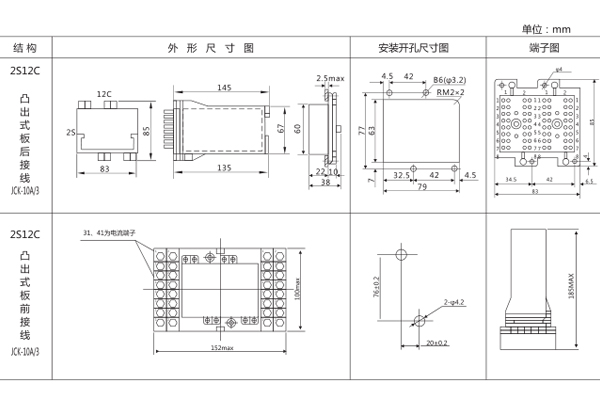

三、RXMVB2双位置继电器的开孔尺寸
