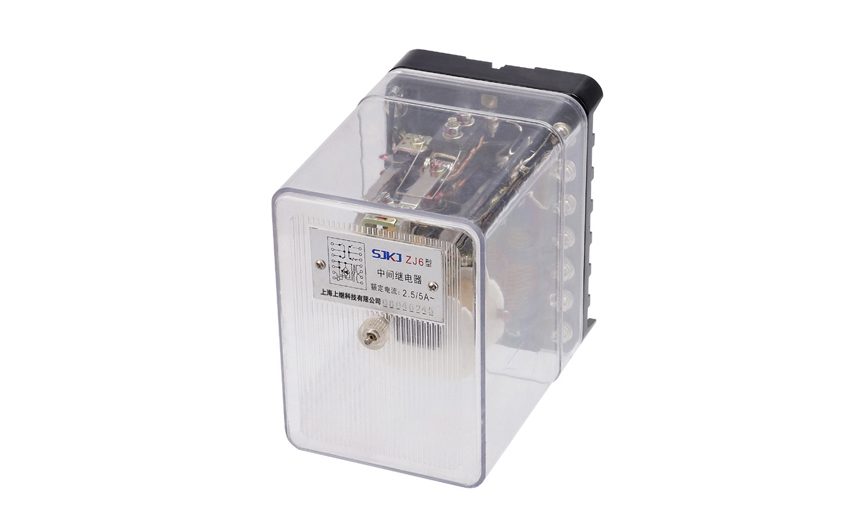

ZJ6中间继电器用于交流操作继电保护装置中作为辅助继电器，直接接于电流互感器二次回路中并由其它继电器接点控制。

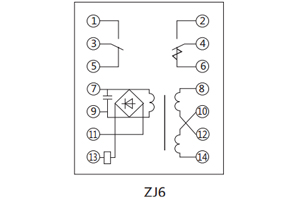

一、ZJ6中间继电器的接线图

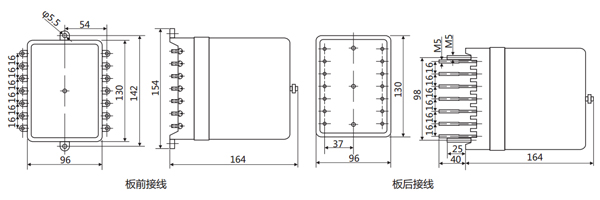

二、ZJ6中间继电器的开孔尺寸

三、ZJ6中间继电器的参数

●额定动作电流：2.5A、5A。

●长期工作电流：10A。

●动作时间：不大于0.05s。

●功率消耗：不大于6VA。

●接点形式：ZJ5四常开、ZJ6一切换一强力切换。

●如被控电路系由变流器供电，且当电流为3.5A时，其阻抗不大于4.5Ω，强力切换接点在电流到150A的情况下，能分流断开跳闸线圈。为消除当常闭接点没有闭合好时可能引起开关误动作，强力切换接点采用图1接法。

●一般接点容量：当交流电流小于2.5A和电压低于220V时能断开450VA；当交流电流小于15A和电压小于220V时能接通1000VA。长期接通电流为5A。

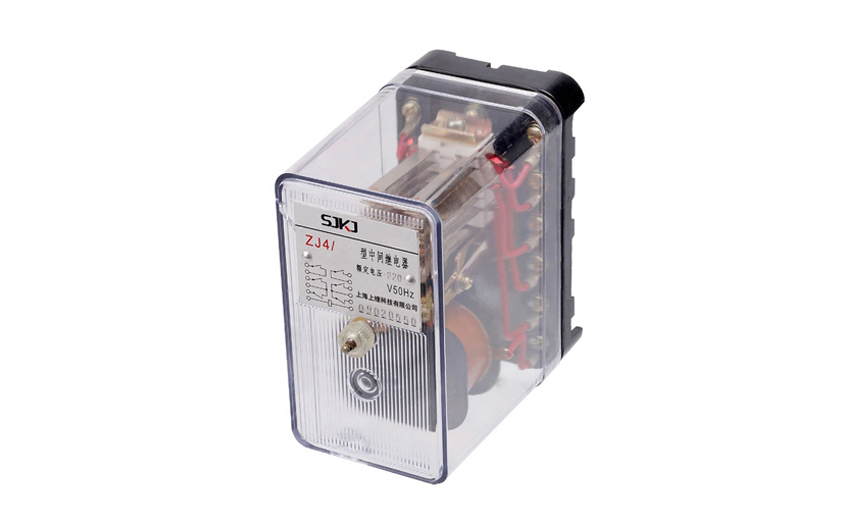

ZJ4中间继电器用于交流操作回路中，作为扩大主保护继电器的控制范围，或提高接点容量之用。

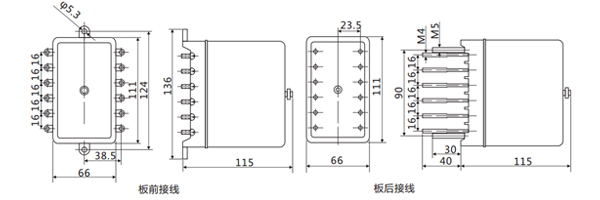

一、ZJ4中间继电器的开孔尺寸

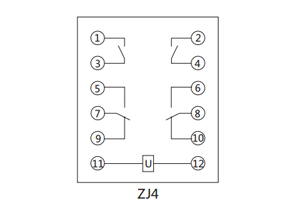

二、ZJ4中间继电器的接线图

三、ZJ4中间继电器的参数

●额定电压：AC 220V、127V、100V。

●动作值：不大于70％。

●返回值：不小于5％。

●动作时间：不大于0.05s。

●功率消耗：不大于6VA。

●触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。

●介质强度：产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受2000V(有效值)50Hz的交流电压历时1分钟试验而 无绝缘击穿或闪络现象。

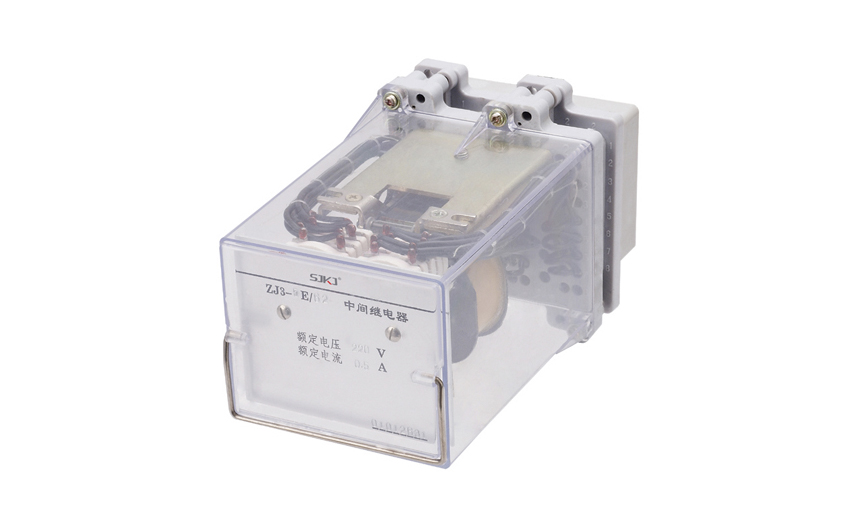

ZJ3-1E/80中间继电器用于电力系统二次回路继电保护和自动控制线路中,用来增加保护和控制回路的触点数量和触点容量。

一、ZJ3-1E/80中间继电器的参数

●额定工作电压：220V、110V、48V、24V。

●额定工作电流：0.25A、0.5A、lA、2A、4A。

●额定保持电流：0.25A、0.5A、IA、2A、4A。

●接点形式：8动合；4动合4动断；6动合2动断。

●动作值：电压型继电器的动作电压为50～70％的额定电压值；电流型继电器的动作电流不大于80％额定电流。

●保持值：电流保持时不大于80％额定保持值；电压保持绕组的继电器，保持电压不大于70％额定保持值。

●返回值：不小于额定值的5％。

●动作时间：不大于7ms。

●功率消耗：不大于8W。

●触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。

●介质强度：产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受2000V(有效值)50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。

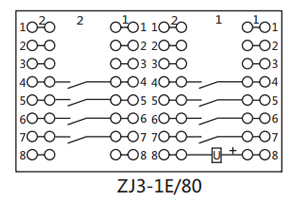

二、ZJ3-1E/80中间继电器的接线图

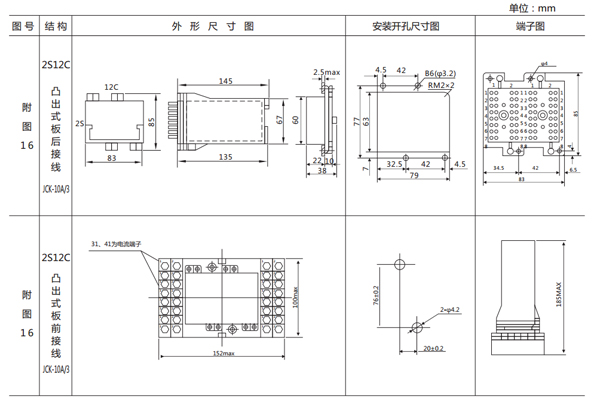

三、ZJ3-1E/80中间继电器的开孔尺寸
