上海上继科技有限公司是一家专业从事电力系统继电保护及智能电网电力自动化产品的研发、设计、生产、销售和服务为一体的高科技公司。拥有资深继电保护专家团队和国内**的检测仪器及校验设备。同时还引用国内外先进技术，来进行技术创新。本公司的产品广泛用于电力、工矿、铁路、建筑等国家重大工程输配变电系统上，产品远销东南亚及中东地区。产品通过国家继电保护及自动化设备质量监督检验中心检测，获得ISO-9001:2000国际质量体系认证。“科技创新，诚信务实”是公司的经营理念，本公司以高超的技术支持和对用户高度负责的售后服务赢得了输配电成套企业的信赖，且树立了良好的信誉。

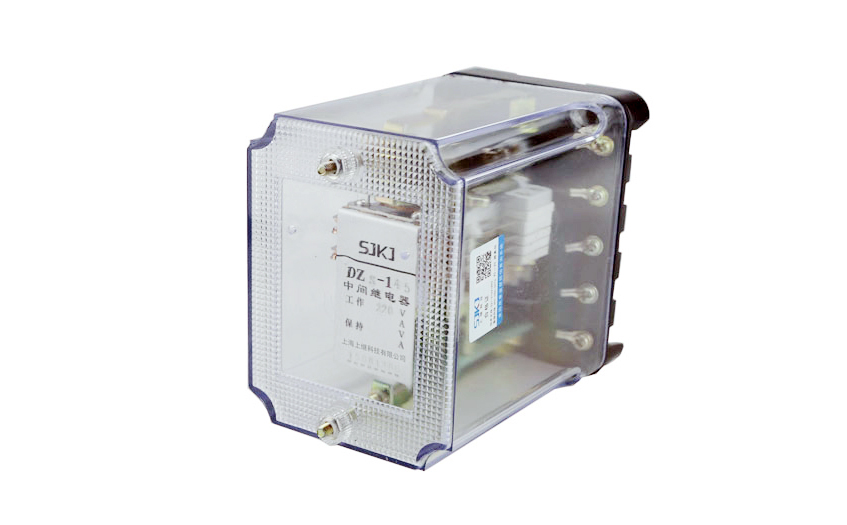

DZS-115中间继电器作为辅助继电器，用于直流操作的保护回路中，以增加主保护继电器的触点数量或触点容量。DZS-115为延时动作继电器；DZS-115只有一个电压工作绕组。

一、DZS-115中间继电器的参数

●动作值：动作电压不大于30～70％额定值；保持电流不大于80％额定电流。

●动作时间：不小于0.06s(DZS-145型除外)。

●返回时间：DZS-145在额定电压下，通电时间不小于0.5s,然后切断电源，继电器的返回时间不小于0.8s；其它型继电器切断电源后立即 返回。

●触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。

●介质强度：产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受2000V(有效值)50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。

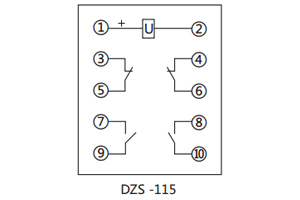

二、DZS-115中间继电器的接线图

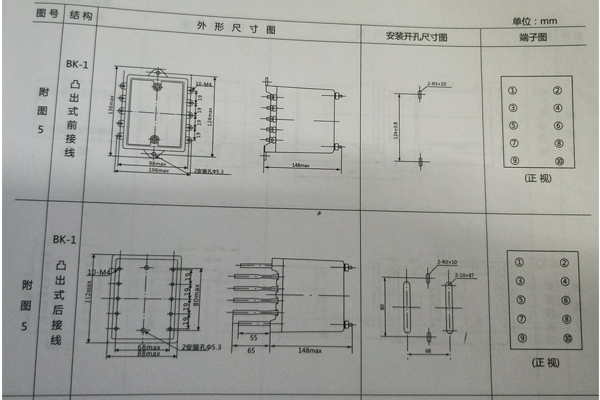

三、DZS-115中间继电器的开孔尺寸

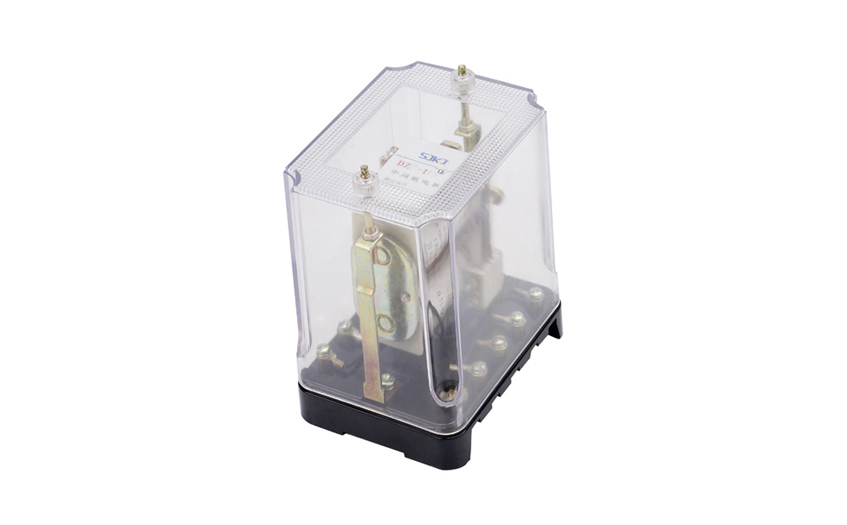

DZB-138中间继电器作为辅助继电器，用于直流操作回路中，以增加主保护的触点容量和数量。DZB-138为电压动作电流保持继电器，DZB- 138型阻尼绕组短接后可延时动作。

一、DZB-138中间继电器的开孔尺寸

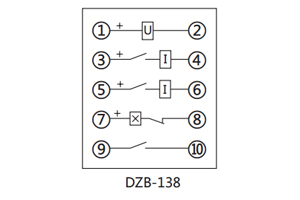

二、DZB-138中间继电器的接线图

注：X-阻尼绕组

三、DZB-138中间继电器的参数

● 动作值：动作电压为30-70%额定值；动作电流不大于80%额定值。

● 返回值：不小于额定值的5%。

● 保持值：保持电流不大于80%；DZB-138保持电流不大于65%；保持电压不大于70%。

● 动作时间：在额定值下不大于45ms.

● 返回时间：当输入激励量由额定值降至零时，继电器的返回时间不大于60ms.

● 功率消耗：不大于7W。

● 触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的 开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。

● 介质强度：产品各导电端子连在起，对外露的非带电金属部分或外壳之间，能承受2000V(有效值)50Hz的交流电历时1分钟试验而无绝缘击穿或闪络现象。

上海上继科技有限公司（专注电力保护继电器生产厂家）销售热线：021-57233089  QQ：1932551438

{以上内容仅供参考，上海上继科技有限公司有最终解释权}

更多继电器精彩文章——JC-7/22冲击继电器开孔尺寸及厂家介绍
