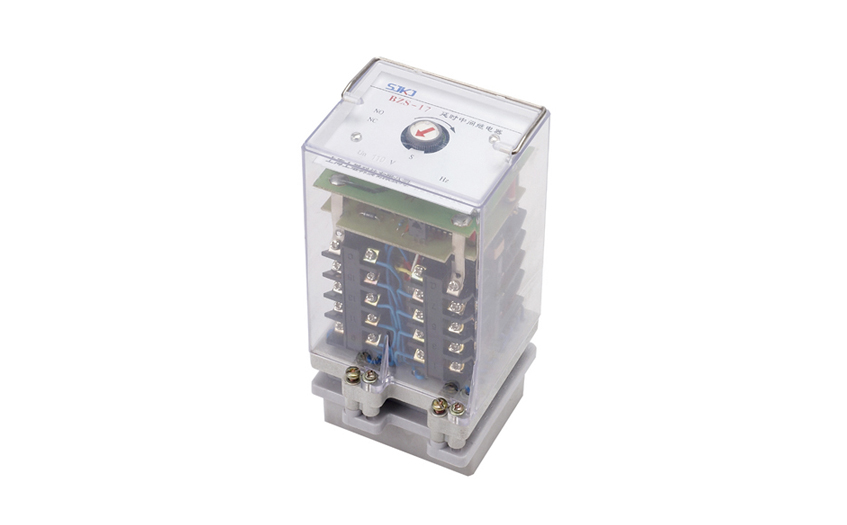

BZS-11延时中间继电器用于较高精度定时或频繁操作需要0.1-10s的动作或返回延时的各种保护或控制回路中。

一、BZS-11中间继电器的参数

1.额定电压：AC 220V、110V；DC 220V、110V、48V、24V。

2.接点形式：8动合；6动合2动断；4动合4动断；2动合6动断；8动断。

3.动作值：直流继电器动作电压不大于70％额定电压；交流继电器动作电压不大于85％额定电压

4.返回值：继电器返回电压不小于5％额定电压。

5.延时整定误差：不大于整定值的2％。

6.功率消耗：直流不大于10W；交流不大于10VA。

7.触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。

8.介质强度：产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受2000V(有效值)50Hz的交流电压历时1分钟试验而 无绝缘击穿或闪络现象。

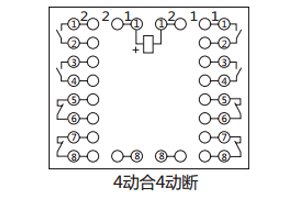

二、BZS-11中间继电器的接线图

三、BZS-11中间继电器的开孔尺寸

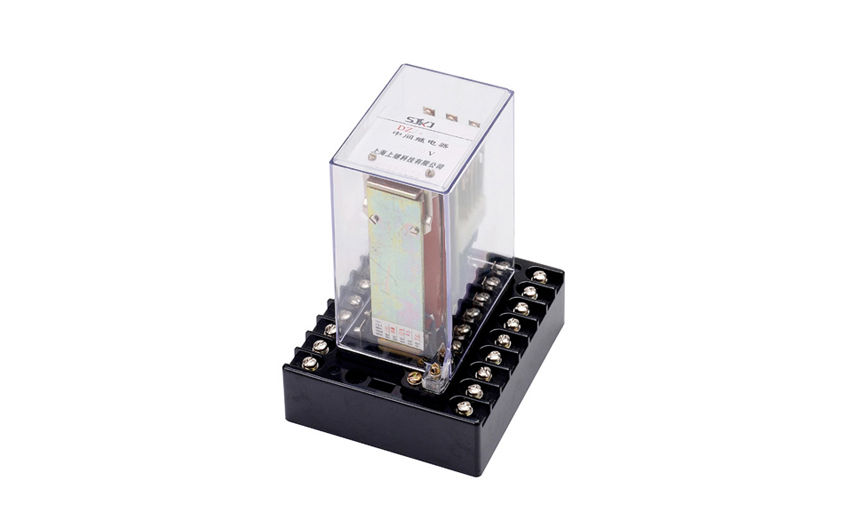

DZJ-20-0004交流中间继电器，是作为一种辅助继电器，用于交流操作的各种保护和自动控制装置中以增加触点数量和触点容量。

一、DZJ-20-0004交流中间继电器的参数

● 额定电压：AC 36V、100V、110V、127V、220V。

● 动作电压：不大于80％的额定电压。

● 返回电压：不小于5％额定电压。

● 动作时间：不大于0.06s。

● 返回时间：不大于0.06s。

● 功率消耗：在额定电压下，功率消耗不大于4VA。

● 触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中,产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下,产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。

● 绝缘电阻：不小于300MΩ（在交变湿热条件下，不小于4MΩ)

● 介质强度：2kV/50Hz/1min。

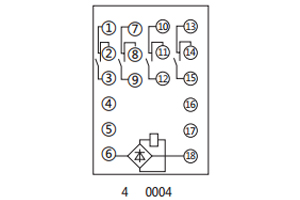

二、DZJ-20-0004交流中间继电器的接线图

三、DZJ-20-0004交流中间继电器的开孔尺寸
