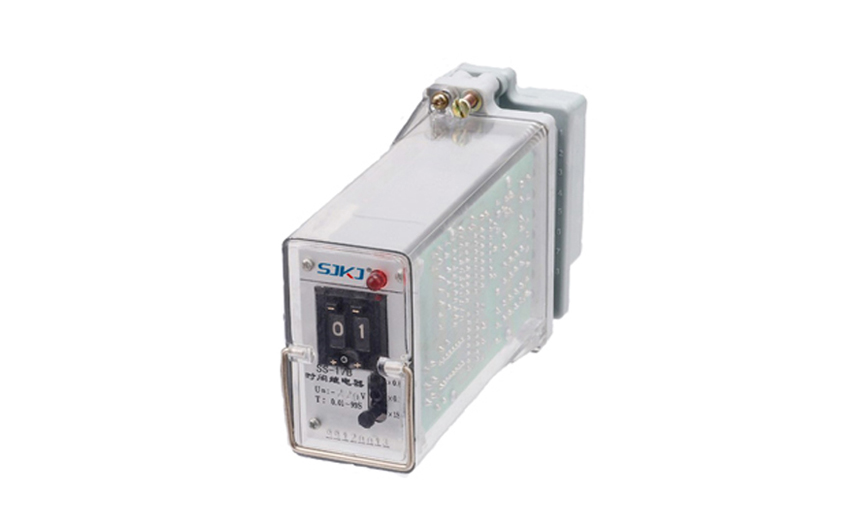

SS-17B时间继电器用于直流电路中,可在时间保护系统中作时间测量元件。适用于时间测量精度要求高,配合时间级差小的场合,并且可用于工业控制中作为延流制元件。

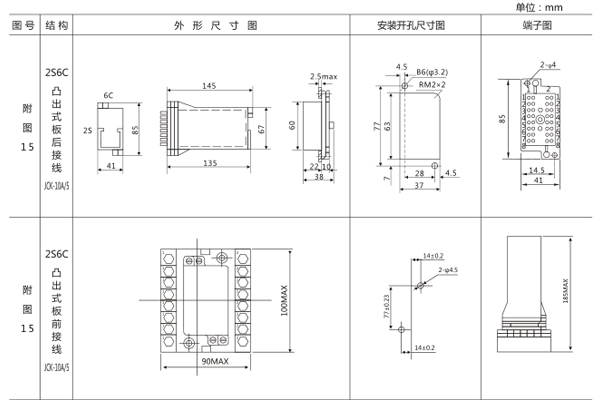

一、SS-17B时间继电器的开孔尺寸

采用2S6C外壳，如图所示

二、SS-17B时间继电器的接线图

三、SS-17B时间继电器的参数

1.额定电压: 48V, 110V, 220V DC。

2.工作范围: 70%~110%额定电压。

3.延时范围: 0.02s-990s最小级差为0.01s。

4.返回时间:≤10ms

5.平均误差:在基准条件下,平均误差不大于(0.2%整定值±2ms) 。

6.延时一致性:

在基准条件下:延时整定为0.02s-0.99s时, 一致性误差不大于3ms;

延时整定为1s-990s时, 一致性误差不大于( 0.1%整定值±2ms) 。

7.触点性能:

在电压不超过250V,电流不超过1A的有感负荷电路中,触点断开容量为30W;在电压不超过250W,电流不超过0.1A的交流电路中, ( cos(p=0.4±0.1 )触点断开容量为60VA。

8.介质强度:继电器所有引出端子对外壳能承受2kV, 50Hz历时1min冲击,无击穿或闪络现象。

SS-17C时间继电器用于电力系统继电保护、控制回路或工业控制的直流电路中,作为延日推制元件之用。尤其适用于时间测量精度要求高,配合时间级差小的场合。

一、SS-17C时间继电器的参数

1. 额定值直流电压: 220V,110V,148V。

2.延时整电范围：0.02s-990s;最小级差为: 0.01s。

3.动作电压继电器的动作电压为(60% - 70%)额定值,小于60%额定值可靠不动作。

4.返回电压继电器的返回电压应不小于5%额定值。

5.延时一致性

在基准条件下:延时整定为0.02s- 0.99s时, 一致性误差不大于3ms;

延时整定为1s-990s时, 一致性误差不大于(0.1%整定值+2ms)。

6.延时整定误差在基准条件下,平均误差不大于(0.2%整定值±2ms)。

7.返回时间:继电器返回时间不大于15ms。

8.功耗:在额定电压下,继电器功率消耗不大于6W。

9.触点性能

在电压不超过250V,电流不超过1A,时间常数为5ms±0.75ms直流电路中, 断开容量为30W;在电压不超过250V,电流不超过0.1A, 功率因数为cos(p=0.4±0.1的交流电路中.断开容量为60VA。 继电器的寿命为5x104次。

10.工作条件

a)使用地点不允许有爆炸危险的介质,周围介质不含有席蚀金属和破坏绝缘的气体及导电介质.不允许充满水蒸与口有较严重的霉菌存在 ;   b)使用地点不允许有较强的振动和冲击;

c)使用地点应具有防御雨、雪、风、沙的设施;

d)使用地点不允许超过1.5mT的外磁感应强度。

11.介质强度

继电器下列部位之间,应能承受频率为50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。(a.各导电电路对非常电金属部分或金属外壳.应能承受有效值为2kV的电压; b.输入端子对触点端子和相邻两组触点端子之间,应能承受有效值为1.5㎸的电压; c.同一组触点的动静触点之间,应能承受有效值为1kV的电压)。

12.抗干扰性能

继电器应能承受频率为1MHz衰減震荡波,第一个半波电压幅值共摸为2kV, 差摸为1kV的试验电压,继电器不应误动或拒动。

二、SS-17C时间继电器的接线图

三、SS-17C时间继电器的开孔尺寸

采用2S6C外壳，如图所示
