JY-ZB直流高低值电压继电器为直流电压自动调节测试元件,适用于电力保护系统, 镍隔电池屏等直流电压监视配套使用。

一、JY-ZB电压继电器的参数

1.额定直流电压: 110V、220V

2.动作整定范围：

额定直流电压110V:高值110V-150V,低值80V-110V;

额定直流电压220V:高值220V-260V,低值190V-220;

3.动作时间: 2倍动作值时,动作时间不大于20ms

4.定值误差:不大于±2%

5.返回系数:高值不小于0.97 ,低值不大于1.02

6.功耗:在额定电压下,继电器功耗不大于6W

7.触点性能：当时间常数为5ms的电感性负载时,继电器触点断开容量为交流电压250V时,交流不大于2A,直流电压为24V时,电流不大于5A。

8.绝线电阻：继电器外売与各端子间,以及电气上无联系的各电路之间的绝缘电阻不小于300M0。

9.介质强度：继电器外壳与各端子间以及电气上无联系的各电路之间的绝缘强度,应能承受2kV, 50Hz交流电压,历时1min无闪络与击穿。

现象。同组接点间应能承受1kV,50Hz交流电压,历时1min无闪络与击穿现象。

10.抗干扰性能：符合GB7261和GB6261 «静态继电器及保护装置的电气干流试验» 。

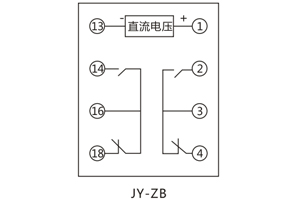

二、JY-ZB电压继电器的接线图

三、JY-ZB电压继电器的开孔尺寸

JY-ZB采用JK-1壳体，如图所示

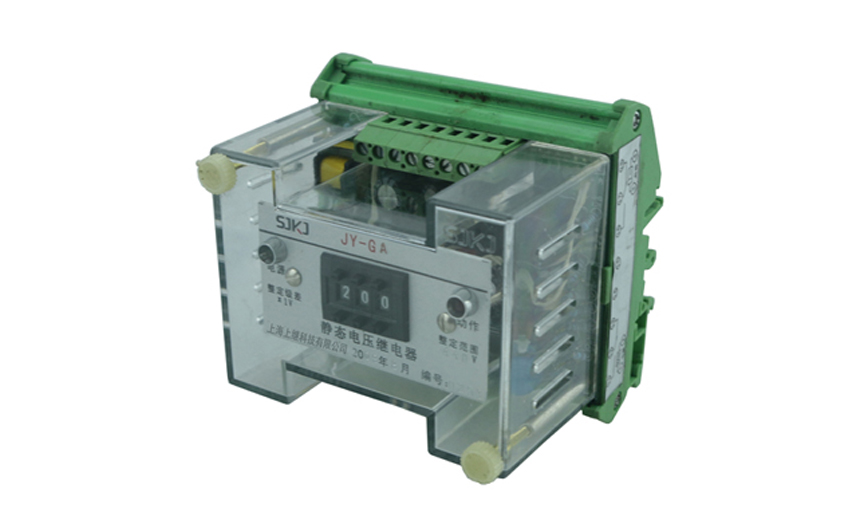

JY-G端子排静态电压继电器用于电动机、发电机、变压器和输电线的继电保护装置中作为过电压保护、欠电压保护或低压闭锁启动元件。

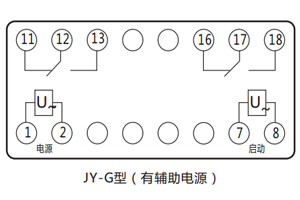

一、JY-G电压继电器的接线图

二、JY-G电压继电器的参数

1、电压整定范围: 有辅助电源1～240V或1～440V，无辅助电源15～240V或80～440V；

2、电压整定级差: 1V；

3、返回系数: 过压0.90～0.95，欠压1.02～1.05

4、整定误差: 电压整定平均误差≤±3％，平均误差=( 5次测量平均值-整定值)/整定值×100%

5、功率消耗: 辅助电源≤5VA；测量电源≤1VA。

6、绝缘电阻: 继电器各带电端子对外露非带电端子或外壳之间, 用开路电压500V的兆欧表测量，绝缘 电阻＞300MΩ。

7、介质强度: 继电器各带电端子对外露非带电端子或外壳之间,能承受2KV(Hz的交流电压,历时1分钟 无击穿或闪络现象。

8、抗干扰性: 符合DL478-92 <<静态继电保护装置及安全自动装置通用技术条件>>和GB7261、GB6261 <<静态继电器及保护装置的电气抗干扰试验>>中的有关规定。

9、触点容量: 继电器触点在电压不大于250V，电流不大于2A的直流有感负荷(时间常数为5ms±0.75ms)电路中，断开容量为50W； 在电压不大于250V，电流不大于1A的交流电路中（功率因数为0.4±0.1），断开容量为250V。触点接通容量为DC250VA、AC250VA。

10、触点寿命: 电寿命105次 ，机械寿命105次。

11、动作时间：≤25ms(过压1.2倍整定值,欠压0.8倍整定值)

12、返回时间：≤25ms(过压0.8倍整定值,欠压1.2倍整定值)

13、辅助电源: AC/DC 48 V,110V,220V;订货时请注明其它电压等级可订做。（交直流通用）

14、测量电源: 有辅助电源产品的测量电源 1～240V或1～440V，无辅助电源产品的测量电源15～240V或80～440V。

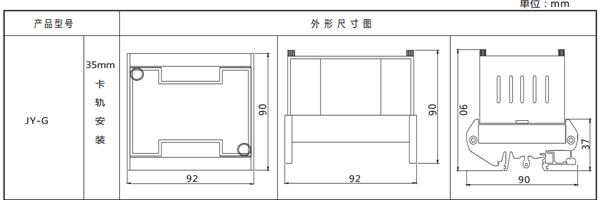

三、JY-G电压继电器的开孔尺寸
