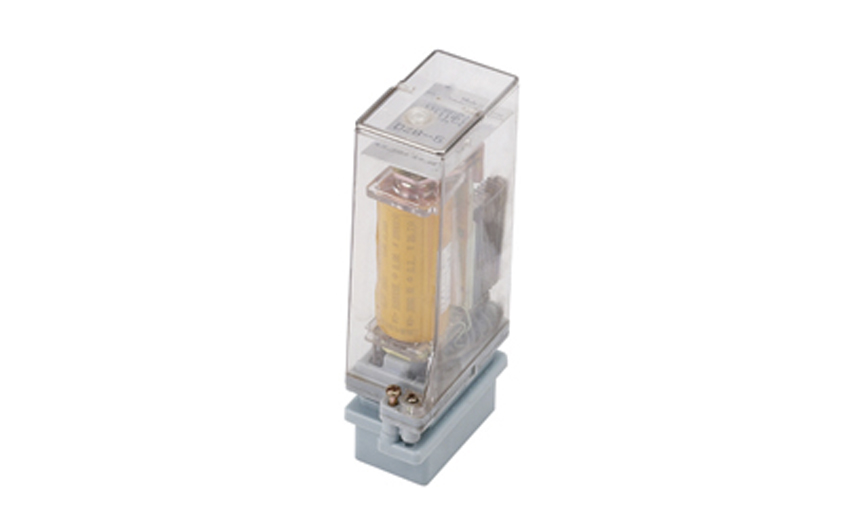

DZB-551中间继电器用于电力系统二次回路及工业自动化控制回路上,作为转换控制电路或扩大被控制电路范围及船舶电站之用。

一、DZB-551中间继电器的原理

该继电器为电磁拍合式结构,并带有保持线圈,由电磁系统,接触系统二部分组成 ,当线圈通电时.通过铁芯产生磁场吸合吸片, 由吸片带动簧片,使触点回路转换,触点采用双触点接触 ,有接触电阻小、接触可靠性强、断开负荷容量大等优点。继电器外壳采用引进Combiflex凸出式模数化插入结构。

二、DZB-551中间继电器的参数

1动作电压≤70%额定电压,动作电流≤80%额定电流。

2保持值:电压≤70%额定电压,电流≤80%额定电流。

3返回> 5%额定值。

4动作时间<40ms。

5线圈功耗:电压线圈≤4W,电流线圈≤2W。

6触点长期通过5A电流,并允许通过50A电流时间1s或通过25A电流时间4s。

7触点能力与RXMA1型相同。

8绝缘耐压50Hz, lmin, 2kV。

9冲击电压5㎸。

10能承受5-15Hz中等震级地震波冲击。

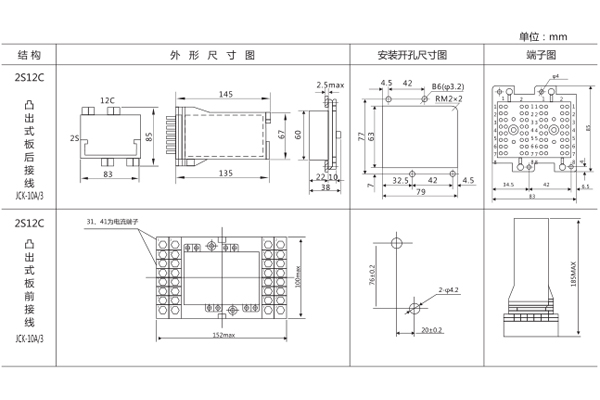

三、DZB-551中间继电器的开孔尺寸

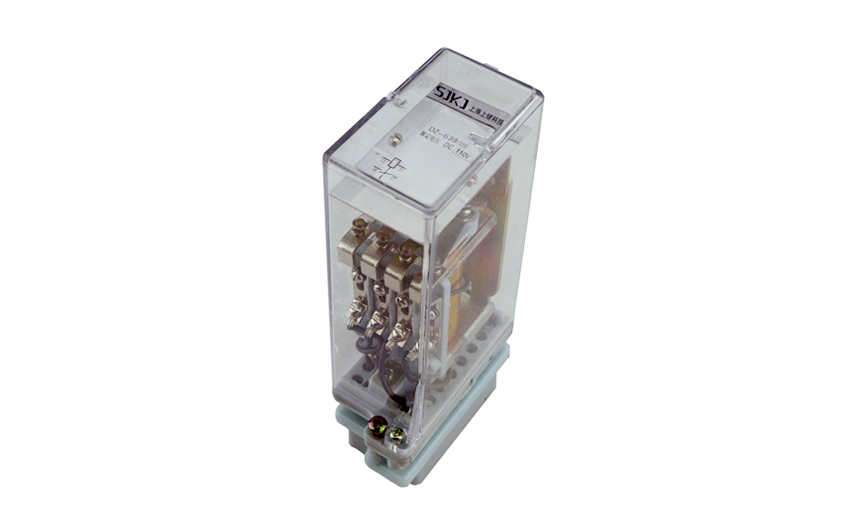

DZ-639大容量中间继电器用于工业自动化控制和电力系统二次回路中,作为中间辅助和扩大控制范围之用。

一、DZ-639中间继电器的原理

该继电器是电磁拍合式继电器,由电磁系统,接触系统组成。线圈通电时,电磁系统产生磁场吸力,将衔吸向铁芯。由衔铁带动动接触组,使触点回路转换,该继电器能提供2或4付大容量触点。外壳采用引进的Combiflex凸出式模数化插入结构。

二、DZ-639中间继电器的参数

1动作电压:不大于70%额定电压。

2返回电压:不大于5%额定电压。

3线圈功耗: 2.7W。

4触点性能：

继电器主触点应能断开电压不超过250V及电流不超过2.5A,1A(四付触点)(二付触点)容量为100W的有感负荷(时间常数为40±6ms)的直流回路,或电压不超过250V及电流不超过10A,容量为1000VA的交流回路(功率因数cos(p=0.4±0.1) ;触点可靠动作104次。

5绝缘耐压: 50Hz, lmin ,2kV。

6冲击电压: 5㎸。

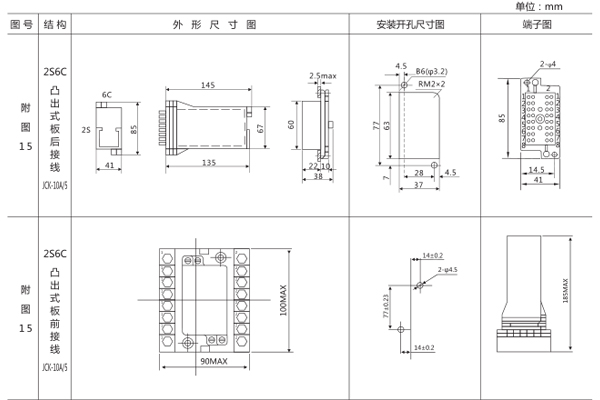

三、DZ-639中间继电器的开孔尺寸
