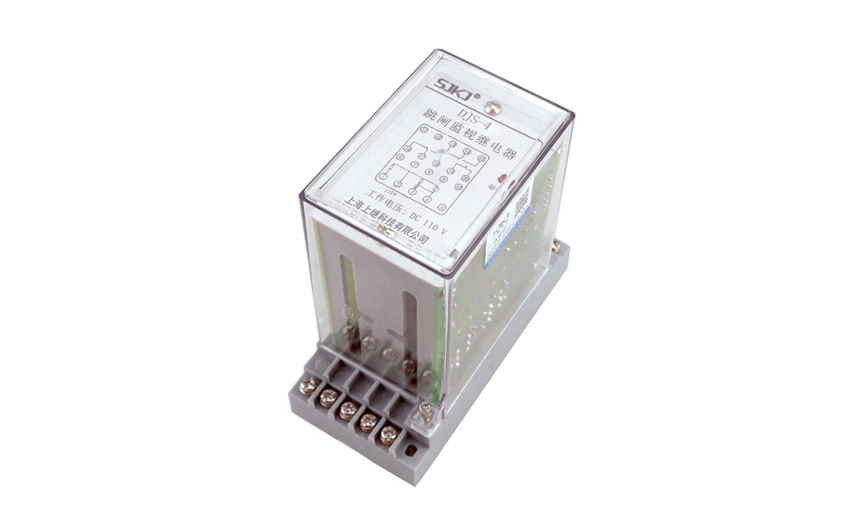

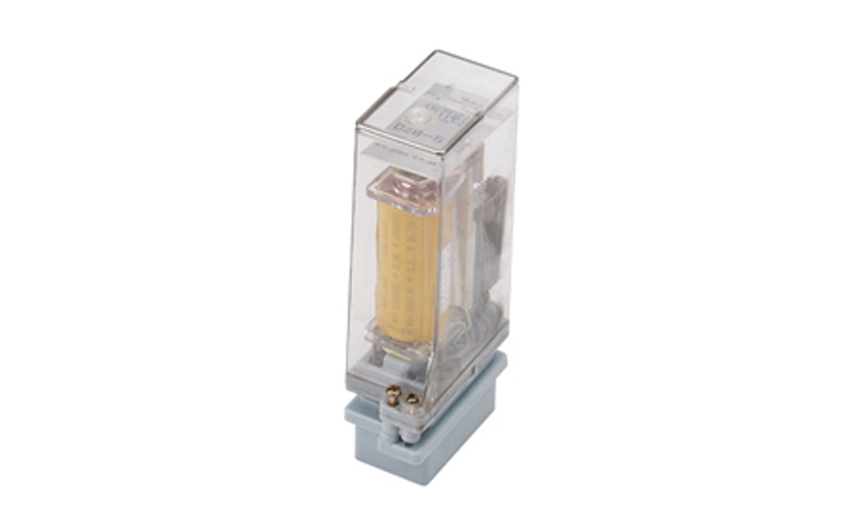

DJS-4跳闸回路监视继电器可连续地断路器中的跳闸回路。

一、DJS-4监视继电器的原理

DJS-4跳闸回路监视继电器由一个电磁型辅助继电器和一个提供返回延时的 RC回路组成。在继电器线圈回路中串接一个发光二极管,当跳闸回路完好时则发光二极管亮(辅助继电器在动作状态)。

当断路器处在"合闸"状态(参阅图1),有电流通过发光二极管、辅助继电器线圈、断路器辅助触点,流到跳闻线圈,一旦这个回路开路或直流电源消失,辅助继电器经一段延时后返回,并通过它的触点给出报警信号。

若保护继电器动作跳闸它的跳闸接点将DJS-1继电器短接,经过一定时间(断路器跳闸时间)后断路器断开。它保护继电器闸司接点也返回而断开 ,本继电器通过断路器另一辅助触点恢复供电。

二、DJS-4监视继电器的参数

1额定电压:220V、110VDC。

2触点形式与容量:具有二付率考换触点和一付动断触点;触点断开容量为 DC220V, 0.1A( pf=0.4、 L/R=5ms);AC220V, 3A。

3延时时间>0.3s。

4介质强度：继电器各导电路对外露的非带电金属部分及外壳之间,输入电路对触点之间,应能承受2kV(有效值) , 50Hz的交流试验电压,历时1min试验,而无绝缘击穿及闪络现象。

5工作条件

a)使用地点不允许有爆炸危险的介质,周围介质中不含有腐蚀金属和破坏绝缘的气体及导电介质,不允许充满水蒸汽和有较严重的霉菌存在;

b)使用地点不允许有较强的振动和冲击;

c)使用地点应具有防御雨、雪、风沙的设施；

d) 使用地点不允许超过1.5 mT的外磁感应强度,

6电气抗干流继电器应符合GB7261和GB6261 «静态继电器及保护装置的电气抗干扰试验» 。

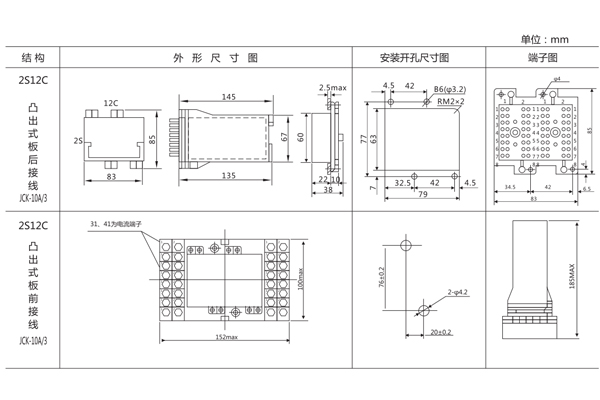

三、DJS-4监视继电器的开孔尺寸

JSJ-4交流断电延时继电器用于交流操作的继电保护和自动化电路中 , 作为交流瞬时动作断电后延时返回的时间元件。

一、JSJ-4延时继电器的原理

JSJ-4交流断电延时继电器的原理框国如图1所示。由图可见，继电器有晶体振荡器、分频器、整定开关、驱动电路和电源回路等组成。当继电器施加额定点电压时,继电器内部瞬动继电器和两个延时继电器瞬时动作,触点切换,并使电源回路与计时回路处于失电状态,以提高继电器抗干扰性能。当输入电压大大降低或完全消失时,瞬动继电器瞬时返回(两个延时执行继电器仍处于动作状态) ,触点也瞬时返回, 使储能电源接通计时回路,晶体振荡产生时钟脉冲,经分频后得到10ms计时脉冲 ,计数器对计时脉冲计数 ,当所计脉冲数与整定开关值符合时,驱动执行继电器返回.完成断电后延时返回的功能。

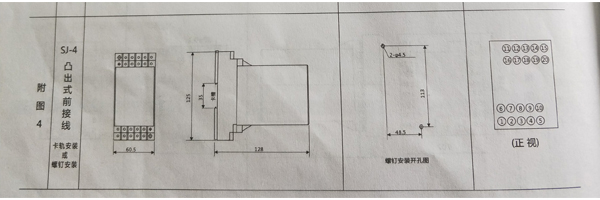

二、JSJ-4延时继电器的开孔尺寸

三、JSJ-4延时继电器的参数

1额定电压:交流380V、220V、110V、100V。

2额定频率: 50Hz或60Hz。

3保证继电器触点可靠通电动作所需电压不大于70%额定电压。

4保证继电器可靠断电返回的电压不小于10%额定电压 。

5在额定电压下继电器断电延时返回的延时误差,在整定范围内不超过0.1%整定值+10ms。

6在额定电压下继电器断电延时的变差不超过0.1%额定值+10ms。变差是指继电器在同一时间整定点上测量五次,实测时间的**值与最小值之差。

7两付延时返回的触点可各自独立整定,时间整定范围均为0.02s-9.99s,而延时整定值可以不同或相同。

8在额定电压下继电器消耗的功率不大于4VA。

9继电器允许长期承受110%额定电压。

10继电器在电压不大于250V、电流不大于1A(时间常数T=5ms±0.75ms直流有感电路中) ,触点断开容量为30W,在电压不大于250V,电流不大于1A,功率因素COS(p=0.4±0.1的交流电路中,触点断开容量为150VA。

11继电器各电路与外露的非带电金属部分之间应能承受有效值2kV,输入电路和触点之间应能承受1㎸, 50Hz交流电压,历时1min实验,应无绝缘击穿或闪络现象。

12继电器能在-10°C~40°C温度范围内可靠工作。

13继电器机械寿命105次,电寿命104次。
