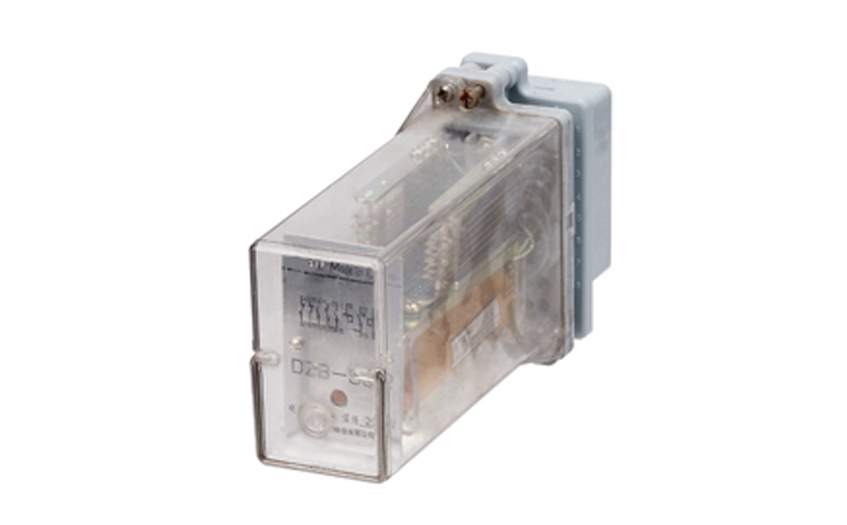

ZSJ-4静态直流延时断电继电器用于直流操作的继电器保护和自动化中，作为直流通电后瞬时动作断电后延时返回的时间元件。

一、ZSJ-4断电继电器的原理

ZJS-4直流断电延时继电器由晶体振荡器、分频器、计数器、整定开关、驱动电路和电源回路等组成。当继电器施加额定电压时,继电器内部瞬动继电器和两个延时执行继电器瞬时动作,触点切换,并使电源回路与计时回路断开,因此计时回路处于失电状态,以提高继电器抗干流性能。当输入电压大大降低或完全消失时,瞬动继电器瞬时返回。(两个延时执行继电器仍处于动作状态) ,触点也瞬时返回,使储能电源接通计时回路,晶体振、荡产生时钟脉冲,经分频后得到10ms计时脉冲,计数器对计时脉冲计数,当所计成冲数与整定开关预置值符合时,驱动执行继电器返回,完成断电延时返回的功能。

二、ZSJ-4断电继电器的参数

1、额定电压:直流220V、110V、48V、24V。

2、保证继电器触点可靠通电动作所需电压不大于70%额定电压。

3、 保证继电器可靠断电返回的电压不小于10%额定电压。

4、在额定电压下继电器断电延时返回的延时误差,在整定范围内不超过0.1%整定值+10ms。

5、在额定电压下继电器断电延时的变差不超过0.1%额定值+10ms。变差是指继电器在同一时间整定点上测量五次,实测时间的**值与最小值之差。

6、两付延时返回的触点可各自独立整定,时间整定范围均为0.02s-9.99s,而延时整定值可以不同或相同。

7、在额定电压下继电器消耗的功率不大于4W。

8、继电器允许长期承受110%额定电压。

9、继电器在电压不大于250W、电流不大于1A时间常数T=5ms±0.75ms直流有感电路中触点断开容量为30W。

10、继电器各电路与外露的非帯电金属部分之间应能承受有效值2kV.输入电路和触点之间应能承受1kV, 50Hz交流电压.历时1min实验,应无绝缘击穿或闪络现象。

11、继电器能在-10°C~40°C温度范围内可靠工作。

12、继电器机械寿命105次,电寿命104次。

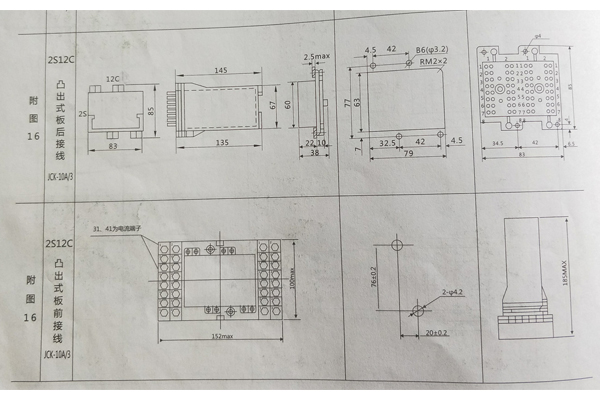

三、ZSJ-4断电继电器的开孔尺寸

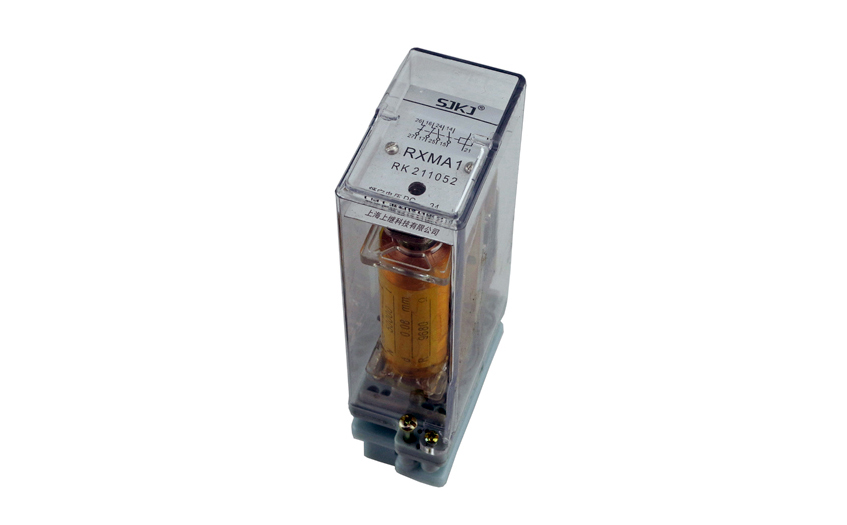

RXMA1中间继电器用于电力系统二次回路及工业自动化控制回路中,作为中间辅助,扩大控制回路之用。

一、RXMA1中间继电器的原理

RXMA1中间继电器为电磁拍合式结构,由电磁系统、接触系统二部分组成。当线圈通电时,通过铁芯产生磁场吸合吸片,由吸片帯动簧片,使触点回路转换。触点采用双触点接触 ,具有接触电阻小,接触可靠性强,断开负荷容量大等优点。吸片设计时惯量很小, 所以该继电器能耐受一定量的冲击及振动,并能耐受中等地震波的冲击。继电器外壳采用引进的Combiflex结构。

二、RXMA1中间继电器的参数

1动作电压: DC.<70%额定电压 。

2返回电压: DC.>5%额定电压 。

3动作时间:动合触点,40ms,动断触点,30ms。

4线圈功耗:<2W

5触点长期允许通过5A电流

当通过电流的时间<200ms,允许通过90A电流;

当通过电流的时间为1s时,允许通过50A电流。

6绝缘耐压: 50Hz, lmin, 2kV。

7冲击电压: 5kV。

8能承受5-15Hz中等震级的地震波冲击。

三、RXMA1中间继电器的开孔尺寸
