继电器（英文名称：relay）是一种电控制器件，是当输入量（激励量）的变化达到规定要求时，在电气输出电路中使被控量发生预定的阶跃变化的一种电器。它具有控制系统（又称输入回路）和被控制系统（又称输出回路）之间的互动关系。通常应用于自动化的控制电路中，它实际上是用小电流去控制大电流运作的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。

继电器的主要作用：

继电器是具有隔离功能的自动开关元件，广泛应用于遥控、遥测、通讯、自动控制、机电一体化及电力电子设备中，是最重要的控制元件之一。

继电器一般都有能反映一定输入变量（如电流、电压、功率、阻抗、频率、温度、压力、速度、光等）的感应机构（输入部分）；有能对被控电路实现“通”、“断”控制的执行机构（输出部分）；在继电器的输入部分和输出部分之间，还有对输入量进行耦合隔离，功能处理和对输出部分进行驱动的中间机构（驱动部分）。

作为控制元件，概括起来，继电器有如下几种作用：

1）扩大控制范围：例如，多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。

2）放大：例如，灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路。

3）综合信号：例如，当多个控制信号按规定的形式输入多绕组继电器时，经过比较综合，达到预定的控制效果。

4）自动、遥控、监测：例如，自动装置上的继电器与其他电器一起，可以组成程序控制线路，从而实现自动化运行。

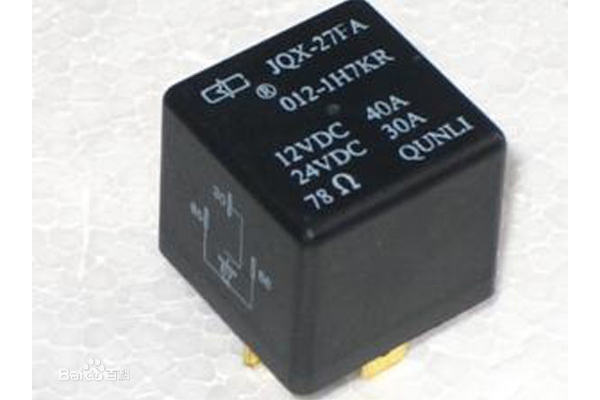

小型直流继电器是指采用直流电流共供电的一种小型电子控制器件。具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中。它相当于“自动开关”，在电路中起着自动调节、安全保护、转换电路等作用。

小型直流继电器的主要参数：

1、线圈直流电阻，指用万用表测出的线圈的电阻值。

2、额定工作电压或额定工作电流，这是指继电器正常工作时，线圈的电压或电流值。有时，手册中只给出额定工作电压或额定工作电流，这时就可以用欧姆定律算出没给出的额定电流或额定电压值：即I = U/R，U = IxR，R为继电器线圈的直流电阻。

3、吸合电压或电流，它是指继电器产生吸合时的最小电压或电流。如果只给继电器的线圈上加上吸合电压，这时的吸合是不牢靠的。一般吸合电压为额定工作电压的75%左右。

4、释放电压或电流，是指继电器两端的电压减小到一定数值时，继电器从吸合状态转到释放状态时的电压值。释放电压要比吸合电压小得多，一般释放电压是吸合电压的1/4左右。

5、触点负载，是指继电器的触点在切换时能承受的电压和电流值。

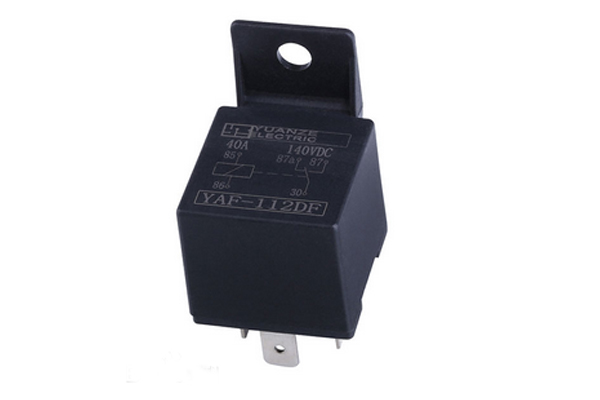

继电器是一种当输入量（电、磁、声、光、热）达到一定值时，输出量将发生跳跃式变化的自动控制器件。而汽车继电器是汽车中使用的继电器，该类继电器切换负载功率大，抗冲、抗振性高。汽车中的电源多用12V，线圈电压大都设计为12V。由于是蓄电池供电、电压不稳定； 环境条件恶劣，吸动电压V≤60%VH（定额工作电压）;线圈过电压允许达1.5VH。线圈功耗较大，一般为1.6～2W，温升较高。环境要求相当苛刻：在发动机舱，环境温度范围要求为-40℃～125℃，其他位置环境温度范围为-40℃～85℃;在发动机舱里使用的继电器要能经受砂尘、水、盐、油的侵害；振动、冲击相当苛刻。

汽车继电器的工作原理：

当电磁继电器线圈两端加上一定的电压或电流，线圈产生的磁通通过铁心、轭铁、衔铁、磁路工作气隙组成的磁路，在磁场的作用下，衔铁吸向铁心极面，从而推动触点常闭触点断开，常开触点闭合;当线圈两端电压或电流小于一定值时，机械反力大于电磁吸力时，衔铁回 到初始状态，常开触点断开，常闭触点接通。

那么，可以把汽车继电器看成是由线圈工作的控制电路和触点工作的主电路两个部分组成的集合体。在继电器的控制电路中，只有较小的工作电流，这是由于操纵开关的触点容量较小，不能用来直接控制用电量较大的负荷，只能通过继电器的触点来控制它的通断。

继电器既是一种控制开关，又是控制对象(执行器)。以燃油泵继电器为例，它是燃油泵的控制开关，但是燃油泵继电器的线圈只有在电控单元中驱动三极管导通时，才能通过电控单元的接地点形成回路。

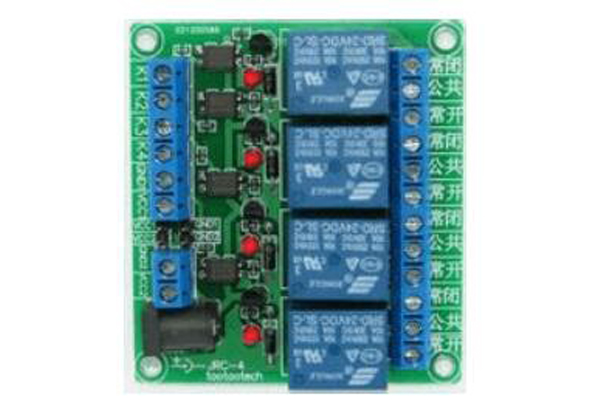

工控继电器是在继电器的基础上增加了电子控制电路，是可以使用低电压控制高电压的半成品电路板，以电路板的形式提供给用户。

使用工控继电器的好处在于可以减少继电器模块控制电路的设计，使开发设计者将更多的精力用于设计整个系统的功能实现。

工控继电器根据控制电压分类，常见的类型有3.3V、5V、9V、12V、24V

工控继电器根据控制电压的极性可以分为，高电平控制、低电平控制、不限制电平控制。
      工控继电器根据是否完全隔离而分为不隔离和完全隔离型。完全隔离型一般是由光偶进行隔离的，使用完全隔离型的继电器更安全，但由于增加了一些隔离元器件，价格会略高。
      根据工控继电器采用的继电器是否有触点，分为有触点型和无触点型。无触点型的继电器在任何情况下都不会产生火花，而有触点型的如果密封不好或密封失效后，会产生火花。

选择继电器模块要注意以下几点:

1.继电器模块的控制电压是否与系统电压-致。
      2.继电器模块的电平控制方式采用高电平、低电平还是都有可能。
      3.根据需求，选择是否需要完全隔离的继电器模块。
      4.安全性:继电器模块是弱电控制强电，所以安全性是重点。必须要注意，切不可选择大面积铺地看上去非常“美观”的电路板，因为大面积铺地线间距很小，使电路板耐压不够而产生使用中的危险。这是初次使用继电器模块的用户最常见的误区。当线间距为1.5MM(约为60MIL)时，线间绝缘电阻大于20M欧线间**耐压可达300V,当线间距为1MM(40MIL)时，线间**耐压为200V。另外，对于模拟电路，一般不需要大面积铺地。因此，建议**选购未做大面积铺地而且线间距宽的继电器模块。
