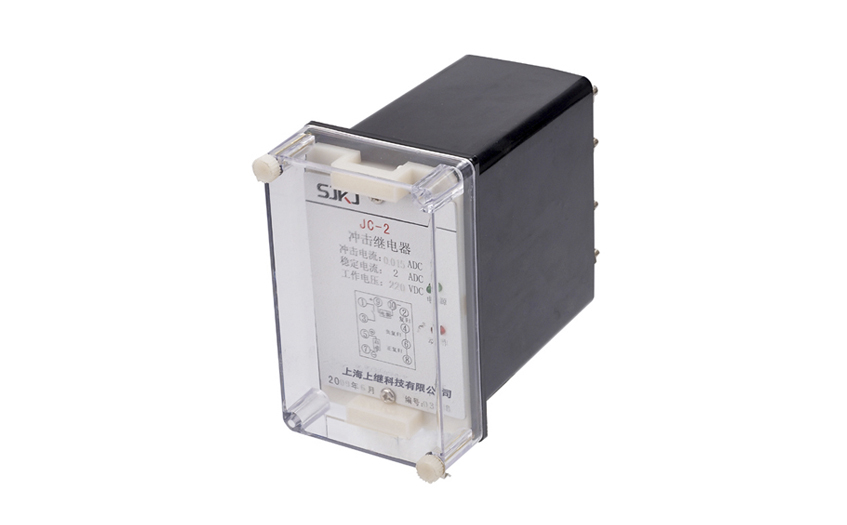

JC-2冲击继电器应用于在直流操作的继电保护及控制回路中作为集中信号的主要元件。

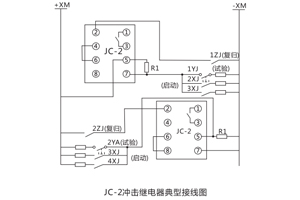

一、JC-2冲击继电器的接线图

二、JC-2冲击继电器的参数

·额定直流电压:220V、110V、48V、24V。冲击动作电流及冲击返回电流IC=0.1A,不受稳定电流∑IC的限制。

·**长期稳定电流: ∑IC max=2A。

·功率消耗: ∑IC=2A时不大于4W。

·触点容量:在电压不超过220V,电流不超过lA时可断开直流有感负荷(时间常数为5±0.75ms)为20W。

·介质强度  在电路对外壳的绝缘强度能耐受交流50Hz电压2000V历时1min的耐压试验而无击穿或闪络现象。

三、JC-2冲击继电器的开孔尺寸

JC-2采用A11壳体，如图所示

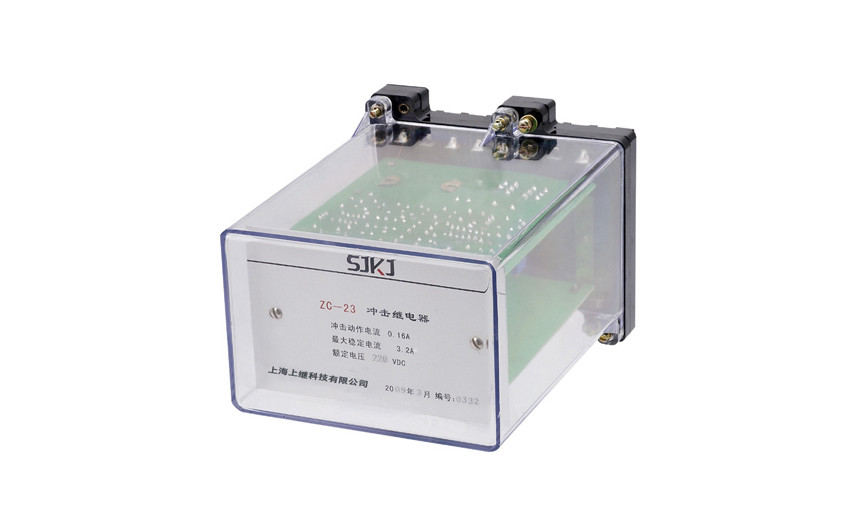

ZC-23冲击继电器(以下简称继电器),广泛用于直流操作的继电器保护及自动控制回路中,作为集中控制信号元件。

一、ZC-23冲击继电器的参数

·额定电压:DC220V、110V、48V、24V。

·最小冲击动作电流: ZC-23型不大于0.16A, ZC-23A型不大于0.015A。

·**稳定电流: ZC-23型为3.2A, ZC-23A型为1.5A。

·功率消耗:在变流器BL一次绕组通**稳定电流时.其功率消耗不大于7W;出口继电器ZJ在额定电压下,动作状态时功耗不大于10W。

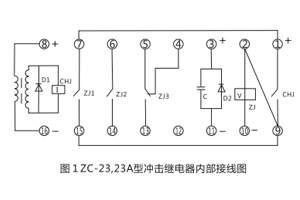

二、ZC-23冲击继电器的接线图

三、ZC-23冲击继电器的开孔尺寸

ZC-23采用JK-2壳体，如图所示
