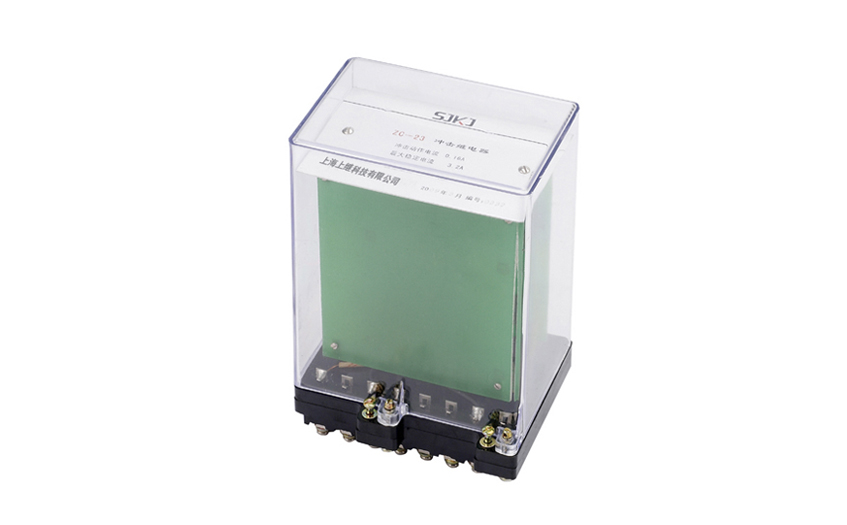

ZC-23A冲击继电器(以下简称继电器),广泛用于直流操作的继电器保护及自动控制回路中,作为集中控制信号元件。

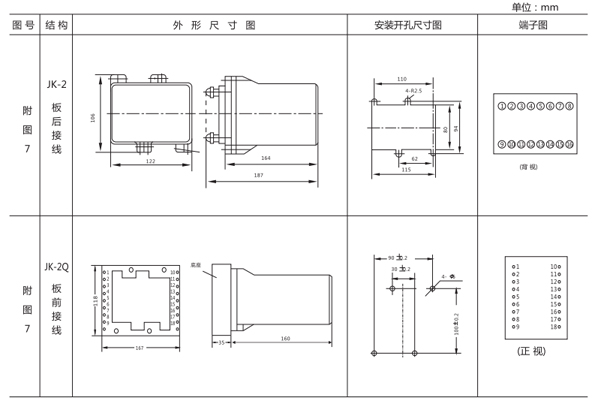

一、ZC-23A冲击继电器的开孔尺寸

ZC-23A采用JK-2壳体，如图所示

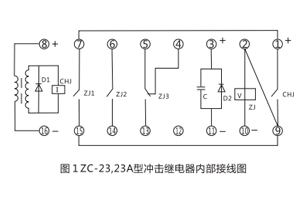

二、ZC-23A冲击继电器的接线图

三、ZC-23A冲击继电器的参数

·额定电压:DC220V、110V、48V、24V。

·最小冲击动作电流: ZC-23型不大于0.16A, ZC-23A型不大于0.015A。

·**稳定电流: ZC-23型为3.2A, ZC-23A型为1.5A。

·功率消耗:在变流器BL一次绕组通**稳定电流时.其功率消耗不大于7W;出口继电器ZJ在额定电压下,动作状态时功耗不大于10W。

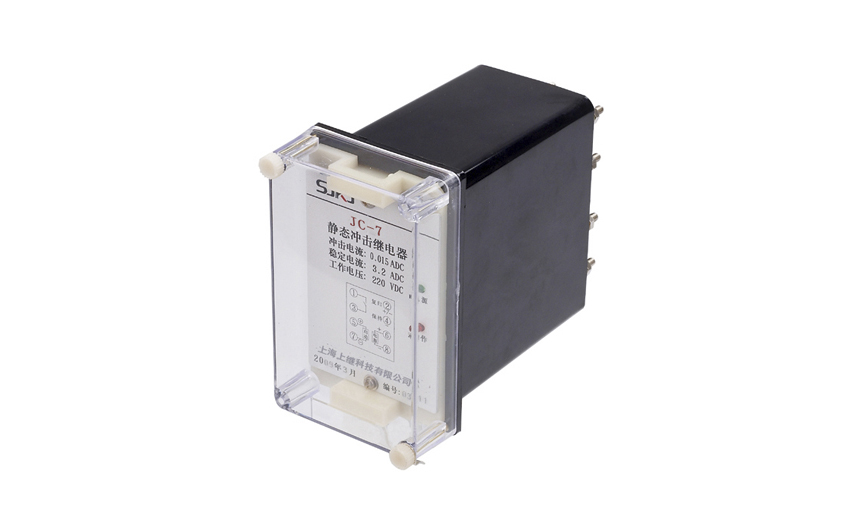

JC-7/11冲击继电器采用集成电路原理构成,可用于直流操作的继电保护及控制回路中,作为集中信号的主要元件。

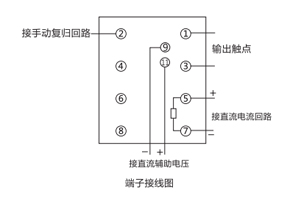

一、JC-7/11冲击继电器的接线图

二、JC-7/11冲击继电器的开孔尺寸

JC-7采用A11壳体，如图所示

三、JC-7/11冲击继电器的参数

·额定直流辅助电压;220V、110V、48V。

·动作及返回电流见表。

·**长期稳定电流见表。

·延长时间: 2-lOs,连续可调。

·触点容量:在电压不超过250V,电流不超过5A,时间常数为5±0.75ms的直流有感负荷电路中,产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下,产品能可靠动作及返回5x104次。输出触点长期允许接通电流为5A。

·介质强度:产品各导电端子连在一起 ,对外露的非带电金属部分或外壳之间,能承受2000V(有效值)50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。
