ZJC-2静态冲击继电器在输配电线路中应用于直流操作的保护与控制中作为集中信号装置的主要元件,也可以用于特殊信号设备中。

一、ZJC-2冲击继电器的开孔尺寸

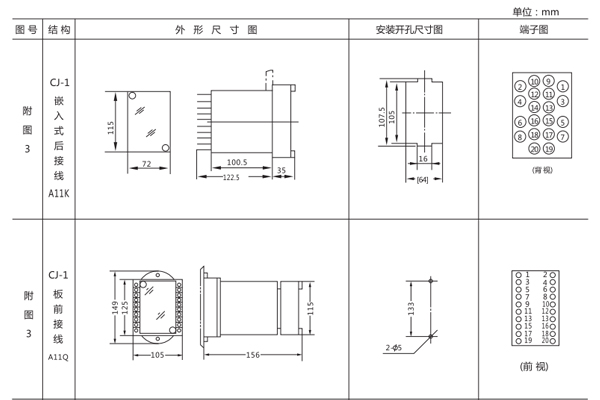

ZJC-2采用CJ-1壳体，如图所示

二、ZJC-2冲击继电器的原理

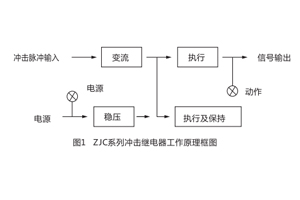

继电器由变流取样、执行、保持或延时自动复归等部分组成(见图1) ,装有二只发光二极管,监视电源和执行状况。当加入电源或复归后需经1~2s时间充电,准备好下一次工作, 一旦启动回路中有信号输入,电流脉冲信号经变流取样后,使执行部分工作并输出信号,经保持或延时复归部分延时后可实现保持或延时自动复归、手动复归等功能。

三、ZJC-2冲击继电器的技术数据

1、最小冲击动作直流电流: 0.015A;施加90%额定的最小冲击动作电流,装置应能可靠动作在-10°C~+50°C温度下,冲击动作电流不大于0.015A。

2、**冲击稳定直流电流: 3.20A。

3、功率消耗:

a、工作回路功率消耗: DC48V时≤1.5W; DC110V时≤3W; DC220V时≤5.5W。

b、启动回路功率消耗:冲击直流电流为3.2A≤1.5W时。

4、在一般情况下,继电器处于自动复归状态,继电器动作后保持5~10s自动复归;需要保持时,将保持端与电源负端连接,手动复归时,将复归端与电源正端或负端接通一下,勿闭锁。

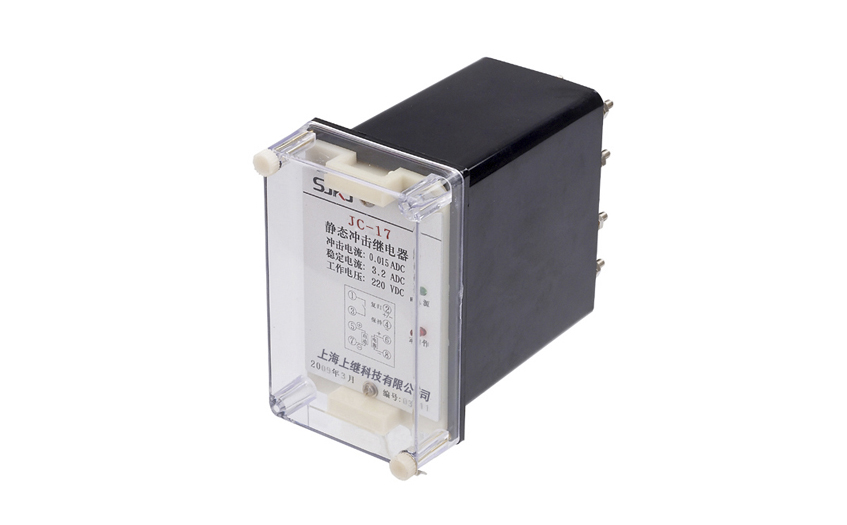

JC-17/1冲击继电器(以下简称产品)用于电力系统直流操作的继电保护及控制回路中,作为集中信号的主要元件。

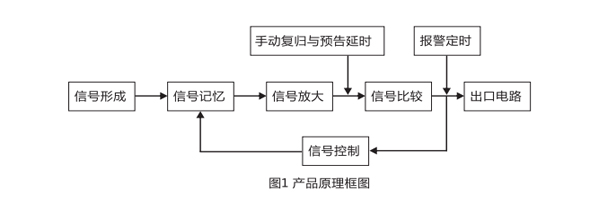

一、JC-17/1冲击继电器的原理

该产品完全排除了传统的电流微分原理而采用电流幅值在报警整个周期内智能比较的方法，具有记忆特性，即记忆电流来到时刻以前的电流的幅值，比较报警电流来到时刻前后电流的幅值，如果有长信号与短信号重叠，在预告信号延时期内，只要长信号不返回，保证正确报警，长信号不会被短信号“抹掉”。产品内附有延时预告信号的延时时间元件，可省去外部的两只时间继电器，在音呼报警时，除手动复归音响外，产品经定时回路自动解除音响。此外，产品对白炽灯字牌灯丝冷热电阻的变化、电源纹波以及触点抖动的影响均能有较强的抑制能力，保证产品正确动作。

二、JC-17/1冲击继电器的开孔尺寸

JC-17/1采用A11壳体，如图所示

三、JC-17/1冲击继电器的技术数据

1.额定参数

a)辅助电压额定值: DC220、110、48V;

b)最小动作电流: DC100mA、15mA。

2.动作电流:产品的动作电流不大于最小动作电流的80%。

3.**长期稳定电流: 2A( 100mA规格) , 0.45A( 15mA规格) 。

4.预告延时时间调节范围: 1~10s范围内连续可调,在任一点一致性不大于10%。

5.报警定时时间调节范围: 0.5~5s范围内连续可调,在任一点一致性不大于10%。

6.在预告延时时间内,当动作电流为一个长信号与短信号重叠时,只要长信号不返回,产品应可靠动作。

7.功率消耗:

动作电流回路功耗:产品在**冲击电流路数时的功耗不大于2.5W;

直流辅助电压回路功耗:产品在额定电压时的功率消耗不大于2.5W。

8.触点性能

a)在电压不超过250V,电流不超过2A,时间常数为5±0.75ms的直流有感负荷回路中,产品输出触点的断开容量为30W。

b)在电压不超过250V,电流不大于2A的交流电路(cos(p=0.4±0.1)中,触点的断开容量为50VA。

c)输出触点电路在上述负荷条件下,装置应可靠动作及返回5x103次。

9.绝缘性能

1、产品下列部位应进行绝缘性能测试;

a)各常电的导电电路分别对地之间 ;

b)无电气联系的各帯电的导电电路之间 。

2、绝缘电阻

对1、产品所列部位,用开路电压为500V的测试仪器测定,其绝缘电阻不小于300M0。

3、介质强度

对1、产品所列部位,应承受频率为50Hz的交流试验电压2kV(有效值) ,历时1min的检验,无闪络或击穿现象

4、冲击电压

对1、产品所列部位,能承受标准雷电波的短时冲击电压试验,试验电压为5kV

10.承受衰減振荡波干扰能力

能承受GB/T14598.13-1998规定的频率为1MHz及100kHz衰減振荡波(第一个关波电压辐值共模2.5kV,差模为1.0kV)   脉冲群干流试验。11.承受静电放电干流

能承受G B/T G B/T14598. 14-1998规定的严酷等级为m级的静电放电干流试验 ;

12.承受辐谢电磁场干流

能承受GB/T GB/T14598.9-1995规定的严酷等级为m级的辐射电磁场干扰试验;

13.承受快速瞬变干流

能承受G B/T G B/T14598. 10- 1997第4章规定的严酷等级为m级的快速瞬变干扰试验。

14.机械性能

工作条件:能承受严酷等级为 I级的振动响应检验。

运输条件:能承受严酷等级为 I级的振动耐久、冲击耐久、碰撞检验。

15.环境条件

环境温度: -10~+50°C, 贮运-25~70°C在极限温度下不施加激励量产品不出现不可逆变化,恢复后产品应能正常工作,,相对湿度:最温月的月平均**相对湿度为90% ,同时该月的月平均**温度为+25°C,且表面无凝露;**温度为+40°C时,平均**相对湿度不超过50%。
