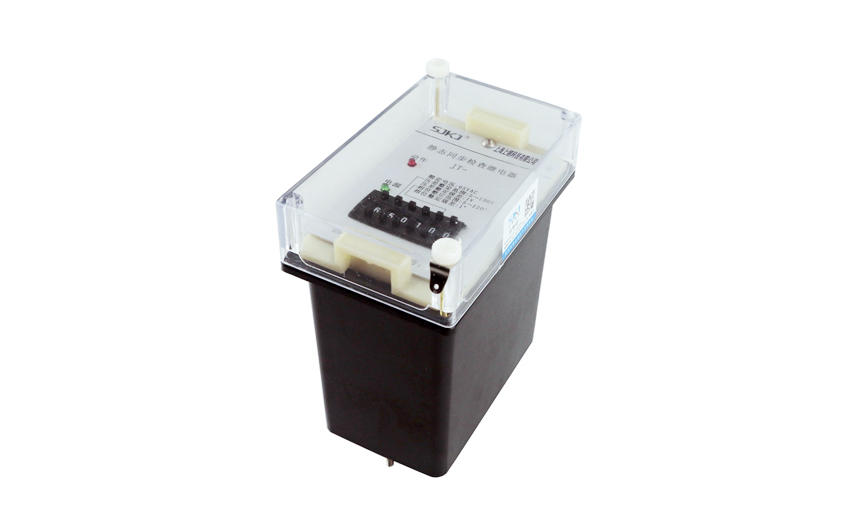

JT-1静态同步检査继电器为静态型瞬动继电器,工作原理:通过数字电路处理处一个相位差(或电压差)与设定值相比,达到同步检査目的。

一、JT-1同步继电器的接线图

二、JT-1同步继电器的开孔尺寸

JT-1采用CJ-1壳体，如图所示

三、JT-1同步继电器的技术参数

1.整定范围

纯相位监测: 5°-175°

电压矢量检査型: 0V~99V

2.触点容量  250VAC  COSCP=1.0   5A

合闸  250VDC   5A

分闸  250VDC T=5mS  50W

3. 触点寿命   电寿命不低于10万次;机械寿命不低于100万次。

4.介质强度   继电器各导电端子连在一起,对外露非带电部分或外壳之间能承受2000V(有效值) 50Hz的交流电压历时1分钟试验而绝缘击穿或飞弧现象。

5.绝缘电阻  继电器各导电端子连在一起,对外露非带电部分或外壳之间,用开路电压为500V的、兆欧表测量其绝缘电阻不小于300M0。

6.工作环境   温度-10°C~+50°C,相对湿度不大于90% ,海拔高度不大于2000M。

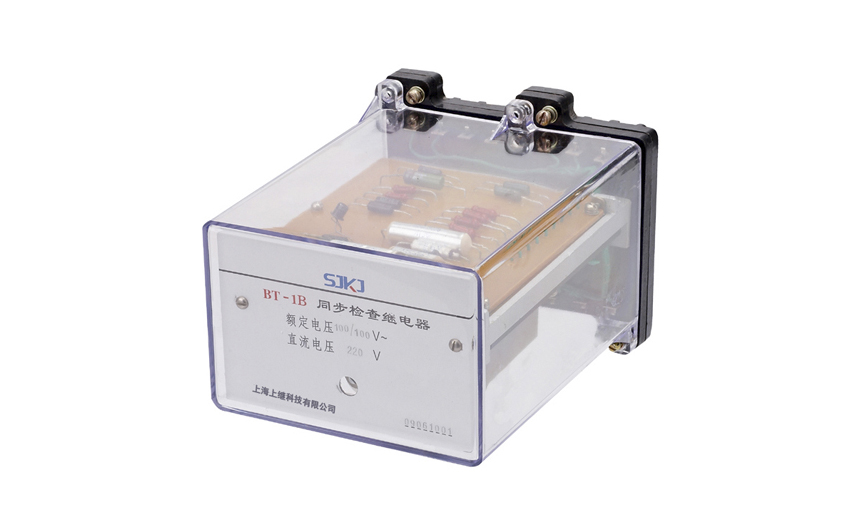

BT-1B/200同步检査继电器用于两端供电系统的自动重合线路中,作为有无电压和同期的检査元件。

一、BT-1B/200同步继电器的技术参数

·额定电压:220V、110V、48V

·额定频率:50Hz

·动作角度整定范围: 20°~40°

·触点形式: 一动合, 一动断。

·返回系数:不大于0.85

·功率消耗:不大于6W

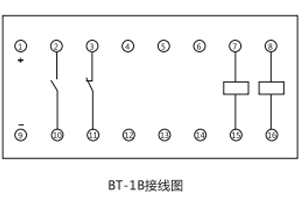

二、BT-1B/200同步继电器的接线图

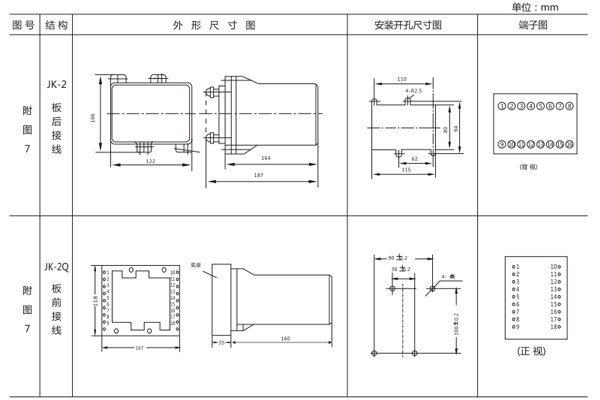

三、BT-1B/200同步继电器的开孔尺寸

BT-1采用JK-2壳体，如图所示
