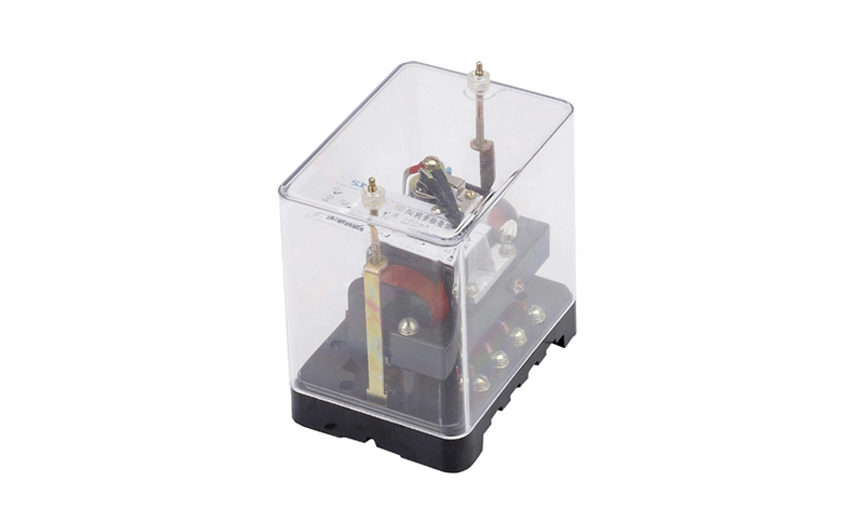

DT-13/160同步检查继电器用于两端供电线路的自动重合闸线路中,其作用在于检査线路上电压的存在及线路上和变电站汇流排上电压向量间的相角差。

一、DT-13/160同步继电器的参数

·返回系数:不大于0.8。在额定电压下,当电压向量间的相角差在20°~40°范围内时继电器动作;

·功率消耗:不大于3.5VA。

·介质强度:导电部分对于非帯电金属的介质强度耐受50Hz交流电,电压2KV历时1min。

·触点容量当电压为在220V以下电流在2A以下时. 在具有电感性负荷的直流电路(时间常数为5±0.75 ms)中触点的断开功率为50W;在交流电路中触点的断开功率为250VA。

二、DT-13/160同步继电器的开孔尺寸

DT-13采用HK-1壳体，如图所示

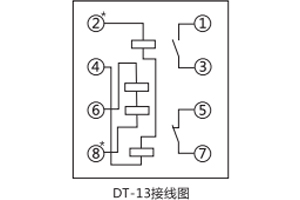

三、DT-13/160同步继电器的接线图

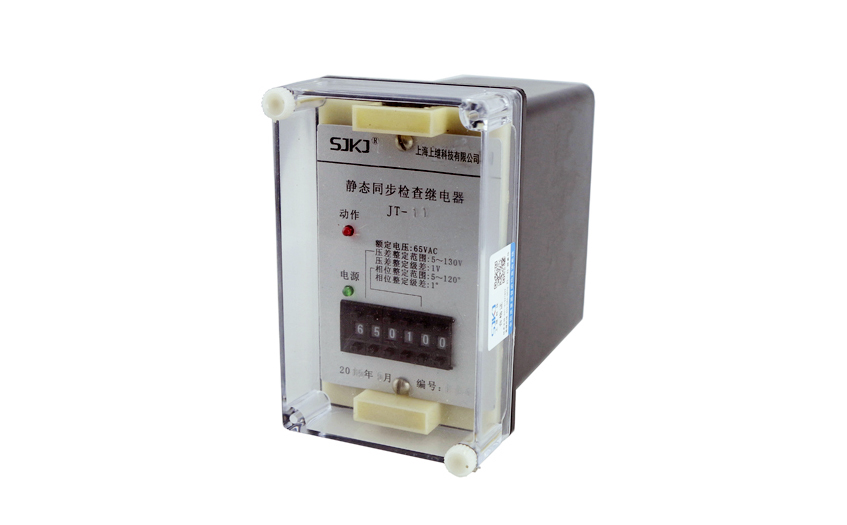

JT-3静态同步检査继电器为静态型瞬动继电器,工作原理:通过数字电路处理处一个相位差(或电压差)与设定值相比,达到同步检査目的。

一、JT-3同步继电器的开孔尺寸

JT-3采用HK-1壳体，如图所示

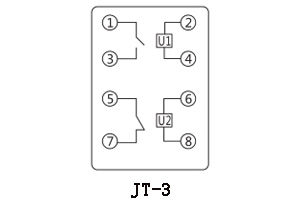

二、JT-3同步继电器的接线图

三、JT-3同步继电器的参数

1.整定范围

纯相位监测: 5°-175°

电压矢量检査型: 0V~99V

2.触点容量  250VAC  COSCP=1.0   5A

合闸  250VDC   5A

分闸  250VDC T=5mS  50W

3. 触点寿命   电寿命不低于10万次;机械寿命不低于100万次。

4.绝缘电阻  继电器各导电端子连在一起,对外露非带电部分或外壳之间,用开路电压为500V的、兆欧表测量其绝缘电阻不小于300M0。

5.工作环境   温度-10°C~+50°C,相对湿度不大于90% ,海拔高度不大于2000M。
