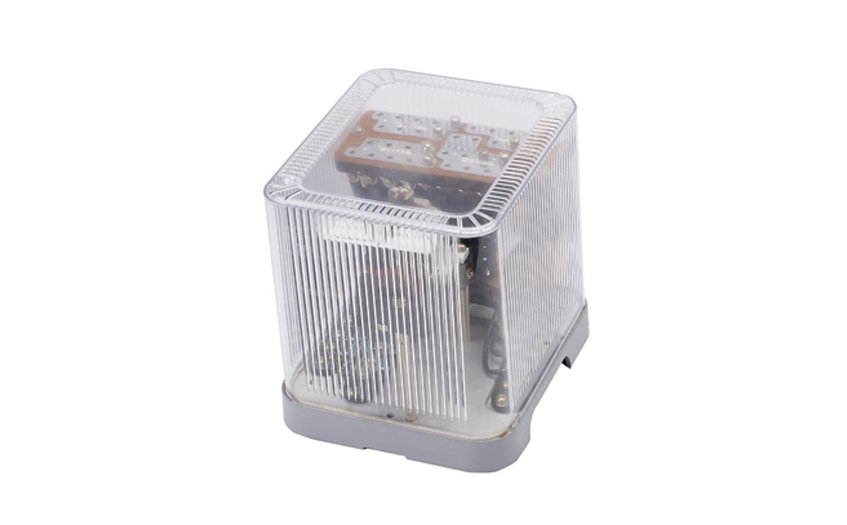

BCH-1差动继电器具有一个制动绕组,能对两绕组及三绕组电力变压器进行单相差动保护。

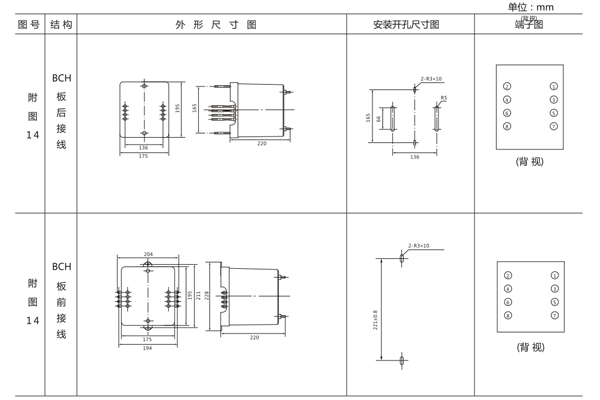

一、BCH-1差动继电器的开孔尺寸

二、BCH-1差动继电器的结构

BCH-1差动继电器由 DL- 11电磁式电流继电器(执行元件)及一个中间快速饱和变流器(以下简称变流器)组成。

继电器具有制动绕组,它构成差动继电器的一些主要技术性能,如制动特性,躲避励磁涌流特性以及消除不平衡电流效应的自相变流器的性能等。

变流器的导磁体是一个三柱形铁芯,用几组“山”形导磁片叠装而成,在导磁体的中柱上放置工作绕组和平衡绕组制动绕组和次级绕组则均分成两部分,分别放在导磁体的两个边柱上,其连接方法应使得制动绕组与二次绕组及平衡绕组I、Ⅱ之间亦无相互感应,二次绕组里的感应电势是由工作绕组的磁化产生的,为了能改变变流器导磁体被饱和的程度,制动绕组的匝数做成是可以改变的。

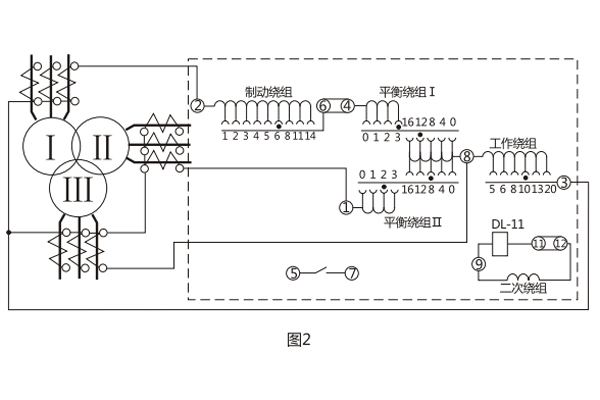

变流器可以同时防止励磁涌流及电力变压器穿越故障时继电器的误动作。变流器及执行元件放在一个外壳里,继电器安装时可板前接线及板后接线。 变流器接线示意如图1 , 保护三绕组电力变压器时继电器对外接线如图2 。

用变流器连接板上对应孔的整定插塞可以调整动作电流,平衡系数及制动系数,孔上面的数目字表示当在该孔中整定时的插入绕组匝数。

三、BCH-1差动继电器的参数

1.额定定电流5A,额定频率50Hz。

2 无制动时继电器的起始动作安匝AWo=60±4。

3.当用于保护三绕组电力变压器时,其动作电流可在3A至12A的范围内进行整定(AWo=60) ,对于动作的最小整定值,其**平衡系数接近于2 。

当用于保护两绕组电力变压器时,其动作电流可以在1.55A至12A的范围内进行整定。

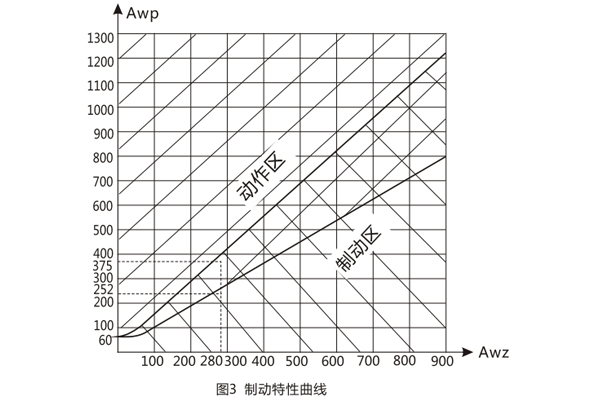

4.由动作电流与制动电流的比值所决定的制动系数Kz可以在广泛的范围内变化,图3的制动特性AWp=f(AWz)是其极限范围,它与工作电流济口制动电流间的相位角有关,但无论在任何角下都不应越出曲线的范围,,5.可靠系数(当一次动作电流等于5IDz的继电器正弦动作电流与当一次动作电流等于5IDZ的正弦动作电流的比值)不小于1.35。

6. 3倍动作电流时差动继电器的动作时间不大于0.035s。

7.继电器具有一个动合触点,在电感性负荷的直流电路中, (其时间常数不大于5x10's) ,且电压不大于220V,电流不大于2A时,触点的断开容量50W。

8.在正常工作状态下当电流为5A且变流器的制动绕组平衡绕组在全部匝数投入的情况下继电器的单相功率消耗不大于8.5VA。

9.变流器的工作、平衡和制动绕组可长期通过电流10A。

10.介质强度  继电器的电路对外露非带电金属部分之间应能耐受2kV, 50Hz的交流电压历时1min而无击穿或闪络现象。

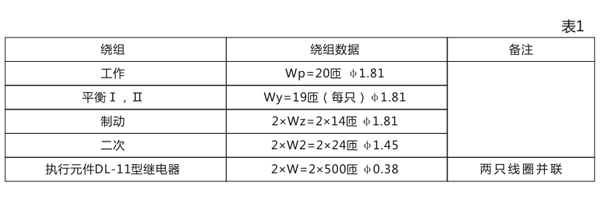

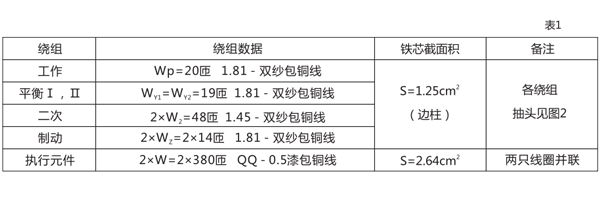

11.继电器的绕组数据如表1所示。

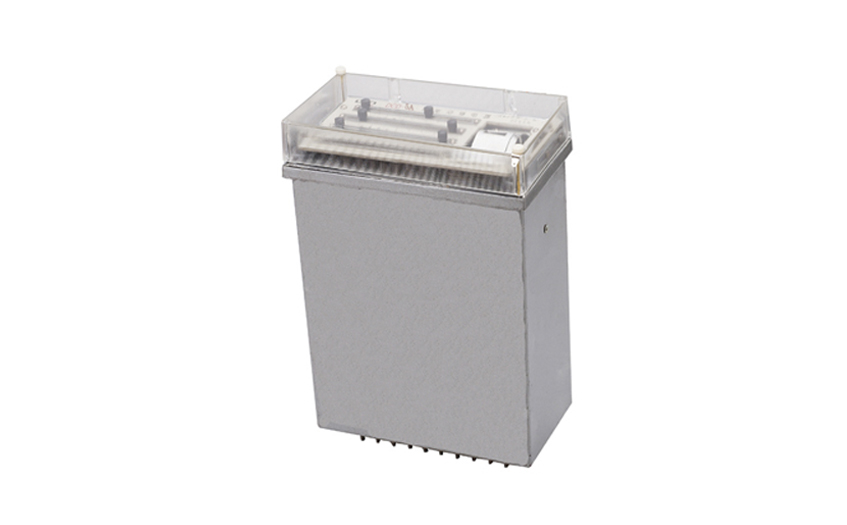

DCD-5A差动继电器, 用于两绕组或三绕组电力变压器的单相保护线路中做为主保护 。

一、DCD-5A差动继电器的结构

继电器由具有一副动合触点的高灵敏、高可靠性的电磁型执行机构和一个中间速饱和变流器组成。该执行机构为电磁型继电器, 在继电器中被作为出口元件。

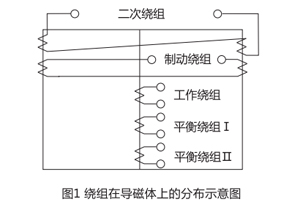

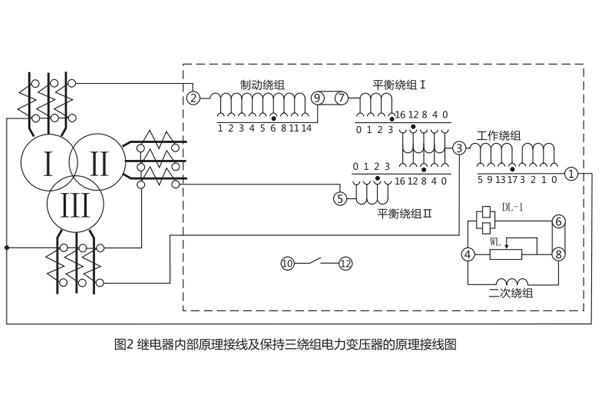

变流器的导磁体由“E”形导磁片叠装而成,在导磁体的中间柱上放置工作绕组(差动绕组)及平衡绕组I和平衡绕组II,二次及制动绕组是均分成两半,分别绕在两个边柱上,绕组在导磁体上的分布如图1所示。继电器的内部接线及其保护三绕组电力变压器的原理接线图如图2所示。由于具有平衡绕组,且每隔一匝有抽头以便调整,用以消除由于电流互感器变比不一致等原因引起的不平衡电流的效应。具有两个平衡绕组就使得继电器能用于保护三绕组的电力变压器。

动作电流,平衡作用及制动特性可通过工作绕组、平衡绕组及制动绕组的匝数在宽广的范围内进行整定。

二、DCD-5A差动继电器的参数

1、额定值

额定电流5A,额定频率50Hz。

2、无直流分量时,继电器起始动作安匝AWo=60±4。

3、当用于保护三绕组变压器时继电器的动作电流可在3-12A的范围内进行整定(AWo=50) ,对于动作电流的最小整定值,其**平衡系数接近于2。

当用于保护两绕组变压器时,动作电流可以在1.55 ~ 12A(AWo=60)这样更细的范围内调整。

4、制动系数

继电器在工作绕组中的动作电流对制动绕组中的电流(当AWr=280时的比值)可以改变。

a.对于**整定动作电流为0.18以上 ;

b.对于3A的整定动作电流为0.63以下;

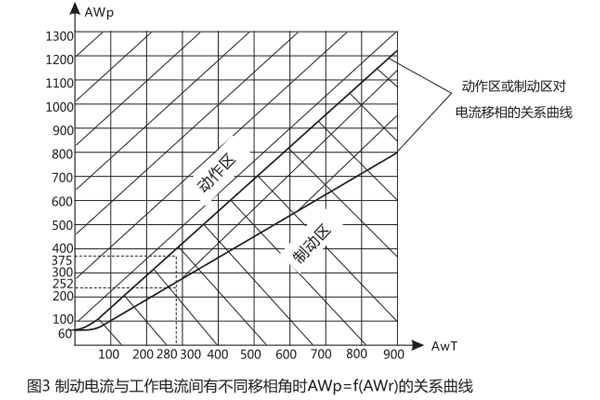

图3为制动电流与工作电流间有不同的移相角时AWp=f(AWr)的关系曲线。 由图3可以看出制动系数与工作电流和制动电流间移相角的关系不能超过这两条特性曲线。

5、可靠系数

继电器的可靠系数应不小于1.35 。

当差动继电器动作时,其动作电流为Icp,执行元件的正弦动作电流为icp,然后转动指针拧紧游丝,使得继电器的动作电流为5Icp, 并测量执行元件相应的正弦动作电流Icp5 , 按下式算出可靠系数。

在相同的情况下,当差动继电器的动作电流为2Icp时,上述比便不小于1.2。

6、3倍动作电流时,差动继电器的动作时间不大于0.035s,,

7、功效消耗

在额定电流时,继电器的单相功效消耗不应大于如下规定。

a.在正常情况下,当变流器的制动和平衡绕组的匝数全部接入时,不大于8.5VA。

b在区内故障时,变流器的制动,平衡和工作绕组的匝数全部接入时,不大于20VA。

8、在正常情况下,继电器的工作绕组,制动绕组,平衡绕组能长期通过10A的电流。

9、触点性能

继电器触点应能断开电压不超过250V及电流不超过2A,容量为50W的有感负荷(时间常数为5±0.75ms)的直流回路,触点在此规定负荷的条件下,继电器应可靠操作1000次。

10、机械寿命

继电器的机械寿命为104次。

11、继电器各导电电路连在一起对地(或绝缘外壳的外露非导电金属部分)以及在电气上无联系的各导电电路之间应承受2KV (有效值) 50Hz的交流试验电压,历时1min试验而无绝缘击穿或闪络现象。

12、继电器能耐受幅值5kV的冲击电压,此后无绝缘损坏现象。

13、继电器的重量约5kg。

14、继电器的绕组见数据表1。

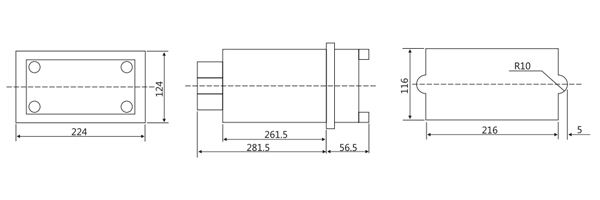

三、DCD-5A差动继电器的开孔尺寸
