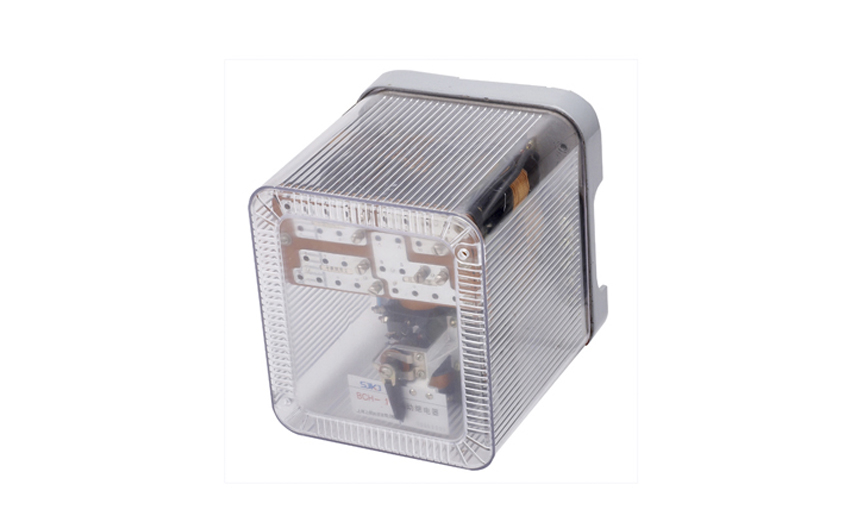

BCH-2差动继电器,作为两绕组及三绕组电力变压器,以及交流发电机的单相差动保护。继电器可以预防由非故障状态(穿越短路电流或变压器空载合闸时)的不稳定的过渡电流而使保护非选择性地动作。
一、BCH-2差动继电器的结构
该继电器由执行元件电磁式电流继电器DL-11及中间快速饱和变流器组成。
继电器具有短路绕组,它构成差动继电器的一些主要技术性能,如直流偏磁特性,消除不平衡电流效应的自相变流器性能等。
快速饱和变流器的所有绕组都是制成带有抽头的,这样就可以对继电器的参数进行阶梯性调整。
当用BCH-2型继电器来保护电力变压器时,平衡绕组的圈数根据这样的条件来选择,即当发生穿越短路时.所有绕组的匝数应相等。
当用继电器保护两绕组变压器时,动作电流可以在更细致的范围内进行调整,因为这时可以利用两个平衡绕组。
变流器和执行元件放在一个外壳内,为了便于对执行元件进行单独的校验调整和试验变流器特性时的须要,执行元件的线圈与变流器的二次绕组,平衡绕组与工作绕组是通过连接板相互连接的.因而可以在调整试验时接通或断开相应的电路。

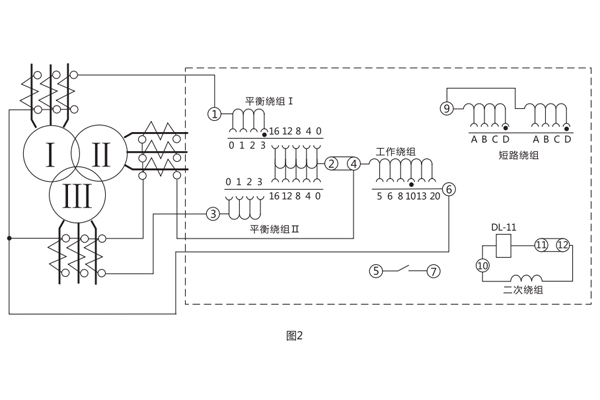

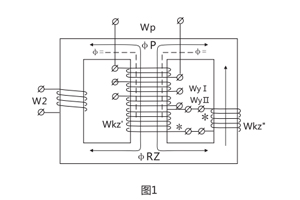

不要改变继电器能牌上的指针的位置(不要离开能牌刻度)或不动指针而去动弹簧固定螺丝。这样做将恶化躲开磁化电流或不平衡电流非周期分量影响的能力或者当发生保护区内短路时减小继电器的可靠系数。 变流器接线示意图1 , 及其保护三绕组电力变压器时继电器对外接线图如图2。

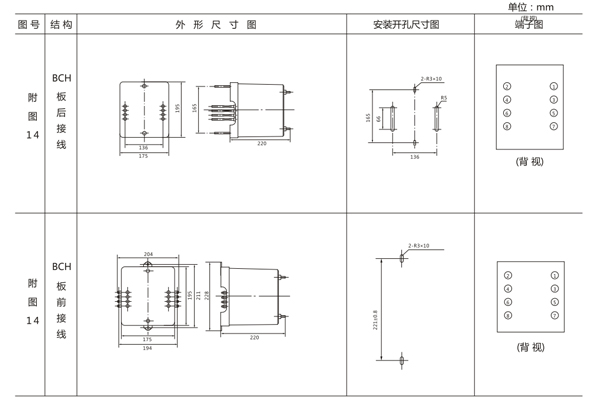

二、BCH-2差动继电器的开孔尺寸
三、BCH-2差动继电器的参数
1.额定电流5A,额定频率50Hz。
2 继电器的起始动作安匝为60±4。

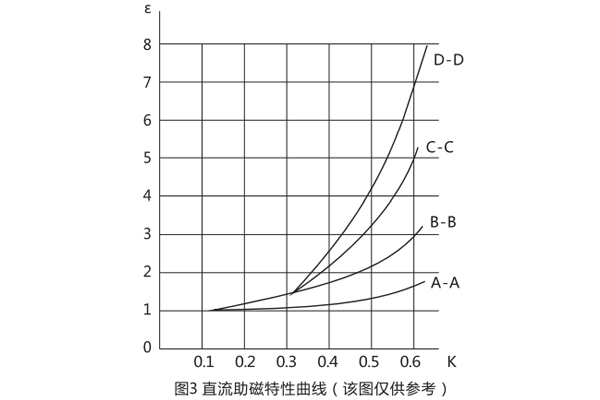

3.继电器的直流助磁特性曲线(如图3)E=f(K)应能进行分段调整;
K一直流分量与相应交流动作值的比值。
ε一具有直流分量时,继电器的交流动作电流与没有直流分量时的交流动作电流的比值。
图3表示了当短绕组接入不同匝数时的E=f(K)曲线簇,当K=0.6时.对应各短路线圈抽头, e值应符合下列规定:
短路绕组抽头位置: t; A-A, 1.6±0.13 ; B-B, 3±0.24 ; C-C, 5±0.38 ; D-D, 7±0.56 ;
4.可靠系数应不小于1.35 ,可靠系数按照下述方法确定:设继电器的动作电流为Id,相应执行元件DL-11型继电器的动作电流为i, 然后转动指针拧紧游丝,使差动继电器的动作电流为5Id,再测得执行元件相应的动作电流i5 ,技下列计算得出可靠系数:
5.3倍动作电流时,差动继电器的动作时间不大于0.035s;
6.当电压不超过220V.电流不超过2A时,继电器触点断开容量在直流有感负荷(时间常数为5x103s)电路中为50W。
7.在额定电流下,当继电器的平衡绕组(1或]:[)和工作绕组的匝数全部接入时,继电器的单相功率消耗应不大于16VA。
8.周围介质温度为+40°C时,继电器的工作绕组与一个平衡绕组应能长期通过10A电流,其温升不应超过65°C。
9.介质强度 继电器各电路对外露非帯电金属部分之间应耐受50Hz、2kV的交流电压历时1min而无击穿或闪络。

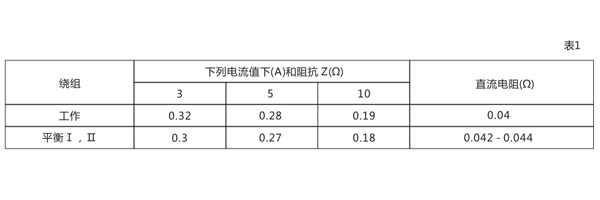

10.当各绕组的匝数全部接入,短路绕组接在A-A位置时,它们的阻抗值见表1。

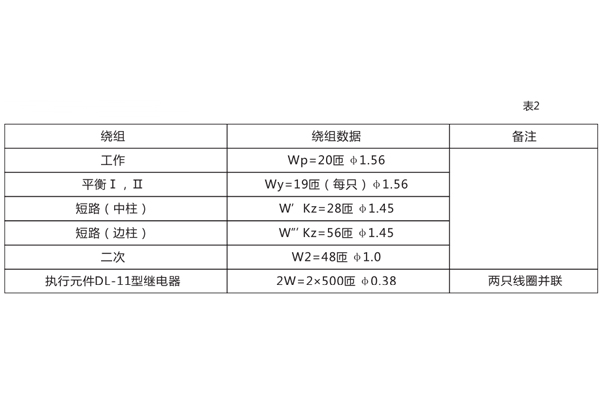

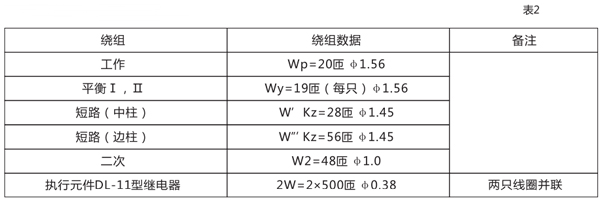

11.继电器的绕组数据见表2

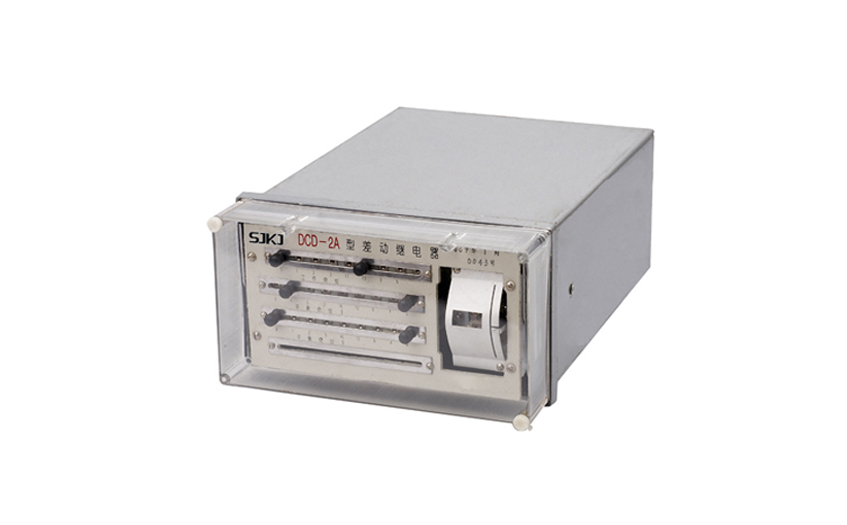

DCD-2A差动继电器用于两绕组或三绕组电力变压器以及交流发电机的单相差动保护线路中,作为主保护 。该继电器能预防在非故障状态所出现的暂态电流的作用。例如当电力变压器空载合闸,或在穿越性短路切除后,电压恢复时出现很大的励磁涌流,其瞬时值常达额定电流的5-10倍;这时差动保护不应误动作,但发生区内短路时,却能迅速动作切除故障。

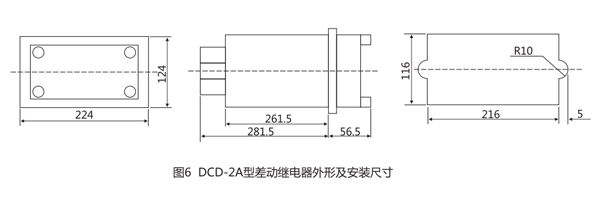

一、DCD-2A差动继电器的开孔尺寸
二、DCD-2A差动继电器的参数
1.额定值:额定电流5A,额定频率50Hz。
2.无直流分量时,继电器起始动作安匝Awo=60±4。
3.当用于保护三绕组电力变压器或交流发电机时,其动作电流可以在3-12A的范围内进行整定(Awo=60) ;对于动作电流的最小整定值,其**平衡系数接近于2。
4.当用于保护两绕组电力变压器或交流发电机时, 其动作电流可以在1.55-12A的范围内进行整定。
5.继电器的直流偏磁特性ε=f(K) ,可以用改变瓷盘可变电阻器阻值的方法进行连续调整a。当偏移系数K=0.6时,直流偏磁特性在各整定位置下的相对动作电流系数的误差不超过-8% ~+20%。继电器的可靠系数应不小于1.35。
6.当差动继电器动作时,其动作电流为Icp。执行元件相应的正弦动作电流为icpl ,然后转动指针持紧游丝,使得继电器的动作电流为5Icp并测量执行元件相应的正弦动作电流icp5 ,技下式算出可靠系数: KH=icp5/icp1 。
在相同情况下,当差动继电器的动作电流为2Icp时,上述的值不小于1.2。
7. 3倍动作电流时,差动继电器的动作时间,不大于0.035s。
8.当变流器的一个平衡绕组和工作绕组全部匝数接入时,在保护区故障,且电流等于5A,继电器的单相功率消耗不超过16VA。
9.在正常情况下,电流互感器的变比误差被全部补偿(变流器工作回路的磁化力相平衡,导磁体里磁通为零)。工作绕组与平衡绕组能长期通过10A电流。它是一个平衡绕组和工作绕组的全部数接入时,通直流电流进行试验的。
10.工作绕组或每一个平衡绕组的直流电阻不应大于0.050。
11.触点性能
继电器触点应能断开电压不超过250V及电流不超过2A,容量为50W的有感负荷(时间常数为5±0.75ms)的直流回路 , 触点在此规定负荷条件下,继电器应可靠动作1000次。
12.机械寿命:继电器的机械寿命为104次。
13.继电器各导电电路连接在一起对地(或绝象外壳的外长非导电金属部分)以及在电气上无联系的各导电电路之间应能承受2kV(有效值) 50Hz的交流试验电压历时1 m i n试验而无绝缘击穿或闪络现象。
14.继电器能耐受幅值为5kV的冲击电压,此后无绝缘损坏现象。
15.继电器的绕组数据见表1。
三、DCD-2A差动继电器的结构
继电器由具有一副动合触点的高灵敏、高可靠性的电磁型执行机构和中间速饱和变流器组成。该执行机构为电磁型继电器,在继电器中被作为出口元件。
中间速饱和变流器具有短路绕组和平衡绕组,它构成差动继电器的一些主要技术性能,如直流偏磁特性消除不平衡电流效应的字耦变流器性能。

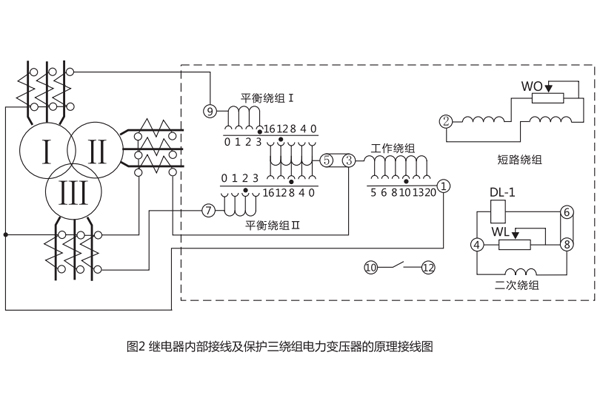

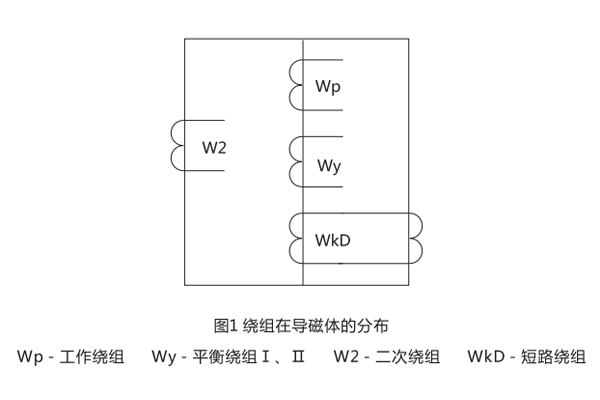

变流器的导磁体由“E”形导磁片叠装而成,有平衡绕组和短路绕组。此外,中间柱上的短路绕组与右侧边柱上的短路绕组通过一瓷盘电位器相连接,二次绕组放在导磁体的另一侧边柱上。绕组在导磁体的分布如图1所示。继电器的内部接线及其保护三绕组电力变压器的原理接线图如图2所示。由于具有平衡绕组,且每隔一匝有抽头,便于调整用以消除由于电流互感器变比不一致等原因引起的不平衡电流的效应。具有两个平衡绕组就使得继电器能用于保护三绕组的电力变压器。
动作电流和平衡作用可通过调整工作绕组、平衡绕组的匝数在宽广范围内进行整定。直流偏磁特性可通过改变继电器口内的瓷盘电位器的阻值进行整定。
