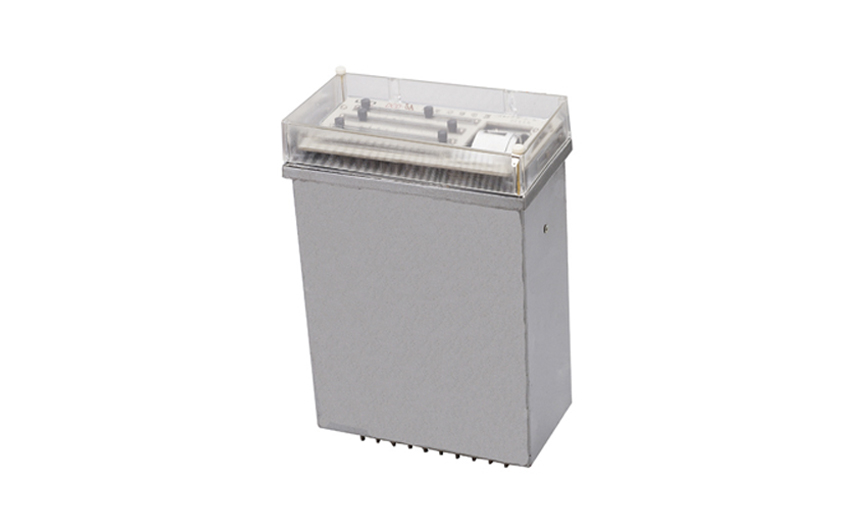

DCD-5A差动继电器, 用于两绕组或三绕组电力变压器的单相保护线路中做为主保护 。

一、DCD-5A差动继电器的结构

继电器由具有一副动合触点的高灵敏、高可靠性的电磁型执行机构和一个中间速饱和变流器组成。该执行机构为电磁型继电器, 在继电器中被作为出口元件。

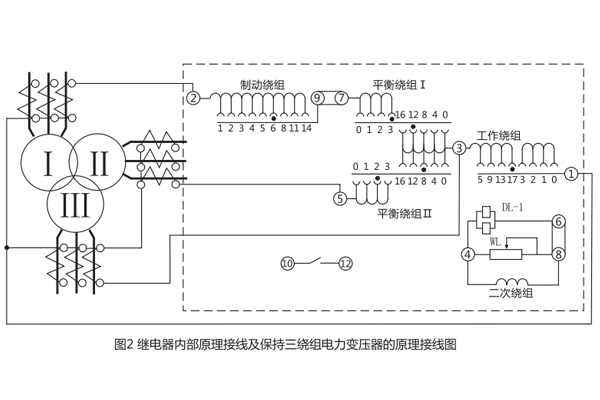

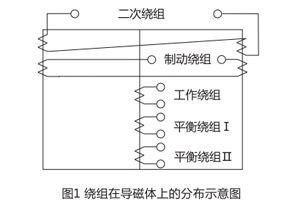

变流器的导磁体由“E”形导磁片叠装而成,在导磁体的中间柱上放置工作绕组(差动绕组)及平衡绕组I和平衡绕组II,二次及制动绕组是均分成两半,分别绕在两个边柱上,绕组在导磁体上的分布如图1所示。继电器的内部接线及其保护三绕组电力变压器的原理接线图如图2所示。由于具有平衡绕组,且每隔一匝有抽头以便调整,用以消除由于电流互感器变比不一致等原因引起的不平衡电流的效应。具有两个平衡绕组就使得继电器能用于保护三绕组的电力变压器。

动作电流,平衡作用及制动特性可通过工作绕组、平衡绕组及制动绕组的匝数在宽广的范围内进行整定。

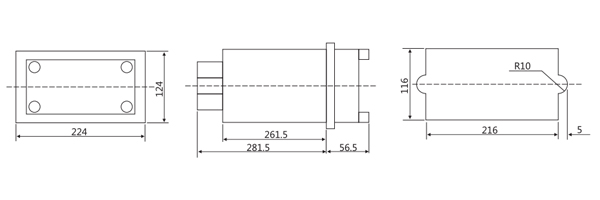

二、DCD-5A差动继电器的开孔尺寸

三、DCD-5A差动继电器的技术数据

1、额定值

额定电流5A,额定频率50Hz。

2、无直流分量时,继电器起始动作安匝AWo=60±4。

3、当用于保护三绕组变压器时继电器的动作电流可在3-12A的范围内进行整定(AWo=50) ,对于动作电流的最小整定值,其**平衡系数接近于2。

当用于保护两绕组变压器时,动作电流可以在1.55 ~ 12A(AWo=60)这样更细的范围内调整。

4、制动系数

继电器在工作绕组中的动作电流对制动绕组中的电流(当AWr=280时的比值)可以改变。

a.对于**整定动作电流为0.18以上 ;

b.对于3A的整定动作电流为0.63以下;

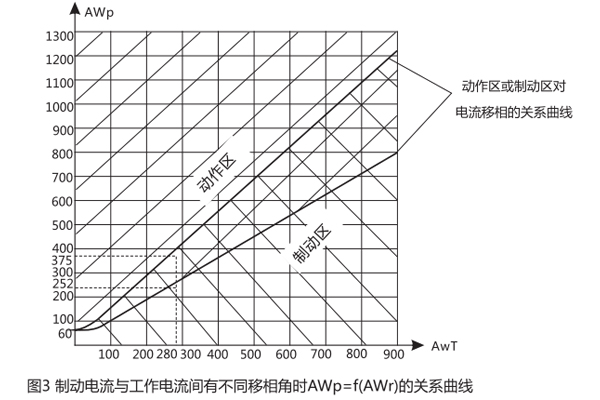

图3为制动电流与工作电流间有不同的移相角时AWp=f(AWr)的关系曲线。 由图3可以看出制动系数与工作电流和制动电流间移相角的关系不能超过这两条特性曲线。

5、可靠系数

继电器的可靠系数应不小于1.35 。

当差动继电器动作时,其动作电流为Icp,执行元件的正弦动作电流为icp,然后转动指针拧紧游丝,使得继电器的动作电流为5Icp, 并测量执行元件相应的正弦动作电流Icp5 , 按下式算出可靠系数。

在相同的情况下,当差动继电器的动作电流为2Icp时,上述比便不小于1.2。

6、3倍动作电流时,差动继电器的动作时间不大于0.035s,,

7、功效消耗

在额定电流时,继电器的单相功效消耗不应大于如下规定。

a.在正常情况下,当变流器的制动和平衡绕组的匝数全部接入时,不大于8.5VA。

b在区内故障时,变流器的制动,平衡和工作绕组的匝数全部接入时,不大于20VA。

8、在正常情况下,继电器的工作绕组,制动绕组,平衡绕组能长期通过10A的电流。

9、触点性能

继电器触点应能断开电压不超过250V及电流不超过2A,容量为50W的有感负荷(时间常数为5±0.75ms)的直流回路,触点在此规定负荷的条件下,继电器应可靠操作1000次。

10、机械寿命

继电器的机械寿命为104次。

11、继电器各导电电路连在一起对地(或绝缘外壳的外露非导电金属部分)以及在电气上无联系的各导电电路之间应承受2KV (有效值) 50Hz的交流试验电压,历时1min试验而无绝缘击穿或闪络现象。

12、继电器能耐受幅值5kV的冲击电压,此后无绝缘损坏现象。

13、继电器的重量约5kg。

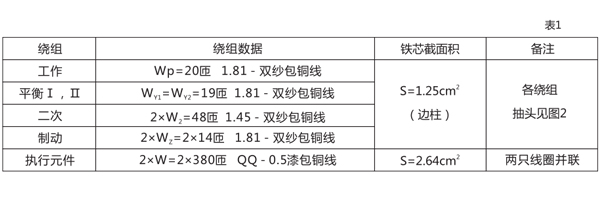

14、继电器的绕组见数据表1。

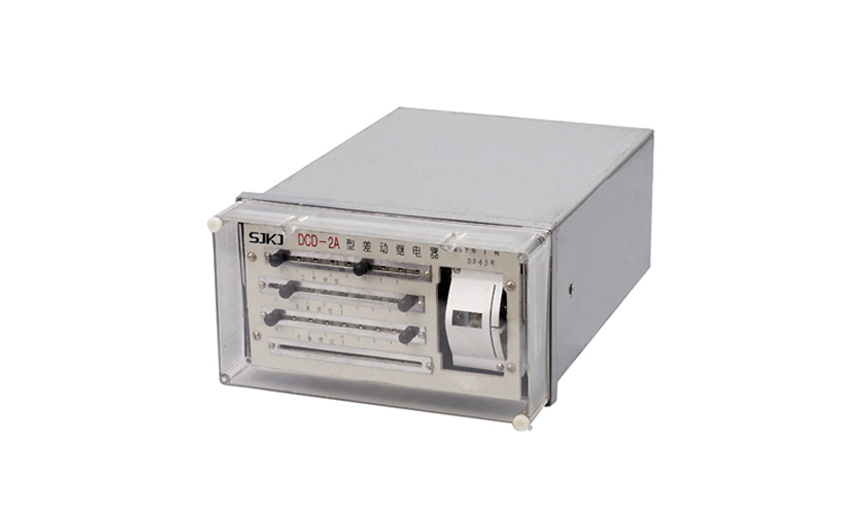

DCD-2A差动继电器用于两绕组或三绕组电力变压器以及交流发电机的单相差动保护线路中,作为主保护 。该继电器能预防在非故障状态所出现的暂态电流的作用。例如当电力变压器空载合闸,或在穿越性短路切除后,电压恢复时出现很大的励磁涌流,其瞬时值常达额定电流的5-10倍;这时差动保护不应误动作,但发生区内短路时,却能迅速动作切除故障。

一、DCD-2A差动继电器的结构

继电器由具有一副动合触点的高灵敏、高可靠性的电磁型执行机构和中间速饱和变流器组成。该执行机构为电磁型继电器,在继电器中被作为出口元件。

中间速饱和变流器具有短路绕组和平衡绕组,它构成差动继电器的一些主要技术性能,如直流偏磁特性消除不平衡电流效应的字耦变流器性能。

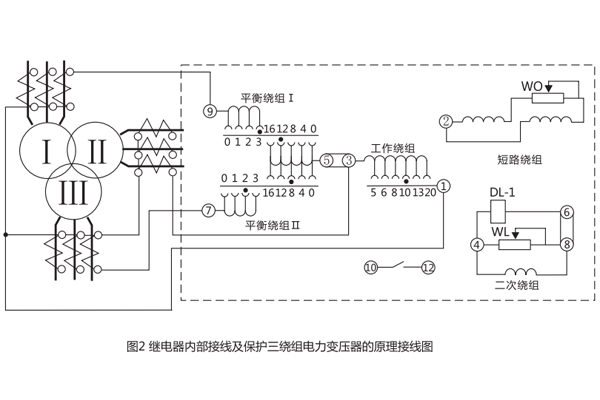

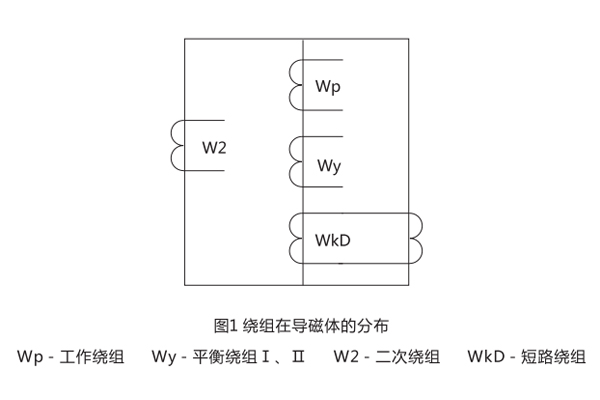

变流器的导磁体由“E”形导磁片叠装而成,有平衡绕组和短路绕组。此外,中间柱上的短路绕组与右侧边柱上的短路绕组通过一瓷盘电位器相连接,二次绕组放在导磁体的另一侧边柱上。绕组在导磁体的分布如图1所示。继电器的内部接线及其保护三绕组电力变压器的原理接线图如图2所示。由于具有平衡绕组,且每隔一匝有抽头,便于调整用以消除由于电流互感器变比不一致等原因引起的不平衡电流的效应。具有两个平衡绕组就使得继电器能用于保护三绕组的电力变压器。

动作电流和平衡作用可通过调整工作绕组、平衡绕组的匝数在宽广范围内进行整定。直流偏磁特性可通过改变继电器口内的瓷盘电位器的阻值进行整定。

二、DCD-2A差动继电器的技术数据

1.额定值:额定电流5A,额定频率50Hz。

2.无直流分量时,继电器起始动作安匝Awo=60±4。

3.当用于保护三绕组电力变压器或交流发电机时,其动作电流可以在3-12A的范围内进行整定(Awo=60) ;对于动作电流的最小整定值,其**平衡系数接近于2。

4.当用于保护两绕组电力变压器或交流发电机时, 其动作电流可以在1.55-12A的范围内进行整定。

5.继电器的直流偏磁特性ε=f(K) ,可以用改变瓷盘可变电阻器阻值的方法进行连续调整a。当偏移系数K=0.6时,直流偏磁特性在各整定位置下的相对动作电流系数的误差不超过-8% ~+20%。继电器的可靠系数应不小于1.35。

6.当差动继电器动作时,其动作电流为Icp。执行元件相应的正弦动作电流为icpl ,然后转动指针持紧游丝,使得继电器的动作电流为5Icp并测量执行元件相应的正弦动作电流icp5 ,技下式算出可靠系数: KH=icp5/icp1 。

在相同情况下,当差动继电器的动作电流为2Icp时,上述的值不小于1.2。

7. 3倍动作电流时,差动继电器的动作时间,不大于0.035s。

8.当变流器的一个平衡绕组和工作绕组全部匝数接入时,在保护区故障,且电流等于5A,继电器的单相功率消耗不超过16VA。

9.在正常情况下,电流互感器的变比误差被全部补偿(变流器工作回路的磁化力相平衡,导磁体里磁通为零)。工作绕组与平衡绕组能长期通过10A电流。它是一个平衡绕组和工作绕组的全部数接入时,通直流电流进行试验的。

10.工作绕组或每一个平衡绕组的直流电阻不应大于0.050。

11.触点性能

继电器触点应能断开电压不超过250V及电流不超过2A,容量为50W的有感负荷(时间常数为5±0.75ms)的直流回路 , 触点在此规定负荷条件下,继电器应可靠动作1000次。

12.机械寿命:继电器的机械寿命为104次。

13.继电器各导电电路连接在一起对地(或绝象外壳的外长非导电金属部分)以及在电气上无联系的各导电电路之间应能承受2kV(有效值) 50Hz的交流试验电压历时1min试验而无绝缘击穿或闪络现象。

14.继电器能耐受幅值为5kV的冲击电压,此后无绝缘损坏现象。

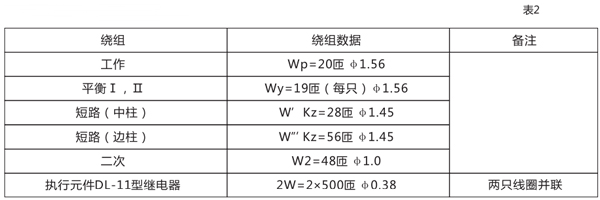

15.继电器的绕组数据见表1。

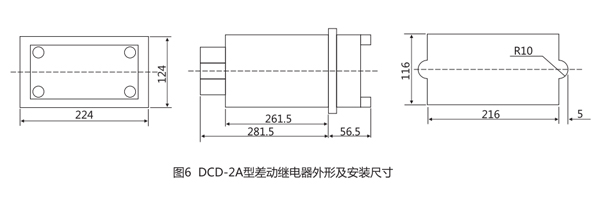

三、DCD-2A差动继电器的开孔尺寸
