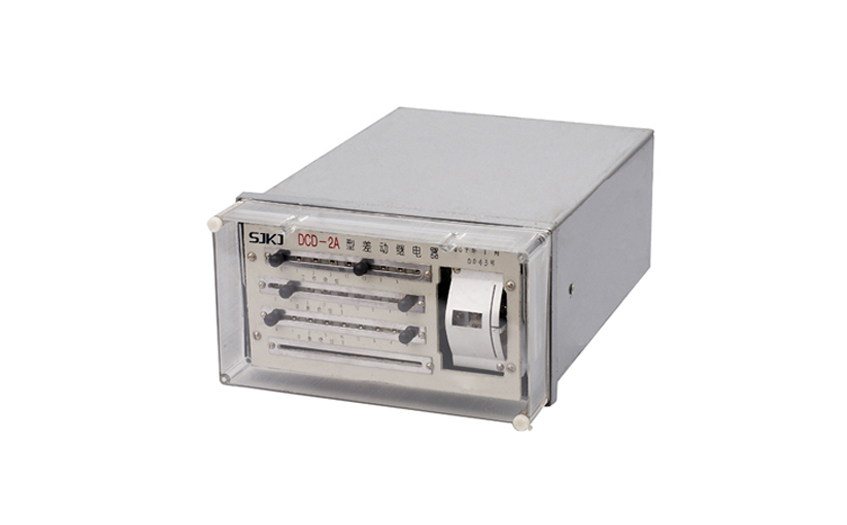

DCD-2A差动继电器用于两绕组或三绕组电力变压器以及交流发电机的单相差动保护线路中,作为主保护 。该继电器能预防在非故障状态所出现的暂态电流的作用。例如当电力变压器空载合闸,或在穿越性短路切除后,电压恢复时出现很大的励磁涌流,其瞬时值常达额定电流的5-10倍;这时差动保护不应误动作,但发生区内短路时,却能迅速动作切除故障。

一、DCD-2A差动继电器的原理

继电器的基本原理是利用非故障时暂态电流中的非周期分量来磁化变流器的导磁体,提高其饱和程度,从而构成躲过励磁涌流及穿越性故障时不平衡电流的作用。其相应的特性曲线为直流偏磁特性曲线簇ε=f(K)。工作绕组接入保护的差动回路;平衡绕组可以技照实际需要接入环回路或工作回路。

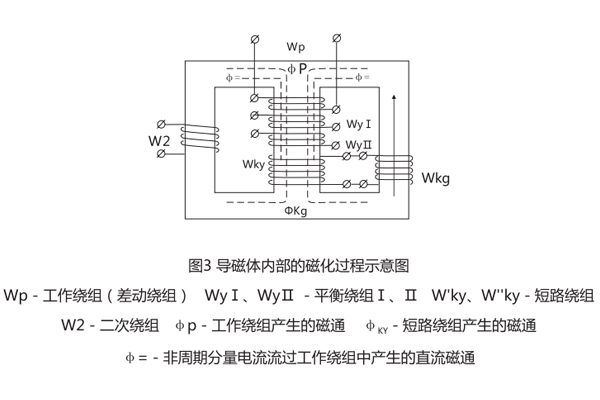

具有短路绕组的变流器,其特点是专门利用非周期性电流来磁化导磁体,图3表示了导磁体内部的电磁过程,当电力变压器空载合闸时, 瞬时值很大的励磁涌流全部流过工作绕组,涌流波形具有偏于时间轴的磁通。它们在短路线组里产生两种不同的反应,直流磁通的作用下,导磁体迅速饱和,大大降低了导磁率,这就大大恶化了工作绕组与二次绕组间的电磁感应条件,因而显著增大了继电器的动作电流,这就是所谓直流偏磁作用。

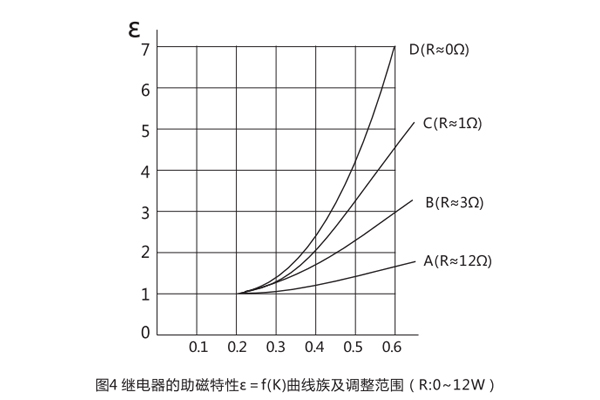

当穿越性短路,短路电流中含有非周期分量电流时,也产生同样的作用,因而也能防止当穿越性短路切除后、电压恢复时的误动作。继电器的这种直流偏磁特性用图4的曲线族=f(K)来表示。

其中:ε=Icp/Icpo,动作电流倍数,是具有直流分量时的交流动作电流与直流分量等于零时的交流电流的比值。

K=I-/Icp,偏移系数,即直流分量与相应交流动作电流的比值,它表示电流波形对时间轴的偏移程度。

上述ε=f(K)是继电器的静态特性,它是在工作绕组里同时通入交流与直流电流试验取得的。直流电流是不随时间变化的,而非周期分量电流的数值是随时间的增长而逐渐衰減。

为产生较好的速饱和特性,变流器设计时选择了较高的工作磁通密度Bcp,但同时为保证继电器可靠动作所必须的容量,故规定在继电器的动作电流为5倍起始值时,其可靠系数KH不小于1.35。

变流器的工作磁通密度是用磁性材料的重量和起始动作电压与动作电流。动作电压反应变流器的动作磁通密度;动作功率决定了变流器的功率分配比例,同时满足生产上通用性要求,这种执行元件的特点在于其线圈是电感性的,在变流器饱和的情况下,二次感应电势中含有显著的高次谐波过滤器,因此这种执行元件便是一个很好的高次谐波滤过器,它基本上反映变流器工作磁通密度的基波。

二、DCD-2A差动继电器的参数

1.额定值:额定电流5A,额定频率50Hz。

2.无直流分量时,继电器起始动作安匝Awo=60±4。

3.当用于保护三绕组电力变压器或交流发电机时,其动作电流可以在3-12A的范围内进行整定(Awo=60) ;对于动作电流的最小整定值,其**平衡系数接近于2。

4.当用于保护两绕组电力变压器或交流发电机时, 其动作电流可以在1.55-12A的范围内进行整定。

5.继电器的直流偏磁特性ε=f(K) ,可以用改变瓷盘可变电阻器阻值的方法进行连续调整a。当偏移系数K=0.6时,直流偏磁特性在各整定位置下的相对动作电流系数的误差不超过-8% ~+20%。继电器的可靠系数应不小于1.35。

6.当差动继电器动作时,其动作电流为Icp。执行元件相应的正弦动作电流为icpl ,然后转动指针持紧游丝,使得继电器的动作电流为5Icp并测量执行元件相应的正弦动作电流icp5 ,技下式算出可靠系数: KH=icp5/icp1 。

在相同情况下,当差动继电器的动作电流为2Icp时,上述的值不小于1.2。

7. 3倍动作电流时,差动继电器的动作时间,不大于0.035s。

8.当变流器的一个平衡绕组和工作绕组全部匝数接入时,在保护区故障,且电流等于5A,继电器的单相功率消耗不超过16VA。

9.在正常情况下,电流互感器的变比误差被全部补偿(变流器工作回路的磁化力相平衡,导磁体里磁通为零)。工作绕组与平衡绕组能长期通过10A电流。它是一个平衡绕组和工作绕组的全部数接入时,通直流电流进行试验的。

10.工作绕组或每一个平衡绕组的直流电阻不应大于0.050。

11.触点性能

继电器触点应能断开电压不超过250V及电流不超过2A,容量为50W的有感负荷(时间常数为5±0.75ms)的直流回路 , 触点在此规定负荷条件下,继电器应可靠动作1000次。

12.机械寿命:继电器的机械寿命为104次。

13.继电器各导电电路连接在一起对地(或绝象外壳的外长非导电金属部分)以及在电气上无联系的各导电电路之间应能承受2kV(有效值) 50Hz的交流试验电压历时1 m i n试验而无绝缘击穿或闪络现象。

14.继电器能耐受幅值为5kV的冲击电压,此后无绝缘损坏现象。

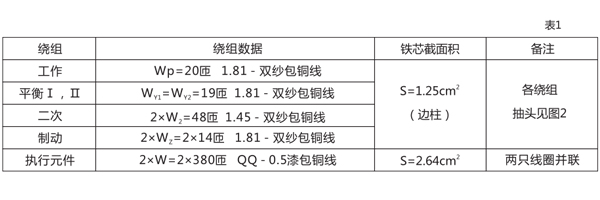

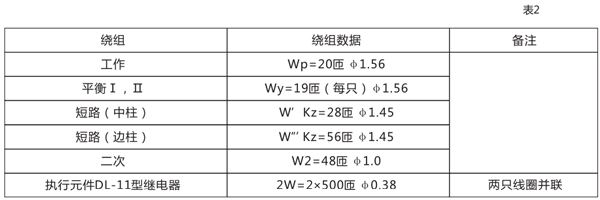

15.继电器的绕组数据见表1。

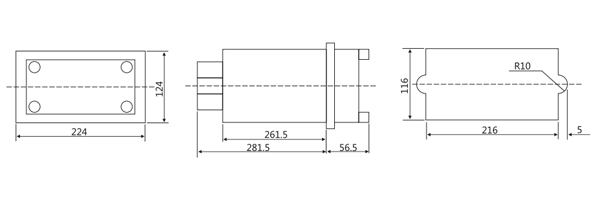

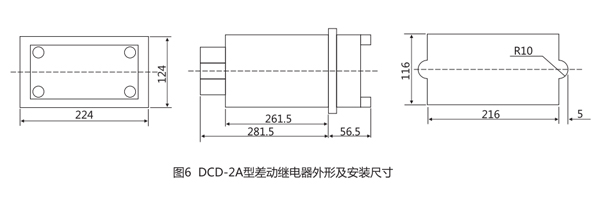

三、DCD-2A差动继电器的开孔尺寸

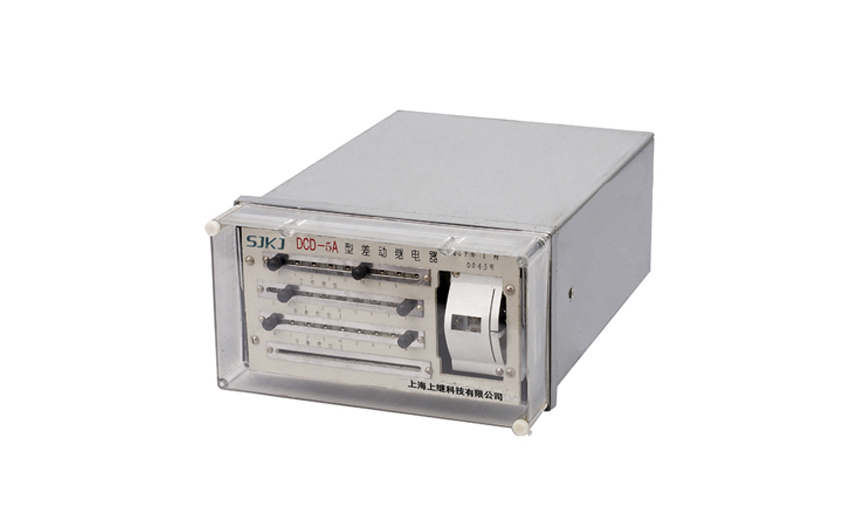

DCD-5A差动继电器, 用于两绕组或三绕组电力变压器的单相保护线路中做为主保护 。

一、DCD-5A差动继电器的开孔尺寸

二、DCD-5A差动继电器的参数

1、额定值

额定电流5A,额定频率50Hz。

2、无直流分量时,继电器起始动作安匝AWo=60±4。

3、当用于保护三绕组变压器时继电器的动作电流可在3-12A的范围内进行整定(AWo=50) ,对于动作电流的最小整定值,其**平衡系数接近于2。

当用于保护两绕组变压器时,动作电流可以在1.55 ~ 12A(AWo=60)这样更细的范围内调整。

4、制动系数

继电器在工作绕组中的动作电流对制动绕组中的电流(当AWr=280时的比值)可以改变。

a.对于**整定动作电流为0.18以上 ;

b.对于3A的整定动作电流为0.63以下;

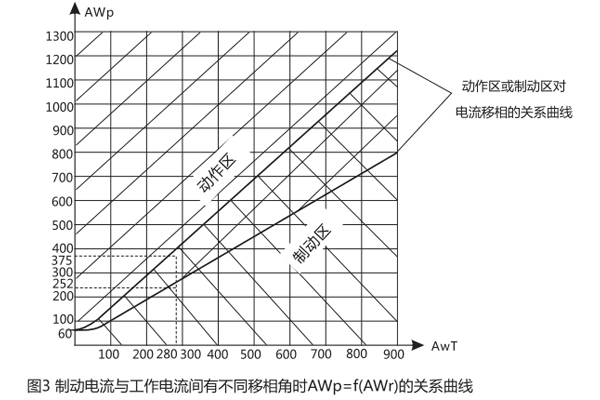

图3为制动电流与工作电流间有不同的移相角时AWp=f(AWr)的关系曲线。 由图3可以看出制动系数与工作电流和制动电流间移相角的关系不能超过这两条特性曲线。

5、可靠系数

继电器的可靠系数应不小于1.35 。

当差动继电器动作时,其动作电流为Icp,执行元件的正弦动作电流为icp,然后转动指针拧紧游丝,使得继电器的动作电流为5Icp, 并测量执行元件相应的正弦动作电流Icp5 , 按下式算出可靠系数。

在相同的情况下,当差动继电器的动作电流为2Icp时,上述比便不小于1.2。

6、3倍动作电流时,差动继电器的动作时间不大于0.035s,,

7、功效消耗

在额定电流时,继电器的单相功效消耗不应大于如下规定。

a.在正常情况下,当变流器的制动和平衡绕组的匝数全部接入时,不大于8.5VA。

b在区内故障时,变流器的制动,平衡和工作绕组的匝数全部接入时,不大于20VA。

8、在正常情况下,继电器的工作绕组,制动绕组,平衡绕组能长期通过10A的电流。

9、触点性能

继电器触点应能断开电压不超过250V及电流不超过2A,容量为50W的有感负荷(时间常数为5±0.75ms)的直流回路,触点在此规定负荷的条件下,继电器应可靠操作1000次。

10、机械寿命

继电器的机械寿命为104次。

11、继电器各导电电路连在一起对地(或绝缘外壳的外露非导电金属部分)以及在电气上无联系的各导电电路之间应承受2KV (有效值) 50Hz的交流试验电压,历时1min试验而无绝缘击穿或闪络现象。

12、继电器能耐受幅值5kV的冲击电压,此后无绝缘损坏现象。

13、继电器的重量约5kg。

14、继电器的绕组见数据表1。

三、DCD-5A差动继电器的原理

当在制动绕组中通过短路穿越电流时,变流器的导磁体被饱和因而在保证同样制动特性情况下从差动绕组及平衡绕组到二次绕组的电流感应条件恶化了,二次绕组及制动绕组的两半是这样联接的,使在两绕组中的电势是由工作绕组的磁通引起的,为了能改变变流器导磁体的饱和程度,制动绕组的匝数被做成是可以改变的。

采用变流器可以同时防止励磁涌流及电力变压器空载合闸时继电器的误动作。

接在变流器二次绕组上的是执行元件。并规定其动作电压与动作电流,动作电压反应变流器的工作磁通密度,动作电流决定了变流器的功率分配比例,同时满足生产上通用性的要求。这种执行元件的特点在于其线圈是电感性的,在变流器饱和的情况下二次感应电势中含有显著的高次谐波,因此这种执行元件便是一个很好的高次谐波滤过器,它基本上反映变流器工作磁通密度的基波。
