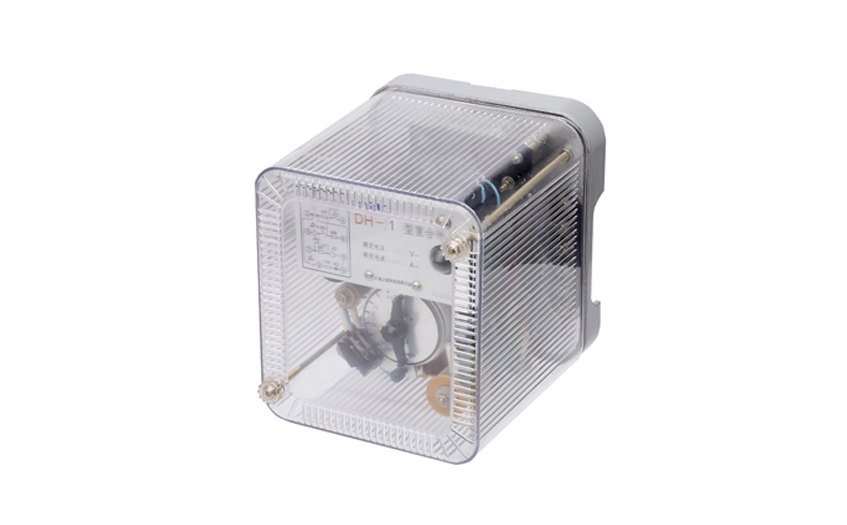

DH-1重合闸继电器用于输电线路上实现三相一次重合闸的控制回路中 。

一、DH-1重合闸继电器的结构

该继电器由一台时间继电器（DS-112C型，作为时间元件JS），一台电码继电器（作为中间元件JZ），及电阻，电容元件组成。它们被固定在绝缘的安装板上，安装板又被固定在金属的底座上，装有金属的外壳，它通过螺杆被固定在底座上，在外壳与底座之间辅有隔尘垫，保证密封，在金属外壳上部镶有玻璃，从外面可以检查装置的动作情况。

继电器可以采用板前接线，也可以板后接线。

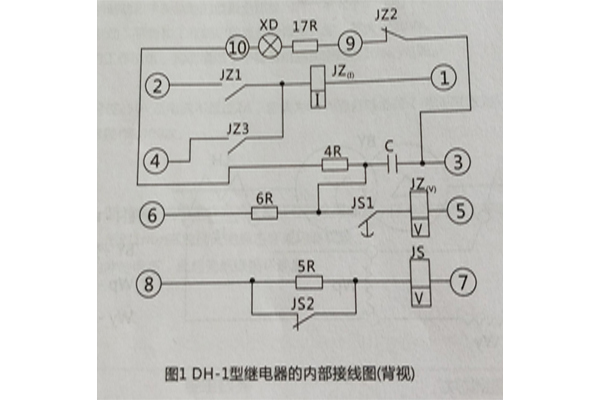

继电器内部接线图示图1

二、DH-1重合闸继电器的技术数据

1.继电器的额定电压为DC110V, 220V。

2.继电器的额定电流(中间元件电流绕组JZ(I)的额定保持电流)为0.25A; 0.5A; IA; 2A; 4A。

3.在额定电压下,当环境温度为20±5°C,相对湿度不大于70%时,电容器充电到中间元件动作所必需的电压的时间(一次重合闸间隔时间)在15s-25s范围内 。

4.在70%额定电压下,当环境温度为20±5°C,相对湿度不大于70%时,继电器应保证可靠动作,此时电容器充电到使中间元件动作所必需的电压的时间,允许延长到2min。

5.当中间元件电压绕组没有电压,电流绕组流过额定电流时,衔铁保持在吸合位置。

6.继电器在额定电压下中间元件的触点JZl与JZ(I)串联后,应保证能接通额定电流8倍(不大于8A)的电流历时5s,此后在触点上不应有熔化和粘接的痕迹。

7.在额定电压下,中间元件电流绕组JZ(I)的功率消耗应不大于1.35W。

8.时间元件的延时调整范围为0.25s~ 3.5s。

9  时间元件的线圈串联附加电阻后应能长期经受110%额定电压 。

10.介质强度:继电器各电路对外露非带电金属部分之间应耐受电压2kV,交流50Hz历时lmin试验而无击穿或闪络。

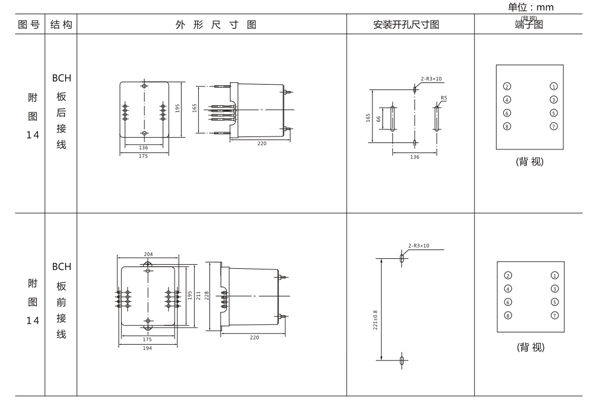

三、DH-1重合闸继电器的开孔尺寸

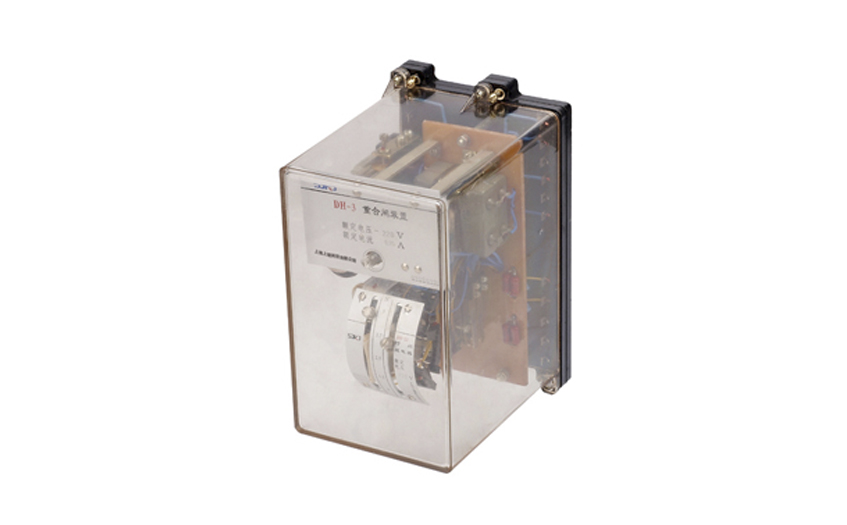

DH-3重合闸装置用于输电线路上实现三相一次重合闸接线中,作为重合闸元件。

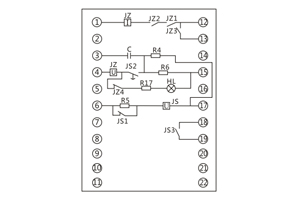

一、DH-3重合闸装置的接线图

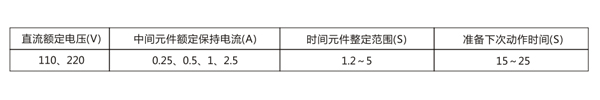

二、DH-3重合闸装置的技术数据

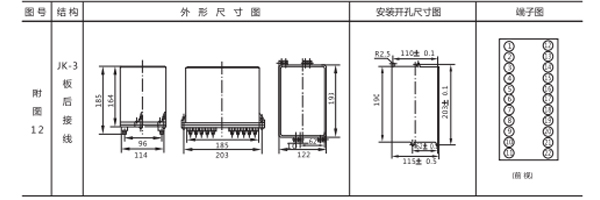

三、DH-3重合闸装置的开孔尺寸
