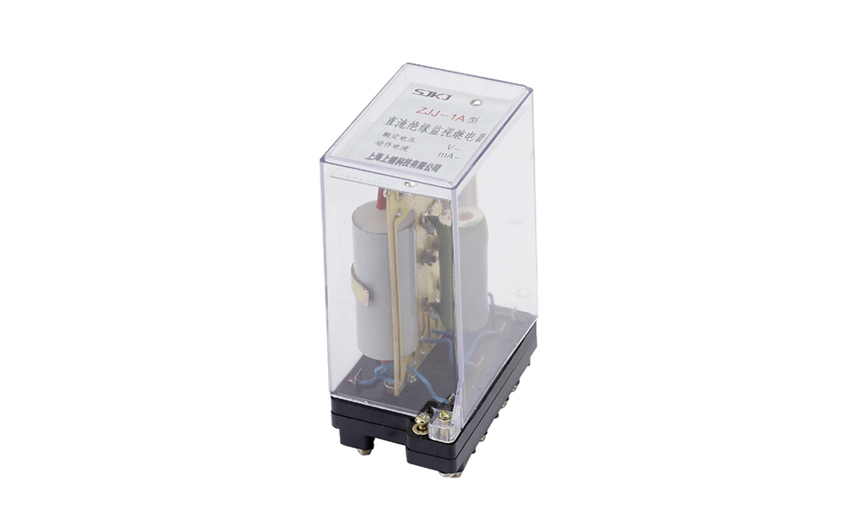

ZJJ-1B直流绝缘监视继电器 ,监视直流母线的绝缘情况,用于当母线对地绝缘降低到一定值时,可预发报警信号。

一、ZJJ-1B绝缘监视继电器的原理

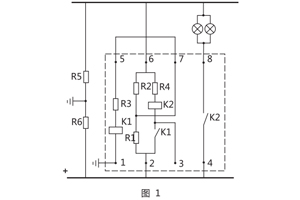

R1 ,R2( R1=R2 )绝为桥臂平衡电阻, R5 ,R6系直流母线对地绝缘电阻,灵敏元件K1跨接在地和平衡电阻之间。正常时,电桥平衡,灵敏元件绕组无电流通过。在一侧绝线电阻下降时,便有一不平衡电流通过灵敏元件绕组,当不平衡电流达到一定值时动作,再由K1触点接通K2绕组,随即继电器发出报警信号。

二、ZJJ-1B绝缘监视继电器的参数

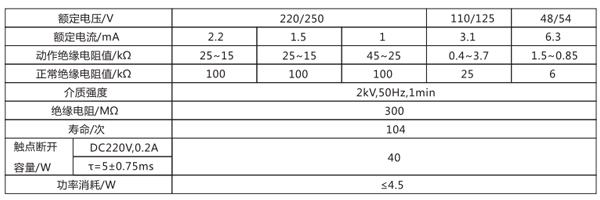

1、技术数据见表

2、如有特殊要求,继电器可满足以下数据

A、返回系数不小于0.8;

b、触点断开容量为DC250V/1A/100W;

c、触点**接通电流为5A;

d、功率消耗不大于3W。

三、ZJJ-1B绝缘监视继电器的开孔尺寸

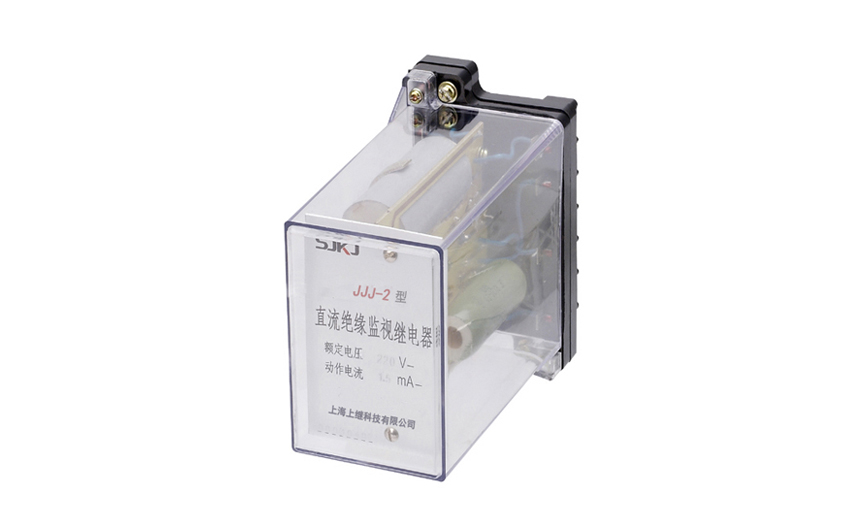

JJJ-2A静态直流绝缘监视继电器是我公司在原先的技术基础上最新研发的新一代高灵敏度产品。该产品完全可以代替原电磁型常规型号无需改变任何线路,与电磁型相比更直观、更可靠接线方式更多种方式远远满足客户需求。

一、JJJ-2A绝缘监视继电器的原理

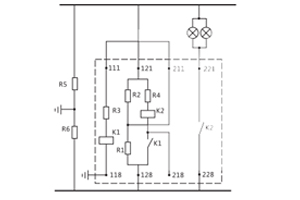

R1、 R2 (R1=R2)为桥臂平衡电阻,R5、R6为直流母线对地绝缘电阻,灵敏元件K1跨接在地和平衡电阻之间。正常工作时,电桥平衡,灵敏元件上无电流通过。在一侧绝缘电阻下降时,便有一不平衡电流通过灵敏元件,当不平衡电流达到一定值时便侧绝缘电阻下降时,便有一不平衡电流通过灵敏元件,当不平衡电流达到一定值时便动作,再由继电器出口触点接通报警信号发信号如图所示。

二、JJJ-2A绝缘监视继电器的开孔尺寸

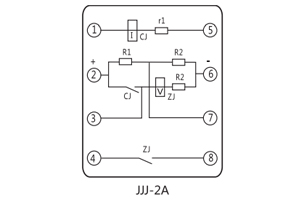

三、JJJ-2A绝缘监视继电器的接线图
