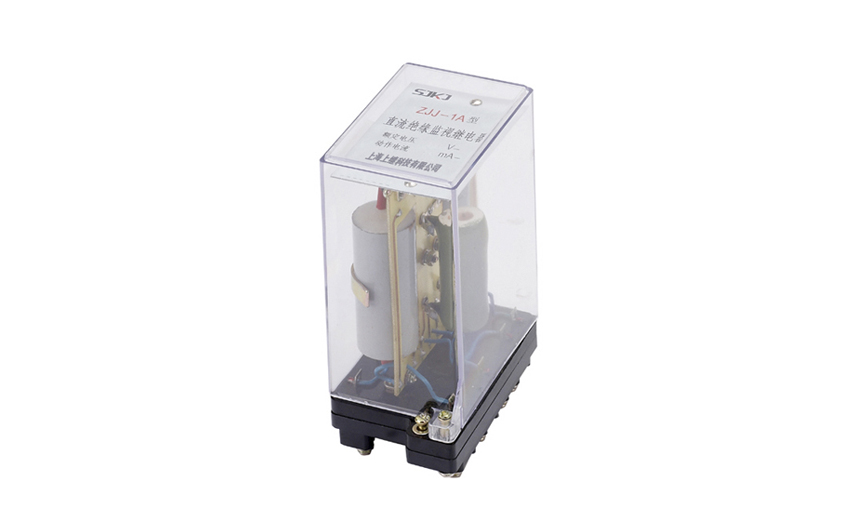

ZJJ-1B直流绝缘监视继电器 ,监视直流母线的绝缘情况,用于当母线对地绝缘降低到一定值时,可预发报警信号。

一、ZJJ-1B绝缘监视继电器的原理

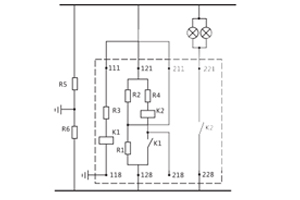

R1 ,R2( R1=R2 )绝为桥臂平衡电阻, R5 ,R6系直流母线对地绝缘电阻,灵敏元件K1跨接在地和平衡电阻之间。正常时,电桥平衡,灵敏元件绕组无电流通过。在一侧绝线电阻下降时,便有一不平衡电流通过灵敏元件绕组,当不平衡电流达到一定值时动作,再由K1触点接通K2绕组,随即继电器发出报警信号。

二、ZJJ-1B绝缘监视继电器的开孔尺寸

三、ZJJ-1B绝缘监视继电器的参数

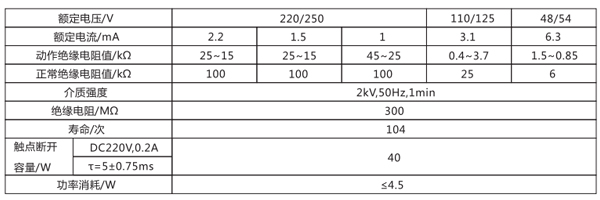

1、技术数据见表

2、如有特殊要求,继电器可满足以下数据

A、返回系数不小于0.8;

b、触点断开容量为DC250V/1A/100W;

c、触点**接通电流为5A;

d、功率消耗不大于3W。

ZJJ-2A直流绝缘监视继电器是监视直流母线绝缘情况的一种继电器,并适用于监视低压直流母线绝缘情况。当母线对地绝缘降低到一定值时,继电器可预发警告信号。

一、ZJJ-2A绝缘监视继电器的参数

电压等级和电流值: 220V、1.5mA; 110V、3.1mA;48V、6.3mA。

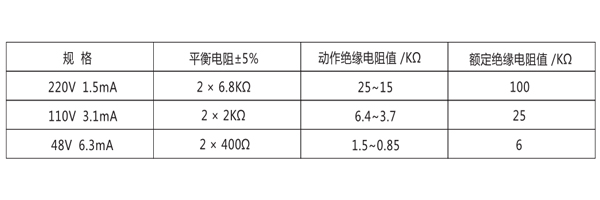

继电器动作值:当母线任何一侧对地绝缘电阻下降到下表值时,继电器应靠动作。

触点容量:在电压不大于250V,电流不大于2A的直流有感负荷电路中(时间常数不大于5±0.75ms) ,断开容量不大于50W。

触点寿命:继电器输出接点在上条规定的负荷条件下,产品能可靠动作及返回104次。

功率消耗：不大于7.5W。

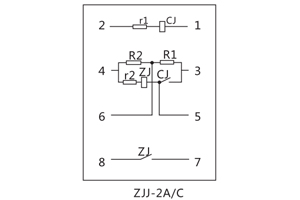

二、ZJJ-2A绝缘监视继电器的接线图

三、ZJJ-2A绝缘监视继电器的开孔尺寸
