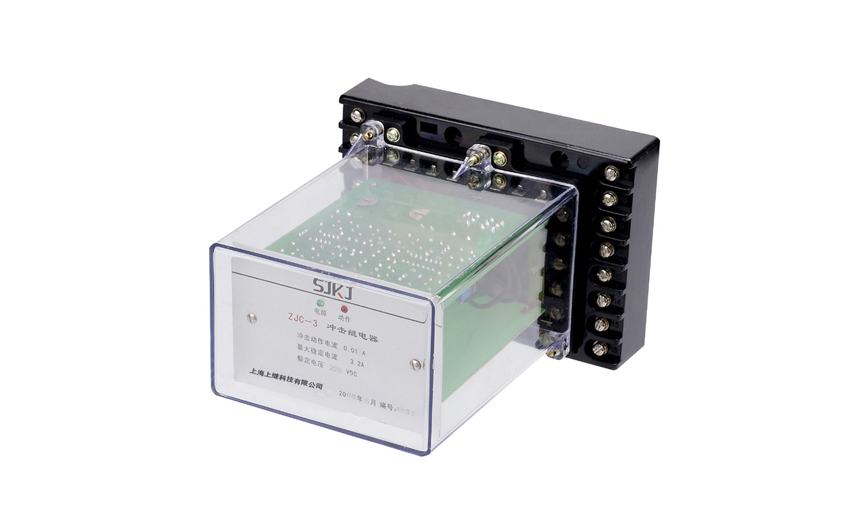

ZJC-3静态冲击继电器在输配电线路中应用于直流操作的保护与控制中作为集中信号装置的主要元件,也可以用于特殊信号设备中。

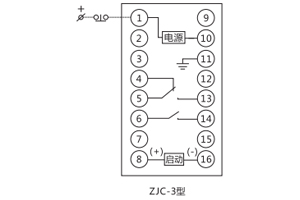

一、ZJC-3冲击继电器的接线图

二、ZJC-3冲击继电器的开孔尺寸

三、ZJC-3冲击继电器的参数

1、最小冲击动作直流电流: 0.015A;施加90%额定的最小冲击动作电流,装置应能可靠动作在-10°C~+50°C温度下,冲击动作电流不大于0.015A。

2、**冲击稳定直流电流: 3.20A。

3、功率消耗:

a、工作回路功率消耗: DC48V时≤1.5W; DC110V时≤3W; DC220V时≤5.5W。

b、启动回路功率消耗:冲击直流电流为3.2A≤1.5W时。

4、在一般情况下,继电器处于自动复归状态,继电器动作后保持5~10s自动复归;需要保持时,将保持端与电源负端连接,手动复归时,将复归端与电源正端或负端接通一下,勿闭锁。

注意: ZJC-3型功能和外部接线同ZC-23/A型,有断电复J三1功能,但无自动复归功能.若需此功能,订货时需注明;另如对最小冲击电流、自动复归时间等有特殊要求也需注明。

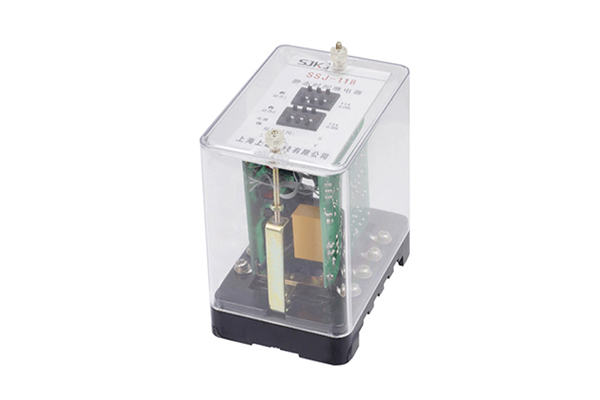

SSJ-11B静态时间继电器用于电力系统二次回路继电保护及自动控制回路中,作为延时装量使被控元件得到所需延时。本继电器为集成电路静态型继电器,精度高、功耗小、动作时间准确、整定直观方便、范围宽,工作电源采用开关电源变换,交直流通用,完全可替代电磁型时间继电器。

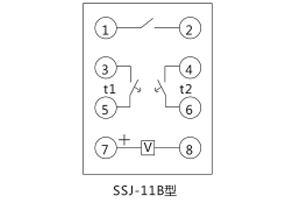

一、SSJ-11B静态时间继电器的接线图

二、SSJ-11B静态时间继电器的参数

1、额定值及规格检查上表。

2、延时准确度

a、延时整定值的平均误差:在基准条件下,继电器延时整定值平均误差绝对值不大于整定值的0.1%+3ms;平均误差= (5次测量平均值一整定值)/整定值 x100%。

b、延时一致性:在基准条件下,继电器延时一致性不大于整定值的(3-10ms)。

c、 在-10~ 50°C的温度下,任一延时整定值的平均误差(包含一致性)的绝对值不大于整定值的0.1%+5ms。

3、工作电压:动作电压不大于额定电压的70%时,继电器应可靠工作。

4、继电器的返回时间

切断电器电源,出口触点返回至起始位置的时间,对于使用直流电源工作的品种,应不大于25ms。

5、继电器的返回电压

降低继电器电压不小于额定电压的10%时 , 继电器触点应可靠返回 。

6、功率消耗

DC48V,不大于2W;

DC110V或AC100~127V, 不大于4.5W(6.5VA)

DC或AC220V,不大于8.1W(13VA)。

7、热性能要求

本系列继电器可长期通电工作,当环境温度为50°C时,可长期承受1.1倍额定电压值。

8、电源工作特性:电源缓慢升降、突然通/断电或通过料动触点供电 ,继电器能够正常工作,并且无零秒出口及瞬动出口现象。

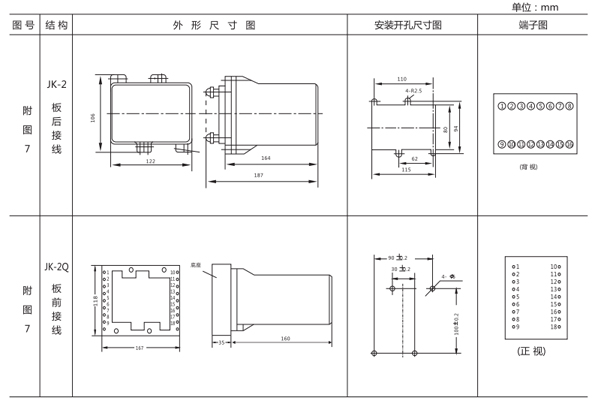

三、SSJ-11B静态时间继电器的开孔尺寸
