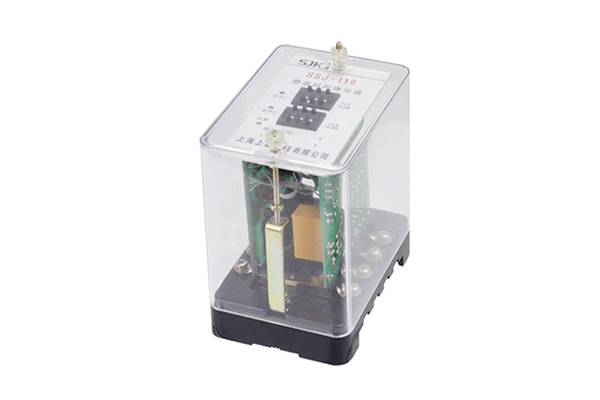

SSJ-11B静态时间继电器用于电力系统二次回路继电保护及自动控制回路中,作为延时装量使被控元件得到所需延时。本继电器为集成电路静态型继电器,精度高、功耗小、动作时间准确、整定直观方便、范围宽,工作电源采用开关电源变换,交直流通用,完全可替代电磁型时间继电器。

一、SSJ-11B时间继电器的开孔尺寸

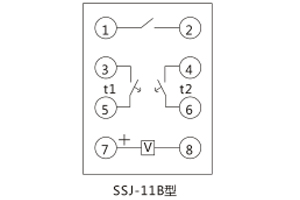

二、SSJ-11B时间继电器的接线图

三、SSJ-11B时间继电器的参数

1、额定值及规格检查上表。

2、延时准确度

a、延时整定值的平均误差:在基准条件下,继电器延时整定值平均误差绝对值不大于整定值的0.1%+3ms;平均误差= (5次测量平均值一整定值)/整定值 x100%。

b、延时一致性:在基准条件下,继电器延时一致性不大于整定值的(3-10ms)。

c、 在-10~ 50°C的温度下,任一延时整定值的平均误差(包含一致性)的绝对值不大于整定值的0.1%+5ms。

3、工作电压:动作电压不大于额定电压的70%时,继电器应可靠工作。

4、继电器的返回时间

切断电器电源,出口触点返回至起始位置的时间,对于使用直流电源工作的品种,应不大于25ms。

5、继电器的返回电压

降低继电器电压不小于额定电压的10%时 , 继电器触点应可靠返回 。

6、功率消耗

DC48V,不大于2W;

DC110V或AC100~127V, 不大于4.5W(6.5VA)

DC或AC220V,不大于8.1W(13VA)。

7、热性能要求

本系列继电器可长期通电工作,当环境温度为50°C时,可长期承受1.1倍额定电压值。

8、电源工作特性:电源缓慢升降、突然通/断电或通过料动触点供电 ,继电器能够正常工作,并且无零秒出口及瞬动出口现象。

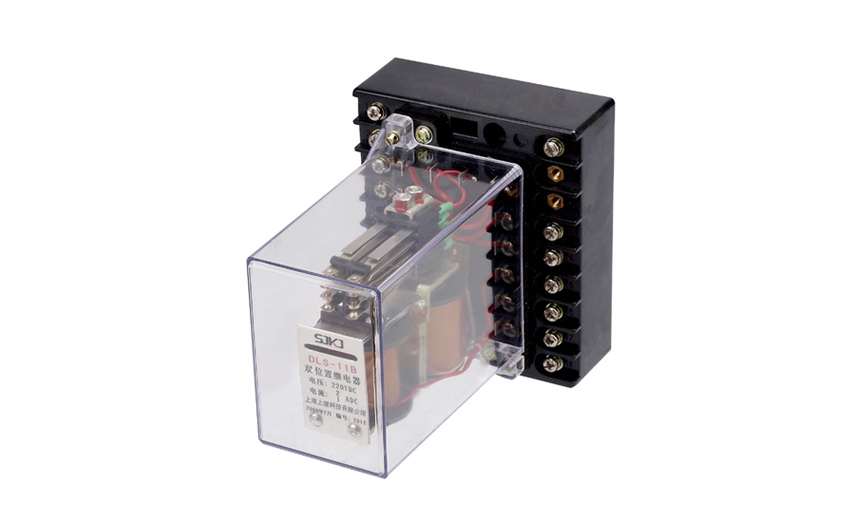

DLS-11B双位置继电器(以下简称继电器)用于直流操作的各种保护和自动控制线路中,以实现机械闭锁。

一、DLS-11B双位置继电器的接线图

二、DLS-11B双位置继电器的参数

1.额定电压:跳闸线圈DC220V、110V、48V。

2.额定电流:跳闸线圈1A、2A、4A、6A;合闸线圈0.5A、1A、2A、4A。

3.动作值:动作电压不大于70%额定电压;动作电流不大于额定电流。

4.功率消耗:不大于12W。

5 介质强度

产品各导电电路连在一起对外露的非带电金属零件或外壳之间 ,以及线圈电路对触点电路之间,应能承受2㎸(有效值) , 50Hz的交流试验电压历时1min的试验,而无绝缘击穿或闪络现象。

6.触点性能

产品触点应能断开电压不超过250V,电流不超过1A ,容量为50W的直流有感负荷电路(时间常数为5±75ms) ,或电压不超过250V,电流不超过3A,容量为250VA的交流电路(功率因数为0.4±0.1)5000次。

三、DLS-11B双位置继电器的开孔尺寸
