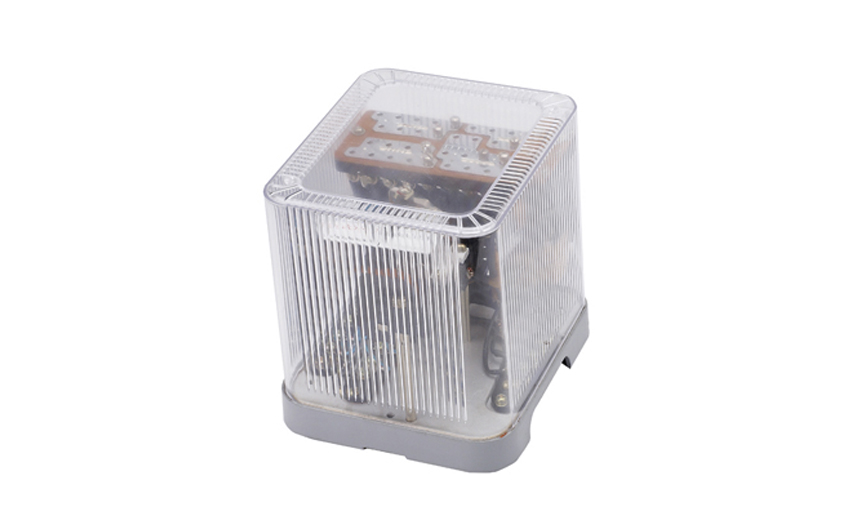

BCH-1差动继电器具有一个制动绕组,能对两绕组及三绕组电力变压器进行单相差动保护。

一、BCH-1差动继电器的接线图

二、BCH-1差动继电器的开孔尺寸

三、BCH-1差动继电器的参数

1.额定定电流5A,额定频率50Hz。

2 无制动时继电器的起始动作安匝AWo=60±4。

3.当用于保护三绕组电力变压器时,其动作电流可在3A至12A的范围内进行整定(AWo=60) ,对于动作的最小整定值,其**平衡系数接近于2 。

当用于保护两绕组电力变压器时,其动作电流可以在1.55A至12A的范围内进行整定。

4.由动作电流与制动电流的比值所决定的制动系数Kz可以在广泛的范围内变化,图3的制动特性AWp=f(AWz)是其极限范围,它与工作电流济口制动电流间的相位角有关,但无论在任何角下都不应越出曲线的范围,,5.可靠系数(当一次动作电流等于5IDz的继电器正弦动作电流与当一次动作电流等于5IDZ的正弦动作电流的比值)不小于1.35。

6. 3倍动作电流时差动继电器的动作时间不大于0.035s。

7.继电器具有一个动合触点,在电感性负荷的直流电路中, (其时间常数不大于5x10's) ,且电压不大于220V,电流不大于2A时,触点的断开容量50W。

8.在正常工作状态下当电流为5A且变流器的制动绕组平衡绕组在全部匝数投入的情况下继电器的单相功率消耗不大于8.5VA。

9.变流器的工作、平衡和制动绕组可长期通过电流10A。

10.介质强度  继电器的电路对外露非带电金属部分之间应能耐受2kV, 50Hz的交流电压历时1min而无击穿或闪络现象。

11.继电器的绕组数据如表1所示。

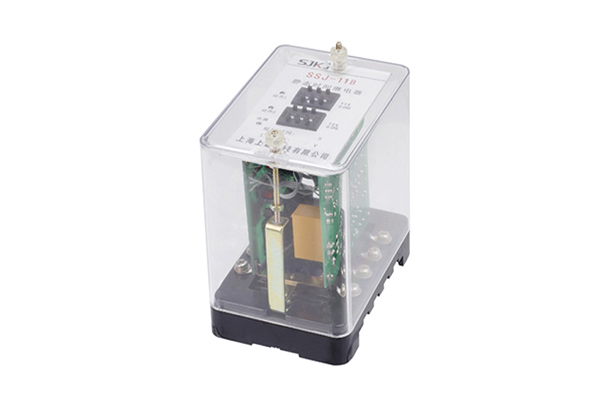

SSJ-11B静态时间继电器用于电力系统二次回路继电保护及自动控制回路中,作为延时装量使被控元件得到所需延时。本继电器为集成电路静态型继电器,精度高、功耗小、动作时间准确、整定直观方便、范围宽,工作电源采用开关电源变换,交直流通用,完全可替代电磁型时间继电器。

一、SSJ-11B时间继电器的参数

1、额定值及规格检查上表。

2、延时准确度

a、延时整定值的平均误差:在基准条件下,继电器延时整定值平均误差绝对值不大于整定值的0.1%+3ms;平均误差= (5次测量平均值一整定值)/整定值 x100%。

b、延时一致性:在基准条件下,继电器延时一致性不大于整定值的(3-10ms)。

c、 在-10~ 50°C的温度下,任一延时整定值的平均误差(包含一致性)的绝对值不大于整定值的0.1%+5ms。

3、工作电压:动作电压不大于额定电压的70%时,继电器应可靠工作。

4、继电器的返回时间

切断电器电源,出口触点返回至起始位置的时间,对于使用直流电源工作的品种,应不大于25ms。

5、继电器的返回电压

降低继电器电压不小于额定电压的10%时 , 继电器触点应可靠返回 。

6、功率消耗

DC48V,不大于2W;

DC110V或AC100~127V, 不大于4.5W(6.5VA)

DC或AC220V,不大于8.1W(13VA)。

7、热性能要求

本系列继电器可长期通电工作,当环境温度为50°C时,可长期承受1.1倍额定电压值。

8、电源工作特性:电源缓慢升降、突然通/断电或通过料动触点供电 ,继电器能够正常工作,并且无零秒出口及瞬动出口现象。

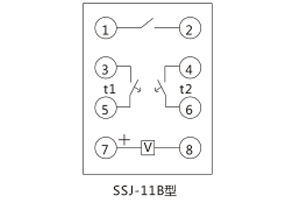

二、SSJ-11B时间继电器的接线图

三、SSJ-11B时间继电器的开孔尺寸
