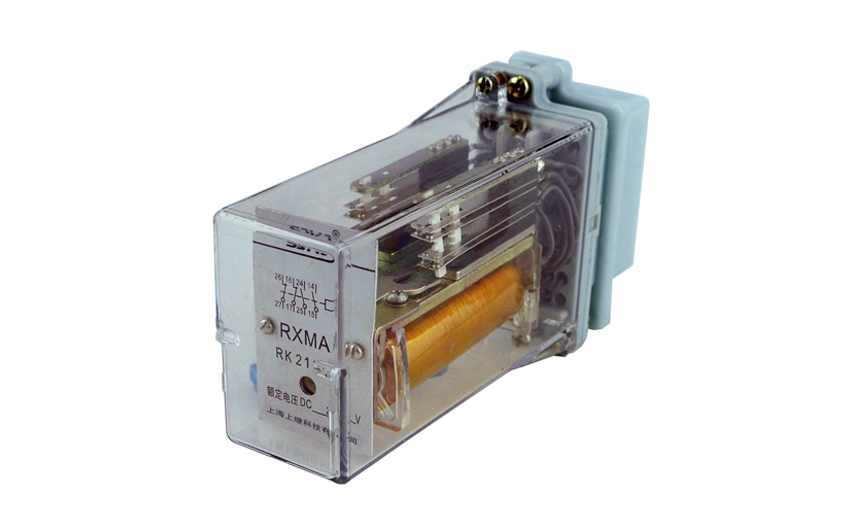

RXMA1中间继电器用于电力系统二次回路及工业自动化控制回路中,作为中间辅助,扩大控制回路之用。

一、RXMA1中间继电器的参数

1动作电压: DC.<70%额定电压 。

2返回电压: DC.>5%额定电压 。

3动作时间:动合触点,40ms,动断触点,30ms。

4线圈功耗:<2W

5触点长期允许通过5A电流

当通过电流的时间<200ms,允许通过90A电流;

当通过电流的时间为1s时,允许通过50A电流。

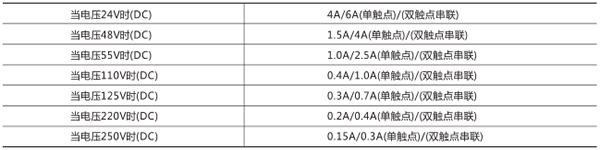

6触点断开能力: AC250V时为5A(功率因数>0.4)为250V;DC250V时为2A(L/R=40ms)为45W。

7绝缘耐压: 50Hz, lmin, 2kV。

8冲击电压: 5kV。

9能承受5-15Hz中等震级的地震波冲击。

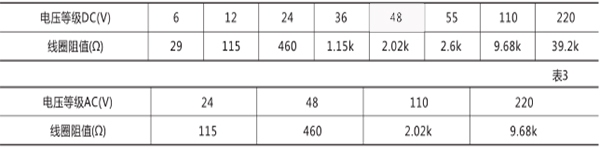

10额定电压及线圈阻值。

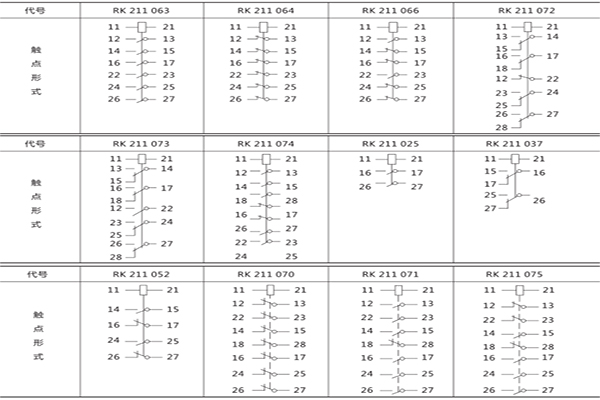

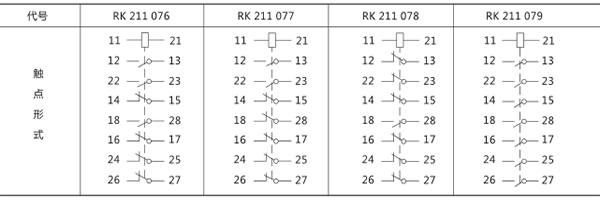

二、RXMA1中间继电器的触点形式

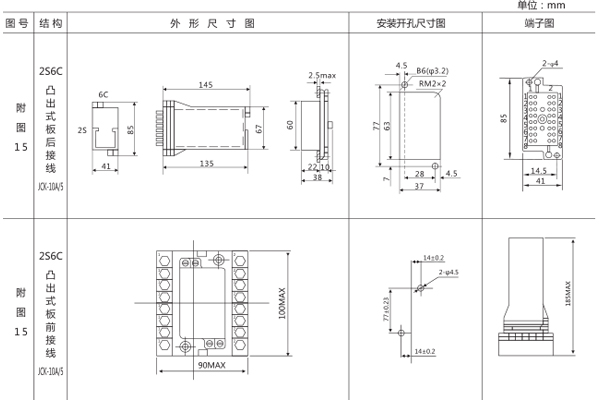

三、RXMA1中间继电器的开孔尺寸

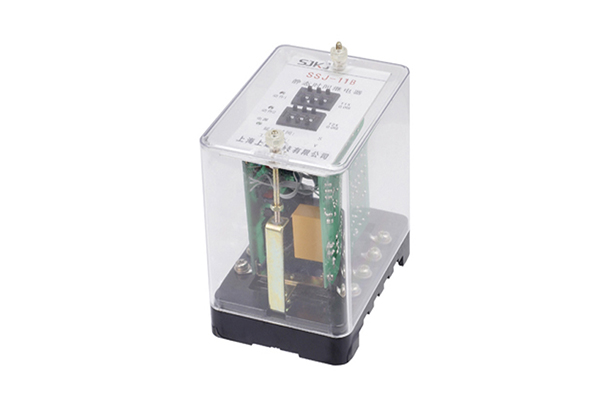

SSJ-11B静态时间继电器用于电力系统二次回路继电保护及自动控制回路中,作为延时装量使被控元件得到所需延时。本继电器为集成电路静态型继电器,精度高、功耗小、动作时间准确、整定直观方便、范围宽,工作电源采用开关电源变换,交直流通用,完全可替代电磁型时间继电器。

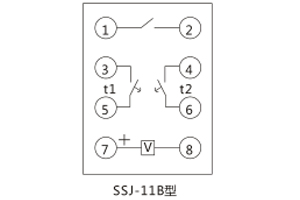

一、SSJ-11B时间继电器的接线图

二、SSJ-11B时间继电器的开孔尺寸

三、SSJ-11B时间继电器的参数

1、额定值及规格检查上表。

2、延时准确度

a、延时整定值的平均误差:在基准条件下,继电器延时整定值平均误差绝对值不大于整定值的0.1%+3ms;平均误差= (5次测量平均值一整定值)/整定值 x100%。

b、延时一致性:在基准条件下,继电器延时一致性不大于整定值的(3-10ms)。

c、 在-10~ 50°C的温度下,任一延时整定值的平均误差(包含一致性)的绝对值不大于整定值的0.1%+5ms。

3、工作电压:动作电压不大于额定电压的70%时,继电器应可靠工作。

4、继电器的返回时间

切断电器电源,出口触点返回至起始位置的时间,对于使用直流电源工作的品种,应不大于25ms。

5、继电器的返回电压

降低继电器电压不小于额定电压的10%时 , 继电器触点应可靠返回 。

6、功率消耗

DC48V,不大于2W;

DC110V或AC100~127V, 不大于4.5W(6.5VA)

DC或AC220V,不大于8.1W(13VA)。

7、热性能要求

本系列继电器可长期通电工作,当环境温度为50°C时,可长期承受1.1倍额定电压值。

8、电源工作特性:电源缓慢升降、突然通/断电或通过料动触点供电 ,继电器能够正常工作,并且无零秒出口及瞬动出口现象。
