上海上继科技有限公司 是一家专业从事电力系统继电保护及智能电网电力自动化产品的研发、设计、生产、销售和服务为一体的高科技公司。公司依托国际大都市上海的优越环境，拥有资深继电保护专家团队，熟悉中国电网实际运行特点，联合国内外**高校不断引进国内外先进技术，积极响应市场的需求，技术不断创新，坚持行业**地位，主要生产电力继电器及微机综合保护装置，电力智能配电设备，变电站自动化监控系统。产品广泛用于电力、工矿、铁路、建筑等国家重大工程输配变电系统上，产品远销东南亚及中东地区。

      公司具备国内**的检测仪器及校验设备，建立了模拟运行老化系统，以精湛的技术严格的生产制造工艺，健全的生产管理体系，精耕细作，精益求精。产品通过国家继电保护及自动化设备质量监督检验中心检测，获得ISO-9001:2000国际质量体系认证。

SJP-500B微机综合保护装置产品介绍

一、SJP-500B微机综合保护装置

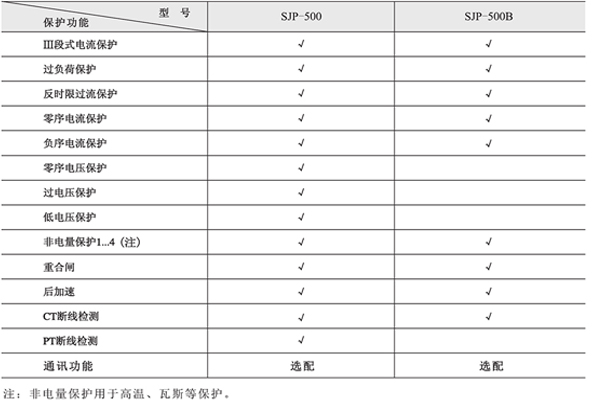

保护功能及配置

SJP-500系列保护适用于线路保护、电容出线保护、厂用变保护。针对被保护设备及保护要求的不同，SJP-500系列保护的型号和功能配置如下；

二、SJP-500B微机综合保护装置

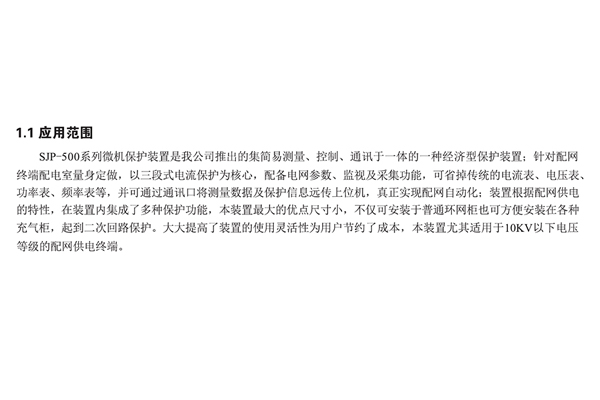

应用范围

三、SJP-500B微机综合保护装置

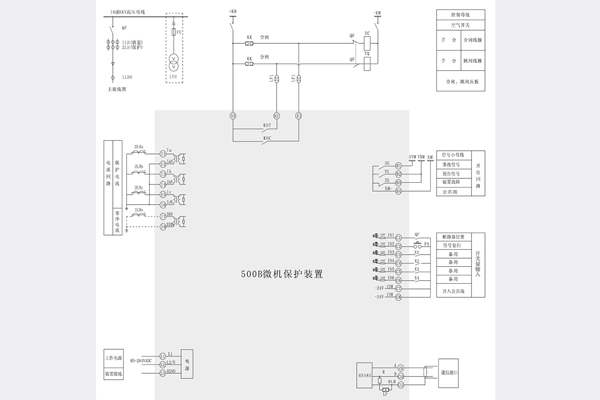

接线原理图

四、SJP-500B微机综合保护装置

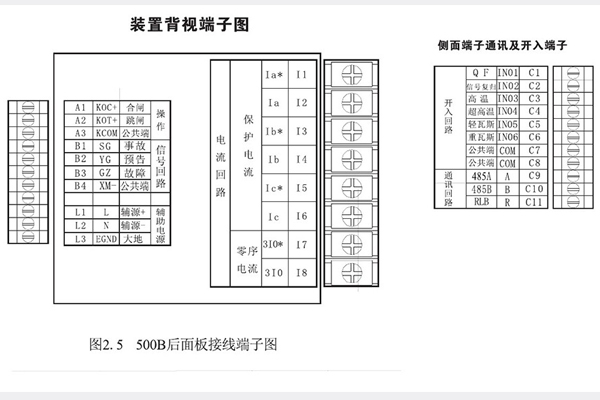

端子图

端子说明：

      11-I8端了为电流端子，其中11-I6端 了为保护电流输入端了，当保护采用两相式保护时，I3. 14悬空. I7、I8端了为零序电流输入端子，带*号为同名端，接线时请注意。

      UI- U6端子为电压回路端子，其中U1 U4为测量电压输入，如V/V接线方式，U4端子可以悬空。U5 U6编子为零序电压输入端子。

      A1-A3端子为跳合闸出口端子，Al KOC+为合闸触点，A2 KOT+为跳闸触点，A3为公共端KCOM.

      BI- B4端子为开出回路端子，BI为预告信号开出常开点: B2为事故信号开出常开点: B3为装置故障信号开出点，为常闭点，装置有故障或失电时报警，正常运行开点。B4为公共端XM。

      L1L3端予为辅助电源回路端子，L1. L2为电源输入， L3接大地实际使用时L3端子应可靠接地,提高装置抗干扰能力。

      C1-CI1端子为开入量与通讯端子，C1为IN01新路器位置判断点，控制微机合分位灯，开点为绿灯，闭点为红灯: C2为信号复归开入接点: C3为IN03在高温保护开放时用作高温输入信号: C4为IN04在超高温保护开放时用作超高温开入接点: C5为IN0S轻 瓦斯开入接点: C6为IN06重瓦斯开入接点: C7,.C8为开入公共端: C9端子为485通讯回路A端口: C10端子为485通汛回路B端口，CII为485网匹配电阻。实际接入时请使用屏蔽双绞线，提高通讯端口的抗干扰能力。

五、SJP-500B微机综合保护装置

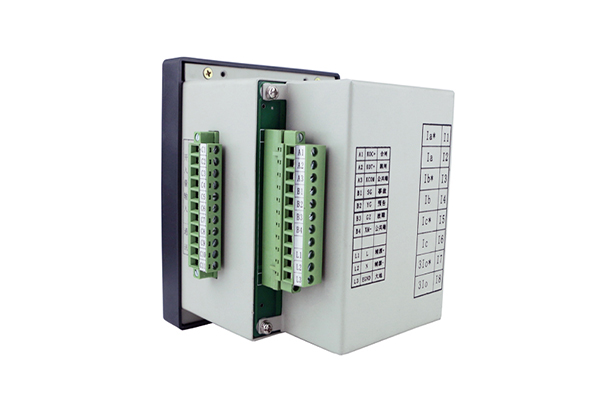

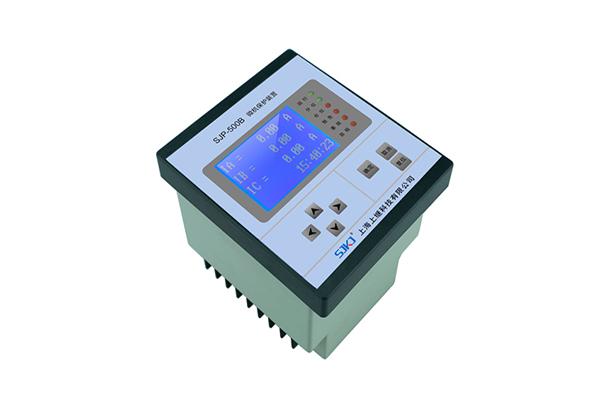

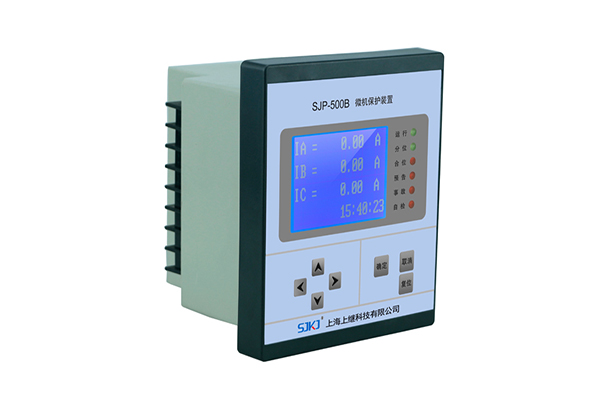

产品实拍

六、SJP-500B微机综合保护装置

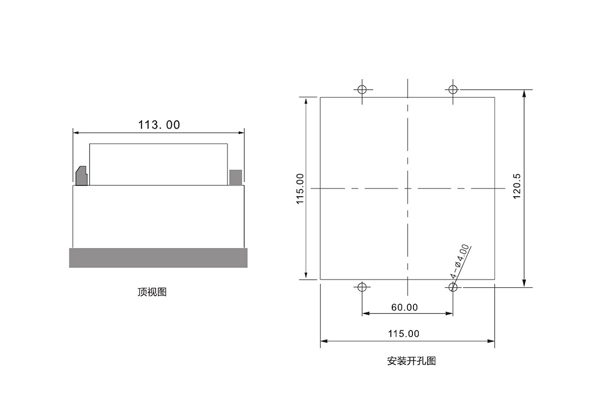

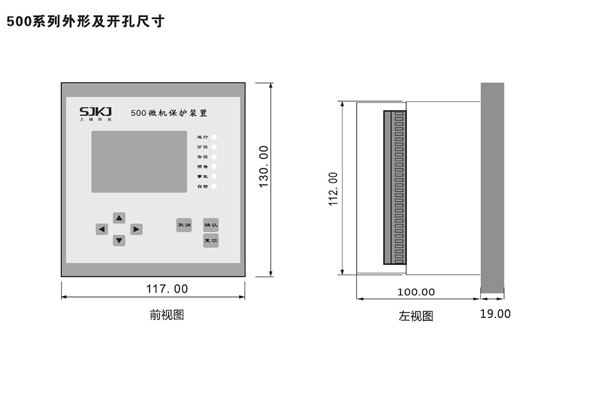

外形及开孔尺寸

上海上继科技有限公司（专注继电保护装置生产厂家）销售热线：021-57233089  QQ：1932551438

（以上内容仅供参考，上海上继科技有限公司有最终解释权}
