 公司介绍：

上海上继科技有限公司  是一家专业从事电力系统继电保护及智能电网电力自动化产品的研发、设计、生产、销售和服务为一体的高科技公司。公司依托国际大都市上海的优越环境，拥有资深继电保护专家团队，熟悉中国电网实际运行特点，联合国内外**高校不断引进国内外先进技术，积极响应市场的需求，技术不断创新，坚持行业**地位，主要生产电力继电器及微机综合保护装置，电力智能配电设备，变电站自动化监控系统。产品广泛用于电力、工矿、铁路、建筑等国家重大工程输配变电系统上，产品远销东南亚及中东地区。

公司具备国内**的检测仪器及校验设备，建立了模拟运行老化系统，以精湛的技术严格的生产制造工艺，健全的生产管理体系，精耕细作，精益求精。产品通过国家继电保护及自动化设备质量监督检验中心检测，获得ISO-9001:2000国际质量体系认证。

SJP-700微机综合保护装置  产品介绍

一、SJP-700微机综合保护装置

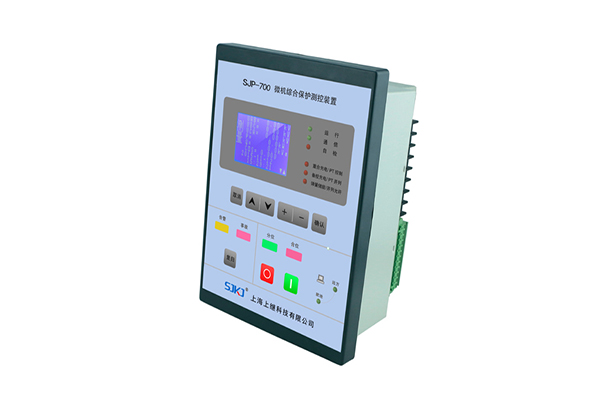

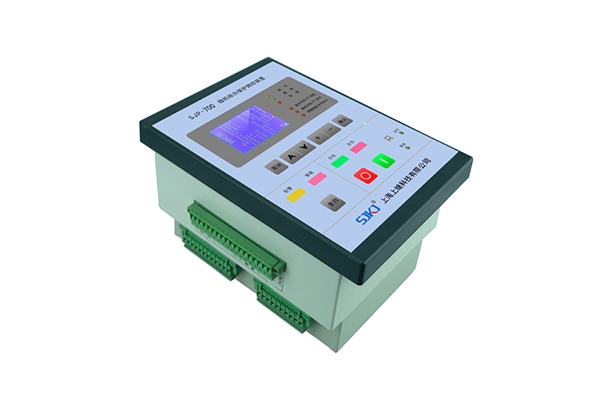

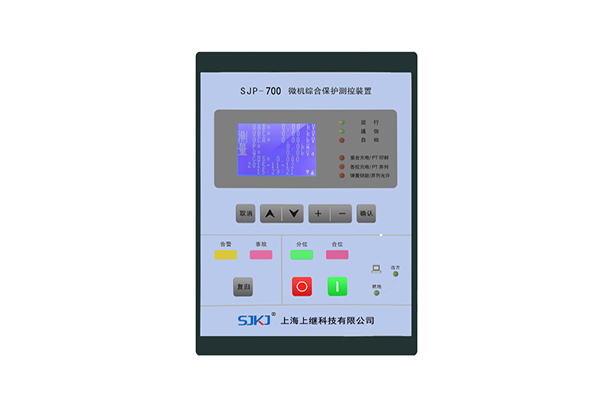

产品实拍

二、SJP-700微机综合保护装置

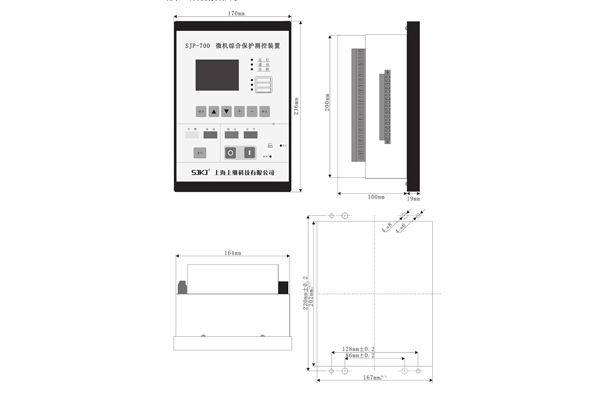

外形及开孔尺寸

三、SJP-700微机综合保护装置

特点

■集保护、简易测量、监视、控制、人机接口、通信等多种功能于一体; 专门针对开关柜进行“单元化”设计，

      -台装置即可完成开关柜内所有的自动化功能，简化了开关柜二次设计和施工，代春了各种常规继电泰和测量仪表，节省了大量的安装空间和控制电缆。

      ■采用32位浮点数字信号处理器(DSP)，具有先进内核结构，高速运算能力和实时信号处理等优良特性，过去由于CPU性能等因素而无法文现的保护算法可轻松实现。

      ■支持常规的RS485总线通信，一条总线最名允许挂接110个设备。

      ■全封闭金属机箱，超薄型设计，机箱净深仅100mm，可适用安装千任何柜型，特别是环网柜。机箱防水，防尘，井具有很强的抗静电、抗电磁干扰和抗机械振动能力:既可分布式就地安装在开关柜上，也可集中组屏安装:装置结构合理，便于安装、配线和调试。

      ■表面贴工艺，重要器件(如电源模块、互感器、继电器、液晶显示屏、接线端子等)均采用国内外知名企业的成熟产品，平均无故障时间达100, 00小时.

      ■完善的自检能力，发现装置异常能自动告警;具有自保护能力，有效防止接线错美或非正常运行引起的装置永久性损坏:免维护设计，无需在现场调整采样精度精度不会因为环境改变和长期运行引起误差增大。■国际通用输入电源模块，兼容85 ~264V交流或直流工作电源，更在电源跌落和电压突变方面有出色表现。■断路器操作回路具有交直流通用的硬件历跳闭锁模块，分/台间操作回路的电流大小不影响模块正常工作。强化的断路器操作管理功能，对各种运行方式的变电站，配电站均能适用。

      1■开关量输入支持直接跳闸或告警，用于瓦斯、温度等重要保护或联锁跳闸。采用可设置交位确认时间窗技术，有效消除开关接点抖动和电磁干扰，保证爆信E确率达100%。

      ■人机接口符合人机工程设计要求，带背光液晶，菜单化设计，中英文显示，合理化屏幕保护控制。显示内容包括保护数据、开关量状态、事件记录、保护定值和系统参数等。

      ■具有事件记录功能，可记录与电力系统安全运行相关的所有事件，时间分辨率小于1ms, 可在线记录事件90条，掉电不丢失，便于分析故障原因和诊断设备缺陷。

■具有多套保护定值手动切换功能。

■具有中英文菜单切换功能。

■具有适用于系统额定工作频率为50Hz或60Hz电网

四、SJP-700微机综合保护装置

应用范围

SJP700保护装置内置一个由二 I多个标准保护程序构成的保护库，具有对一次设备电压电流模拟量和开关量的完整强大的采集功能，自带自适应型操作回路，配备标准RS485通讯口。以上基本功能通过保护对象选择可实现以下间隔的保护功能:(1)线路保护:

(2)分段保护:

(3)电容器保护:

(4)电动机保护:

(5)厂用变保护:

(6)PT控制及切换功能。

五、SJP-700微机综合保护装置参数

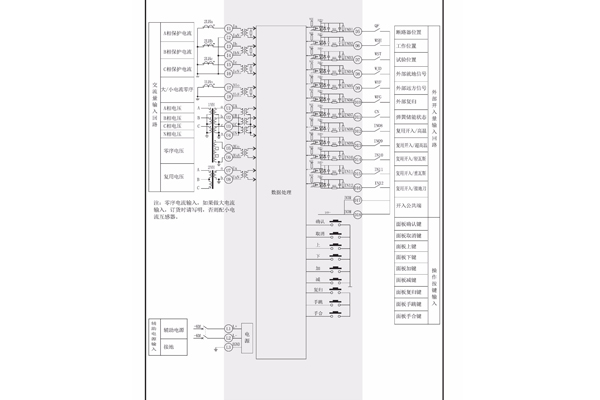

接线原理图

上海上继科技有限公司（专注电动机保护装置生产厂家）销售热线：021-57233089  QQ：1932551438

（以上内容仅供参考，上海上继科技有限公司有最终解释权}
