SJP-500微机综合保护装置产品介绍

一、SJP-500微机综合保护装置 产品概述

1.1应用范围

SJP : 500系列微机保护装置是我公司推出的集简易测量、控制、通讯于一体的一 种经济 型保护装置:针对配网终端配电室量身定做，以三段式电流保护为核心，配备电网参数、监视及采集功能，可省掉传统的电流表、电压表、功率表、频率表等，并可通过通讯I将测量数据及保护信息远传上位机，真正实现配网自动化;装置根据配网供电的特性，在装置内集成了多种保护功能，本装置**的优点尺寸小，不仅可安装于普通环网柜也可方便安装在各种充气柜，起到二次回路保护。大大提高了装置的使用灵活性为用户节约了成本，本装置尤其适用于I0KV以下电压等级的配网供电终端。

1.2保护功能及配置

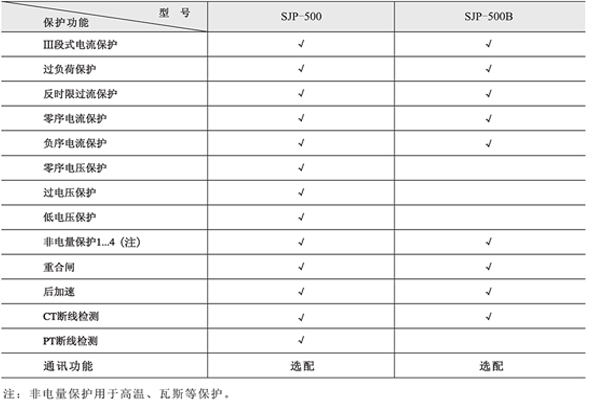

SJP-500系列保护适用于线路保护、电容出线保护、厂用变保护。针对被保护设备及保护要求的不同，SJP-500系列保护的型号和功能配置如下；

 二、SJP-500微机综合保护装置

接线原理图（厂用变保护）

三、SJP-500微机综合保护装置

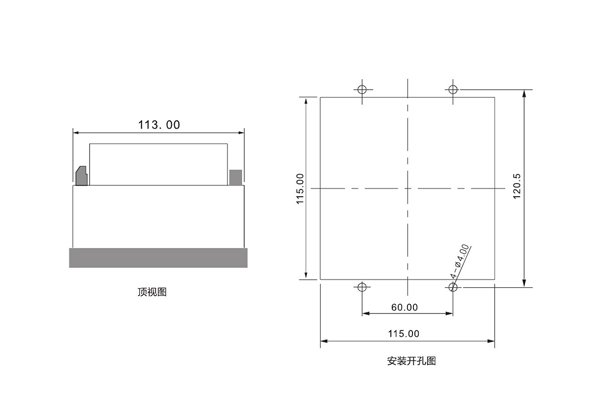

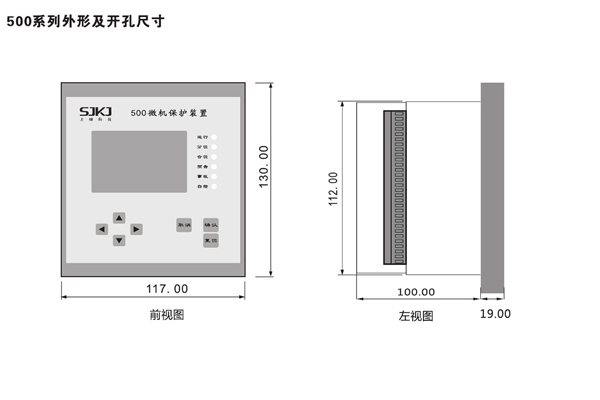

外形及开孔尺寸

四、SJP-500微机综合保护装置

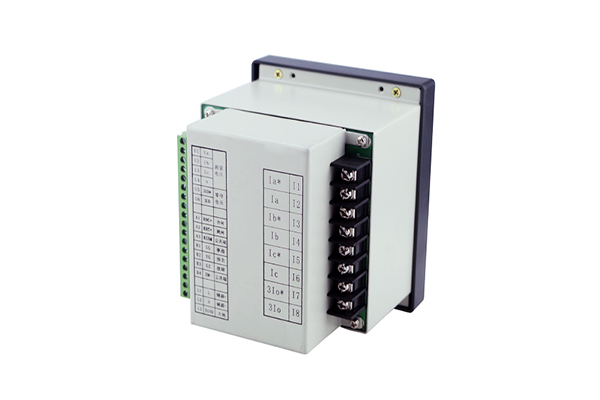

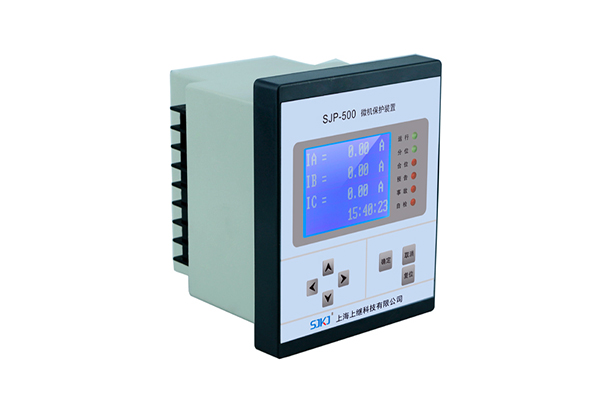

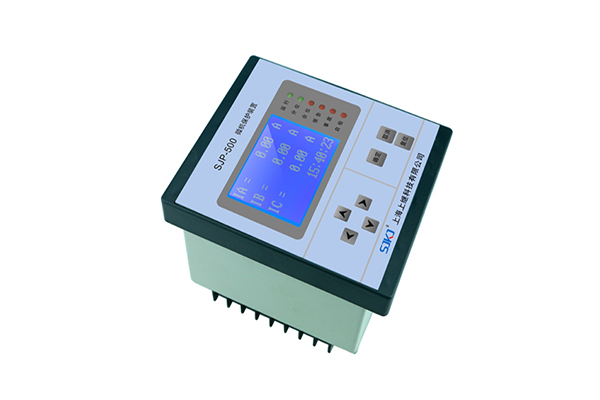

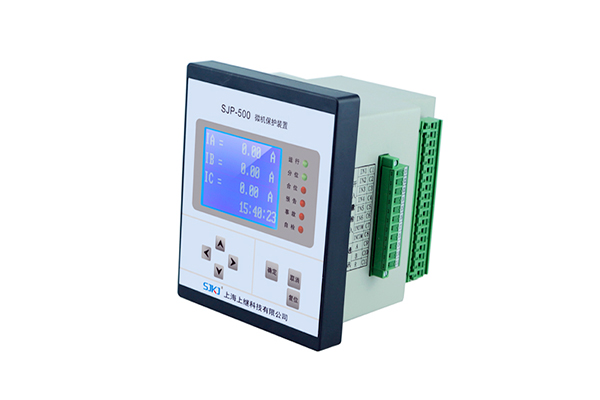

产品实拍

    五、SJP-500微机综合保护装置

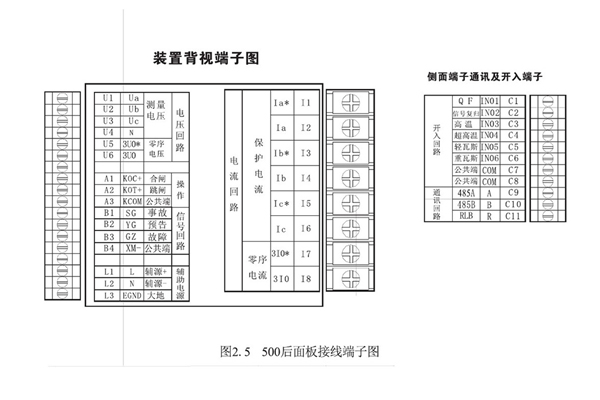

后面板端子图

  端子说明：

      11-I8端了为电流端子，其中11-I6端 了为保护电流输入端了，当保护采用两相式保护时，I3. 14悬空. I7、I8端了为零序电流输入端子，带*号为同名端，接线时请注意。

      UI- U6端子为电压回路端子，其中U1 U4为测量电压输入，如V/V接线方式，U4端子可以悬空。U5 U6编子为零序电压输入端子。

      A1-A3端子为跳合闸出口端子，Al KOC+为合闸触点，A2 KOT+为跳闸触点，A3为公共端KCOM.

      BI- B4端子为开出回路端子，BI为预告信号开出常开点: B2为事故信号开出常开点: B3为装置故障信号开出点，为常闭点，装置有故障或失电时报警，正常运行开点。B4为公共端XM。

      L1L3端予为辅助电源回路端子，L1. L2为电源输入， L3接大地实际使用时L3端子应可靠接地,提高装置抗干扰能力。

      C1-CI1端子为开入量与通讯端子，C1为IN01新路器位置判断点，控制微机合分位灯，开点为绿灯，闭点为红灯: C2为信号复归开入接点: C3为IN03在高温保护开放时用作高温输入信号: C4为IN04在超高温保护开放时用作超高温开入接点: C5为IN0S轻 瓦斯开入接点: C6为IN06重瓦斯开入接点: C7,.C8为开入公共端: C9端子为485通讯回路A端口: C10端子为485通汛回路B端口，CII为485网匹配电阻。实际接入时请使用屏蔽双绞线，提高通讯端口的抗干扰能力。
