JZJ-404静态中间继电器采用集成电路原理构成,具有良好的抗振动,适用于各种电力继电保护和自动控制装置中,以增加保护和控制回路的触点容量和触点数量。

一、JZJ-404中间继电器的开孔尺寸

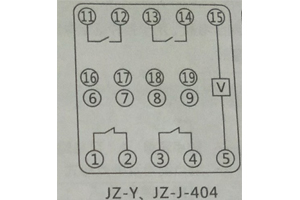

二、JZJ-404中间继电器的接线图

三、JZJ-404中间继电器的参数

1  环境基准条件

环境温度: 20°C±2°C

相对湿度:45%~74%

大气压力:80Kpa~106Kpa

2  正常使用条件

环境温度:-25°C~+40°C

环境相对湿度:不大于90%

大气压力:80Kpa~110Kpa

存储和运输过程中的极限温度: -25°C~75°C

使用地点的海拔高度:不高于2500米

使用环境的周围介质无爆炸危险品;不含有腐蚀性气体;所含导电尘埃的浓度不应使绝缘水平降低到允许值以下。

3  继电器额定值  额定电压值:48V, 110V, 220V, AC, DC, 380VAC。

4  触点容量  在电压不大于250V,功率因数cosΦ为1.0的交流电路中,可分断10A。

直流:普通型:接通DC220V, 10A;断开DC220V,τ=5mS, 50W负载。

B型:接通DC220V, 10A;断开DC250V, τ=5mS, 500W大容量角空点,极限容量为1500W。

5  保持值  0.7 ~ 1.2倍额定电压   JZ-系列快速中间继电器动作时间和返回时间不大于15mS。

6  功耗  在额定电压下不大于6W。

7  绝线电阻  用1000V揺表测量各引出端子对外壳锁紧螺钉之间绝缘电阻不小于10MΩ。

8  绝缘电压  各引出端子对外壳锁紧螺钉能承受工频2000V,同组触点之间能承受工频1000V,历时一份钟试验,无击穿。

9   电寿命  A型: DC250V回路,切断电流,τ=5mS, 50W, 10⁴次以上;

B型: DC250V回路,切断电流τ=5mS, 500W, 104次以上; 1500W, 103次。

10  机械寿命  触点无负荷300万次以上。

JX-11静态信号继电器(以下简称继电器)用于交直流操作的保护和自动控制装置中,作为故障动作的信号指示之用。本系列继电器由电子器件和进口小型继电器等构成,是电力系统中信号继电器更新换代的**产品。

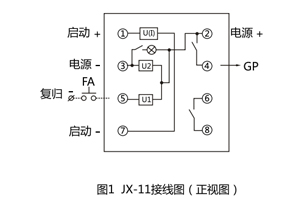

一、JX-11信号继电器的接线图

二、JX-11信号继电器的参数

1、继电器启动值:电压启动型的启动电压不小于额定电压的30% ,不大商定电压的70% ;电流启动型的启动电流范围在0.01 ~ 2A之间通用 。

2、功率消耗:

a、启动回路:

电压启动型不大于3W;电流启动型启动电流为2A时,不大于6W。

b、辅助电源回路(动作时):

DC48V时,不大于1.5W; DC110V时,不大于3W; DC220V时,不大于5.5W。

3、动作时间:不大于15ms。

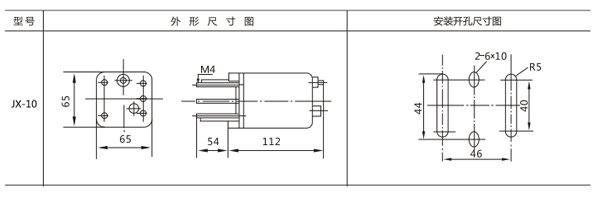

三、JX-11信号继电器的开孔尺寸
