JZJ-404静态中间继电器采用集成电路原理构成,具有良好的抗振动,适用于各种电力继电保护和自动控制装置中,以增加保护和控制回路的触点容量和触点数量。

一、JZJ-404中间继电器的开孔尺寸

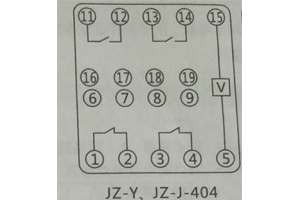

二、JZJ-404中间继电器的接线图

三、JZJ-404中间继电器的参数

1  环境基准条件

环境温度: 20°C±2°C

相对湿度:45%~74%

大气压力:80Kpa~106Kpa

2  正常使用条件

环境温度:-25°C~+40°C

环境相对湿度:不大于90%

大气压力:80Kpa~110Kpa

存储和运输过程中的极限温度: -25°C~75°C

使用地点的海拔高度:不高于2500米

使用环境的周围介质无爆炸危险品;不含有腐蚀性气体;所含导电尘埃的浓度不应使绝缘水平降低到允许值以下。

3  继电器额定值  额定电压值:48V, 110V, 220V, AC, DC, 380VAC。

4  触点容量  在电压不大于250V,功率因数cosΦ为1.0的交流电路中,可分断10A。

直流:普通型:接通DC220V, 10A;断开DC220V,τ=5mS, 50W负载。

B型:接通DC220V, 10A;断开DC250V, τ=5mS, 500W大容量角空点,极限容量为1500W。

5  保持值  0.7 ~ 1.2倍额定电压   JZ-系列快速中间继电器动作时间和返回时间不大于15mS。

6  功耗  在额定电压下不大于6W。

7  绝线电阻  用1000V揺表测量各引出端子对外壳锁紧螺钉之间绝缘电阻不小于10MΩ。

8  绝缘电压  各引出端子对外壳锁紧螺钉能承受工频2000V,同组触点之间能承受工频1000V,历时一份钟试验,无击穿。

9   电寿命  A型: DC250V回路,切断电流,τ=5mS, 50W, 10⁴次以上;

B型: DC250V回路,切断电流τ=5mS, 500W, 104次以上; 1500W, 103次。

10  机械寿命  触点无负荷300万次以上。

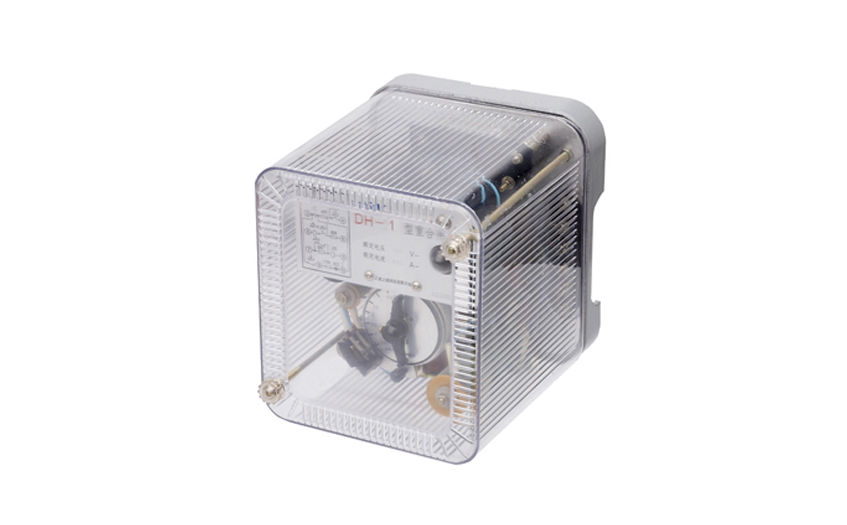

DH-1重合闸继电器用于输电线路上实现三相一次重合闸的控制回路中 。

一、DH-1重合闸继电器的接线图

二、DH-1重合闸继电器的开孔尺寸

三、DH-1重合闸继电器的参数

1.继电器的额定电压为DC110V, 220V。

2.继电器的额定电流(中间元件电流绕组JZ(I)的额定保持电流)为0.25A; 0.5A; IA; 2A; 4A。

3.在额定电压下,当环境温度为20±5°C,相对湿度不大于70%时,电容器充电到中间元件动作所必需的电压的时间(一次重合闸间隔时间)在15s-25s范围内 。

4.在70%额定电压下,当环境温度为20±5°C,相对湿度不大于70%时,继电器应保证可靠动作,此时电容器充电到使中间元件动作所必需的电压的时间,允许延长到2min。

5.当中间元件电压绕组没有电压,电流绕组流过额定电流时,衔铁保持在吸合位置。

6.继电器在额定电压下中间元件的触点JZl与JZ(I)串联后,应保证能接通额定电流8倍(不大于8A)的电流历时5s,此后在触点上不应有熔化和粘接的痕迹。

7.在额定电压下,中间元件电流绕组JZ(I)的功率消耗应不大于1.35W。

8.时间元件的延时调整范围为0.25s~ 3.5s。

9  时间元件的线圈串联附加电阻后应能长期经受110%额定电压 。

10.介质强度:继电器各电路对外露非带电金属部分之间应耐受电压2kV,交流50Hz历时lmin试验而无击穿或闪络。
