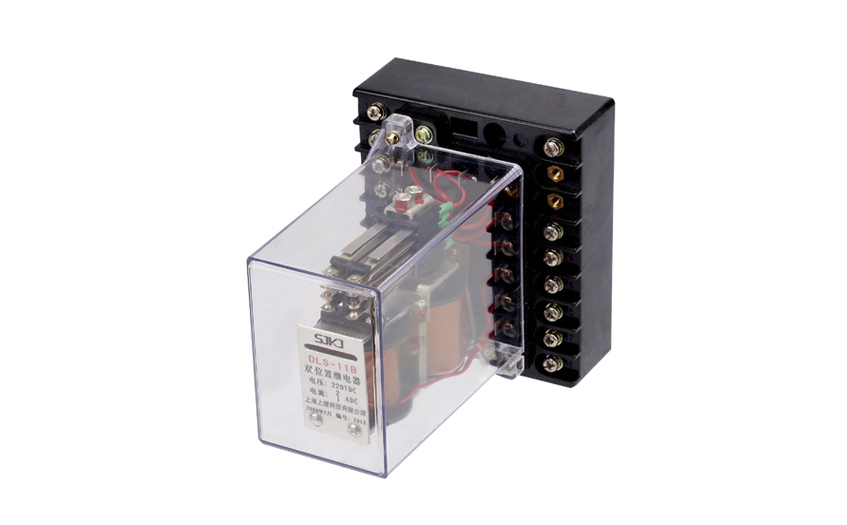

DLS-11B双位置继电器(以下简称继电器)用于直流操作的各种保护和自动控制线路中,以实现机械闭锁。

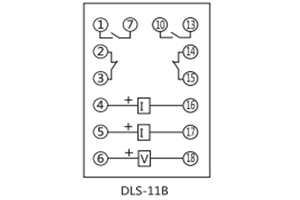

一、DLS-11B双位置继电器的接线图

二、DLS-11B双位置继电器的开孔尺寸

三、DLS-11B双位置继电器的参数

1.额定电压:跳闸线圈DC220V、110V、48V。

2.额定电流:跳闸线圈1A、2A、4A、6A;合闸线圈0.5A、1A、2A、4A。

3.动作值:动作电压不大于70%额定电压;动作电流不大于额定电流。

4.功率消耗:不大于12W。

5 介质强度

产品各导电电路连在一起对外露的非带电金属零件或外壳之间 ,以及线圈电路对触点电路之间,应能承受2㎸(有效值) , 50Hz的交流试验电压历时1min的试验,而无绝缘击穿或闪络现象。

6.触点性能

产品触点应能断开电压不超过250V,电流不超过1A ,容量为50W的直流有感负荷电路(时间常数为5±75ms) ,或电压不超过250V,电流不超过3A,容量为250VA的交流电路(功率因数为0.4±0.1)5000次。

JL-11静态电流继电器(以下简称本继电器)用于发电机、变压器和輸电线的过负新口短路保护装置中作为启动元件。本继电器为集成电路静态型继电器,精度高、功耗小、动作时间快,返回系数高、 整定直观方便、范围宽，提供直流辅助电源后完全可替代电磁型电流继电器，辅助电源采用开关电源变换，交直流通用,工作范围大，从100-300V均能可靠工作。

一、JL1-11电流继电器的参数

1、功率消耗

a、交流回路功耗：小于0.5VA(交流额定值5A时)

b、直流回路功耗：见表2

2、整定误差

a、在整定值范围内,整定平均误差的绝对值不大于3% ;平均误差=( 5次测量平均信一整定值)整定值x100%。

b、在基准条件下,同一整定值上测量的5次动作值的**信和最小值应不大于4%。

c、在一10°C~50°C的温度下,任一整定点误差的绝对信应不大于整定值的5%。

d、在輔助电压80~ 110%变化范围内, 任一整定值整定误差的绝对值应不大于4%。

3、动作时间

1. 1倍整定信的动作时间不大于30 m s ; 2信整定值的动作时间不大于20 m s。

4、返回系数: 0.90~0.95。

5、返回时间:不大于27ms。

二、JL1-11电流继电器的接线图

三、JL1-11电流继电器的开孔尺寸
