JL-11静态电流继电器(以下简称本继电器)用于发电机、变压器和輸电线的过负新口短路保护装置中作为启动元件。本继电器为集成电路静态型继电器,精度高、功耗小、动作时间快,返回系数高、 整定直观方便、范围宽，提供直流辅助电源后完全可替代电磁型电流继电器，辅助电源采用开关电源变换，交直流通用,工作范围大，从100-300V均能可靠工作。

一、JL-11电流继电器的开孔尺寸

二、JL-11电流继电器的接线图

三、JL-11电流继电器的参数

1、功率消耗

a、交流回路功耗：小于0.5VA(交流额定值5A时)

b、直流回路功耗：见表2

2、整定误差

a、在整定值范围内,整定平均误差的绝对值不大于3% ;平均误差=( 5次测量平均信一整定值)整定值x100%。

b、在基准条件下,同一整定值上测量的5次动作值的**信和最小值应不大于4%。

c、在一10°C~50°C的温度下,任一整定点误差的绝对信应不大于整定值的5%。

d、在輔助电压80~ 110%变化范围内, 任一整定值整定误差的绝对值应不大于4%。

3、动作时间

1. 1倍整定信的动作时间不大于30 m s ; 2信整定值的动作时间不大于20 m s。

4、返回系数: 0.90~0.95。

5、返回时间:不大于27ms。

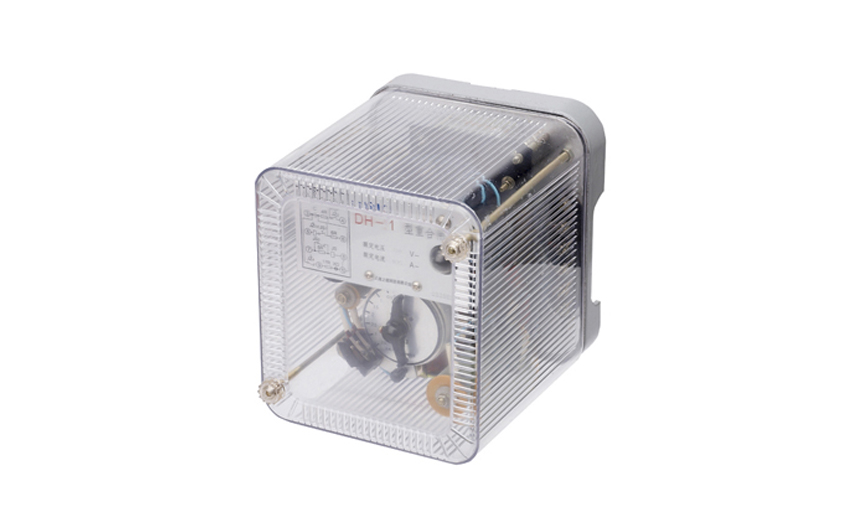

DH-1重合闸继电器用于输电线路上实现三相一次重合闸的控制回路中 。

一、DH-1重合闸继电器的参数

1.继电器的额定电压为DCllOV, 220V。

2.继电器的额定电流(中间元件电流绕组JZ(I)的额定保持电流)为0.25A; 0.5A; IA; 2A; 4A。

3.在额定电压下,当环境温度为20±5°C,相对湿度不大于70%时,电容器充电到中间元件动作所必需的电压的时间(一次重合闸间隔时间)在15s-25s范围内。

4.在70%额定电压下,当环境温度为20±5°C,相对湿度不大于70%时,继电器应保证可靠动作,此时电容器充电到使中间元件动作所必需的电压的时间,允许延长到2min。

5.当中间元件电压绕组没有电压,电流绕组流过额定电流时,衔铁保持在吸合位置。

6.继电器在额定电压下中间元件的触点JZl与JZ(I)串联后,应保证能接通额定电流8倍(不大于8A)的电流历时5s,此后在触点上不应有熔化和粘接的痕迹。

7.在额定电压下,中间元件电流绕组JZ(I)的功率消耗应不大于1.35W。

8.时间元件的延时调整范围为0.25s~ 3.5s。

9  时间元件的线圈串联附加电阻后应能长期经受110%额定电压 。

10.介质强度:继电器各电路对外露非带电金属部分之间应耐受电压2kV,交流50Hz历时lmin试验而无击穿或闪络。

二、DH-1重合闸继电器的接线图

三、DH-1重合闸继电器的开孔尺寸
