JY-11A静态电压继电器用于发电机、变压器和输电线的继电保护装置中，作为过电压保护或低电压闭锁的启动元件。本继电器为集成电路静态型继电器, 精度高、功耗小、动作时间短、返回系数高、整定直观方便、范围宽，且作为低电压继电器使用 无抖动现象, 提供辅助电源后完全可以替代电磁型电压继电器，辅助电源采用开关电源变换，交直流通用，工作范围大，从100-300V均能可靠工作。

一、JY-11A电压继电器的参数

1、辅助电源：AC、DC、100~220V

2、过载能力：交流回路允许长期接通1.2倍额定值。

3、电压整定范围1~240V，40~440V，级差1V。

4、功率消耗：

a、交流回路功耗小于1VA(交流额定值100V时)

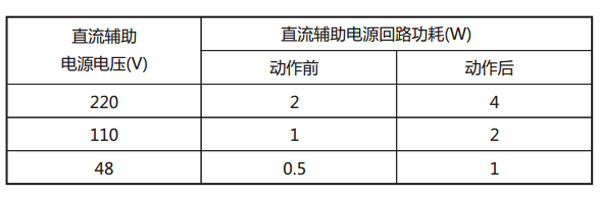

b、直流回路功耗：见下表

5、整定误差

a、整定值在1V-440V范围内，整定平均误差的绝对值不大于3%，平均误差=(5次测量平均值-整定值)/整定值×100%。

b、在基准条件下，同一整定值上测量的5次动作值的**值和最小值应不大于的4%。

c、在-10℃~50℃的温度下，任一整定点误差的绝对值应不大于整定值的4%。

d、在辅助电压80~110%变化范围内，任一整定值整定误差的绝对值应不大于4%。

6、动作时间

a、过电压继电器：1.2倍整定值的动作时间不大于25ms；2倍整定值的动作时间不大于20ms；

b、低电压继电器：0.5倍整定值的动作时间不大于20m。

7、返回系数

a、过电压继电器返回系数为0.85~0.95；

b、低电压继电器返回系数为1.02~1.12；

8、返回时间：不大于27ms。

二、JY-11A电压继电器的开孔尺寸

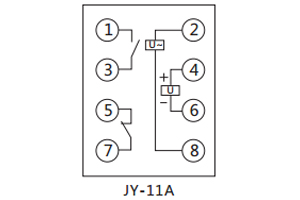

三、JY-11A电压继电器的接线图

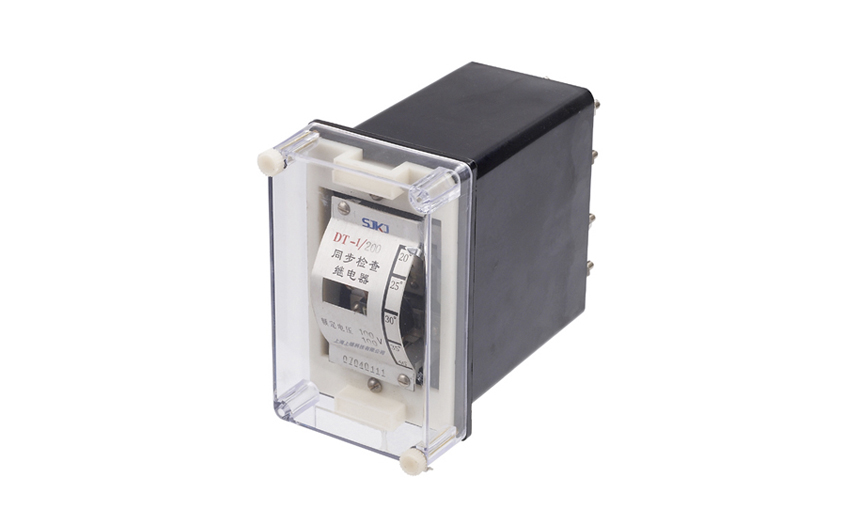

DT-1/200同步检查继电器用于两端供电线路的自动重合闸线路中,以检査线路上电压的存在及线路上和变电站汇流排上电压向量间的相角差。

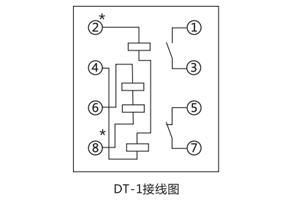

一、DT-1/200同步继电器的接线图

二、DT-1/200同步继电器的开孔尺寸

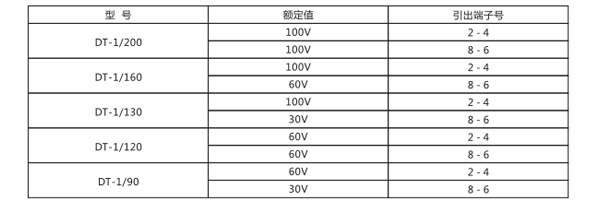

三、DT-1/200同步继电器的参数

在额定电压下,当电压向量间的相角差在20°~40°范围内时继电器动作。

·返回系数:不小于0.8。

·整定刻度误差:不大于±7.5%。

·动作值 一致性:不大于6%。

·功率消耗:不大于3VA。

·介质强度:导电部分对于外壳的绝缘耐受2000V,50Hz交流电,历时1min。

·触点容量:当电压为220V,电流为2A时,在具有电感性负荷的直流电路中(时间常数为5±0.75ms),触点的断开功率为50W,在交流电路中触点的断开功率为250VA。
