JY-11A静态电压继电器用于发电机、变压器和输电线的继电保护装置中，作为过电压保护或低电压闭锁的启动元件。本继电器为集成电路静态型继电器, 精度高、功耗小、动作时间短、返回系数高、整定直观方便、范围宽，且作为低电压继电器使用 无抖动现象, 提供辅助电源后完全可以替代电磁型电压继电器，辅助电源采用开关电源变换，交直流通用，工作范围大，从100-300V均能可靠工作。

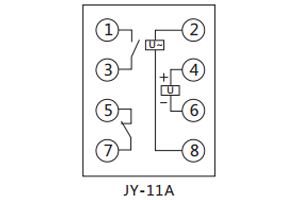

一、JY-11A电压继电器的接线图

二、JY-11A电压继电器的开孔尺寸

三、JY-11A电压继电器的参数

1、辅助电源：AC、DC、100~220V

2、过载能力：交流回路允许长期接通1.2倍额定值。

3、电压整定范围1~240V，40~440V，级差1V。

4、功率消耗：

a、交流回路功耗小于1VA(交流额定值100V时)

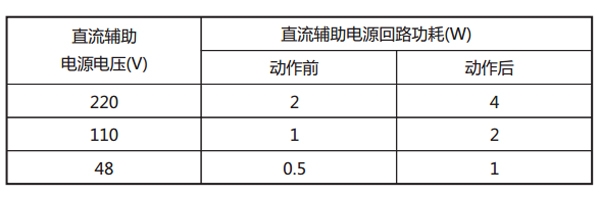

b、直流回路功耗：见下表

5、整定误差

a、整定值在1V-440V范围内，整定平均误差的绝对值不大于3%，平均误差=(5次测量平均值-整定值)/整定值×100%。

b、在基准条件下，同一整定值上测量的5次动作值的**值和最小值应不大于的4%。

c、在-10℃~50℃的温度下，任一整定点误差的绝对值应不大于整定值的4%。

d、在辅助电压80~110%变化范围内，任一整定值整定误差的绝对值应不大于4%。

6、动作时间

a、过电压继电器：1.2倍整定值的动作时间不大于25ms；2倍整定值的动作时间不大于20ms；

b、低电压继电器：0.5倍整定值的动作时间不大于20m。

7、返回系数

a、过电压继电器返回系数为0.85~0.95；

b、低电压继电器返回系数为1.02~1.12；

8、返回时间：不大于27ms。

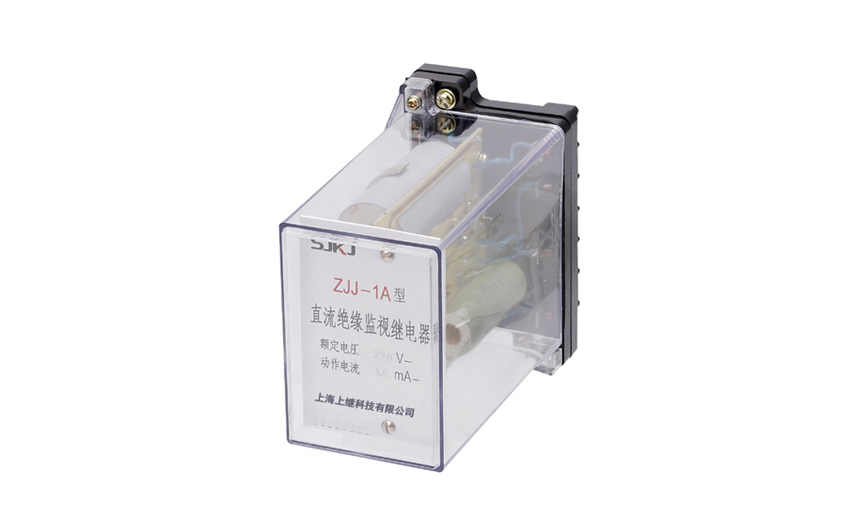

ZJJ-1A直流绝缘监视继电器是监视直流母线绝缘情況的一种继电器。适用于监视低压直流母线绝缘情况。当母线对地绝线降低到一定值时,继电器可预发警告信号。

一、ZJJ-1A绝缘监视继电器的参数

电压等级和电流值: 220V15mA、220V2.2mA、110V3.1mA、48V6.3mA。

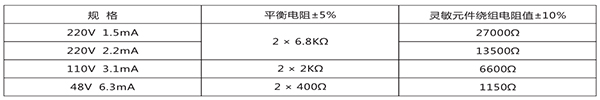

继电器的平衡电阻和灵敏元件电阻值

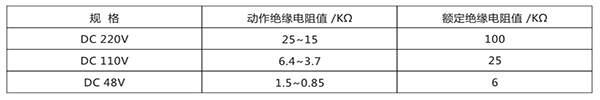

继电器动作值:当母线任何一侧对地绝缘电阻下降到下表规定值时.继电器应可靠动作。

功率消耗:不大于4.5W。

二、ZJJ-1A绝缘监视继电器的开孔尺寸

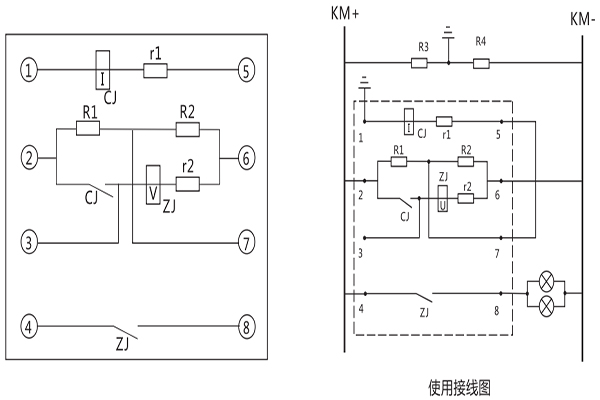

三、ZJJ-1A绝缘监视继电器的接线图
