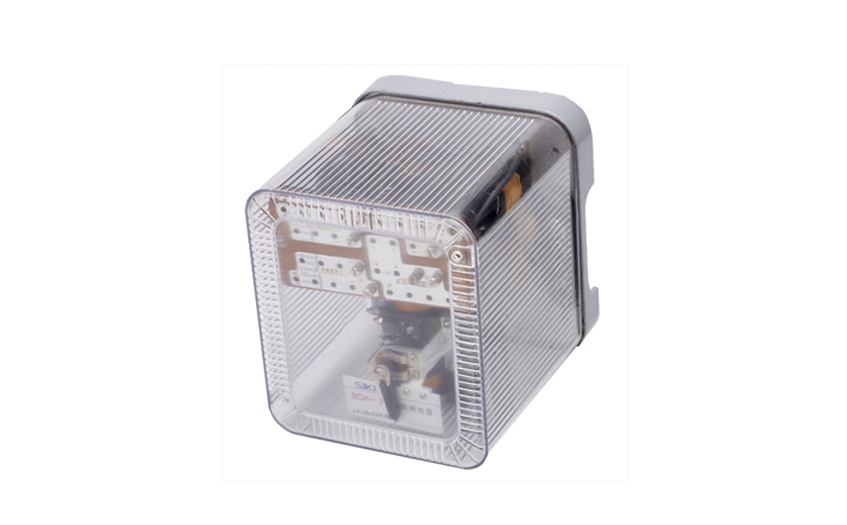

BCH-1差动继电器具有一个制动绕组,能对两绕组及三绕组电力变压器进行单相差动保护。

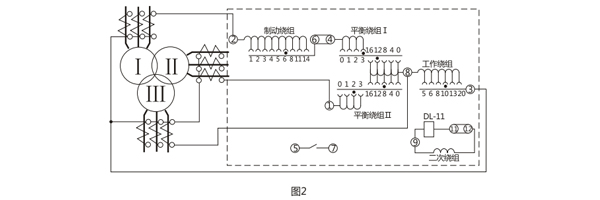

一、BCH-1差动继电器的接线图

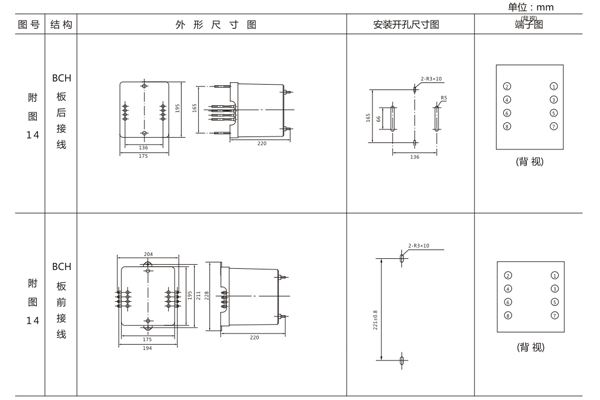

二、BCH-1差动继电器的开孔尺寸

三、BCH-1差动继电器的参数

1.额定定电流5A,额定频率50Hz。

2 无制动时继电器的起始动作安匝AWo=60±4。

3.当用于保护三绕组电力变压器时,其动作电流可在3A至12A的范围内进行整定(AWo=60) ,对于动作的最小整定值,其**平衡系数接近于2 。

当用于保护两绕组电力变压器时,其动作电流可以在1.55A至12A的范围内进行整定。

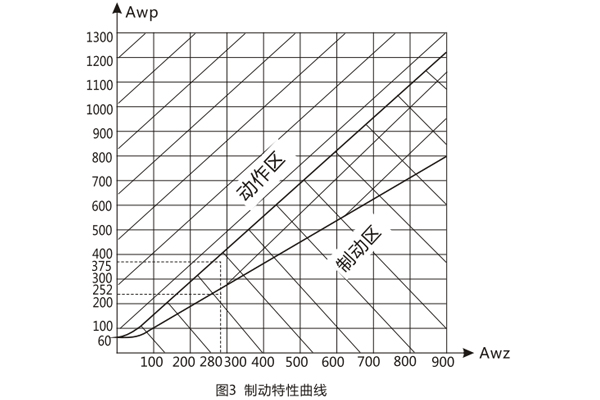

4.由动作电流与制动电流的比值所决定的制动系数Kz可以在广泛的范围内变化,图3的制动特性AWp=f(AWz)是其极限范围,它与工作电流济口制动电流间的相位角有关,但无论在任何角下都不应越出曲线的范围。

5.可靠系数(当一次动作电流等于5IDz的继电器正弦动作电流与当一次动作电流等于5IDZ的正弦动作电流的比值)不小于1.35。

6. 3倍动作电流时差动继电器的动作时间不大于0.035s。

7.继电器具有一个动合触点,在电感性负荷的直流电路中, (其时间常数不大于5x10's) ,且电压不大于220V,电流不大于2A时,触点的断开容量50W。

8.在正常工作状态下当电流为5A且变流器的制动绕组平衡绕组在全部匝数投入的情况下继电器的单相功率消耗不大于8.5VA。

9.变流器的工作、平衡和制动绕组可长期通过电流10A。

10.介质强度  继电器的电路对外露非带电金属部分之间应能耐受2kV, 50Hz的交流电压历时1min而无击穿或闪络现象。

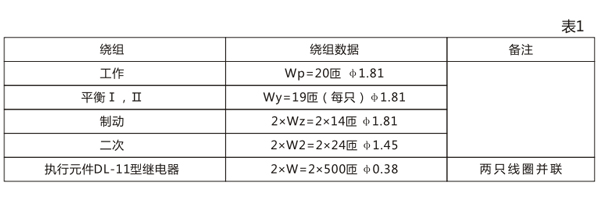

11.继电器的绕组数据如表1所示。

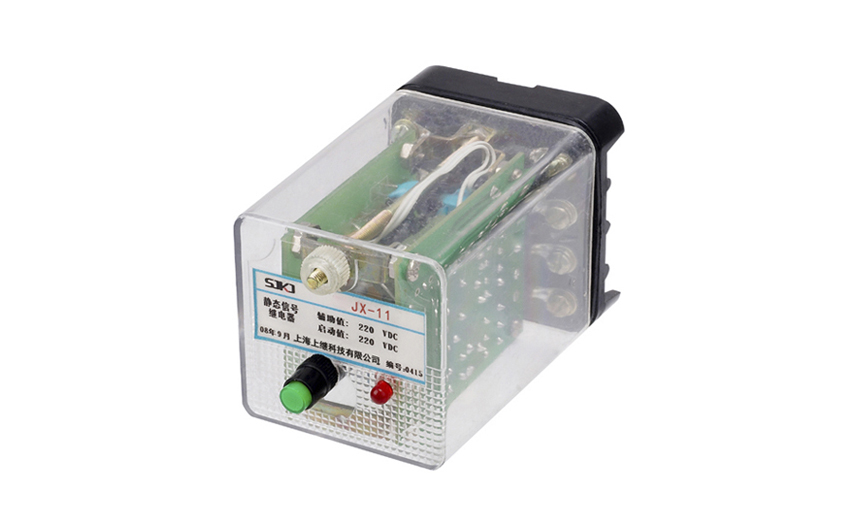

JX-11集成电路信号继电器应用于直流操作保护线路中,作为信号指示器用。继电器由电流或电压动作,灯光信号,磁保持,手复归或电复归。可靠性好,可替代原有的DX-11、 DX-11A系列、 DX-8、 DX-8G系列, DXM-2A系列, DX-30系列等电磁型信号继电器。

一、JX-11信号继电器的参数

1.电压型继电器

a)额定直流电压:12V, 24V, 48V. 110V, 220V;

b)辅助直流工作电压:48V, 110V, 220V。

1.1继电器动作值不大于70%额定值。

2.电流型继电器

a)动作电流0.01A-2A通用;

b)辅助直流工作电压:48V,110V,220V。

2.1继电器动作电流不大于90%额定值,**允许电流2A。

3.动作时间

继电器动作时间不大于15ms。

4.功率消耗

继电器直流回路功率消耗:

220V:动作前不大于2W,动作时(信号未消失时)功率消耗不大于7.5W,动作后(保持后)功率消耗不大于4W;

110V:动作前不大于1.5W.动作时(信号未消失时)功率消耗不大于5W,动作后(保持时)功率消耗不大于2.5W;

48V:动作前不大于0.5W,动作时(信号未消失时)功率消耗不、大于3.5W,动作后(保持时)功率消耗不大于1.5W;

启动回路功耗:对电压型继电器不大于2W,对电流型继电器在额定电流下,启动回路压降不超过1.7V。

5.触点断开容量

a)直流电路;在电流不大于2A,电压不大于250V的条件下,对外输出触点能断开时间常数为5ms±0.75ms的直流有感负荷30W。

b)交流电路:在电流不大于1A,电压不大于250V的条件下,对外输出触点能断开功率因数cosφ为0.4±0.1的电路的负荷250VA。

6.工作条件

a)使用地点不允许有爆炸危险的介质,周围介质中不含有腐蚀金属和破坏绝缘的气体及导电介质,不允许充满水蒸气和有较严重的霉菌存在 ;

b)使用地点不允许有较强的振动和冲击;

c)使用地点应具有防御雨、雪、风、沙的设施;

d)使用地点不允许超过1.5mT的外磁感应强度。

7 介质强度

继电器各导电路对外露的非带电金属部分及外売之间,应能承受2㎸(有效値) ,输入电路对触点之间应能承受1㎸(有效値),50Hz的交流试验电压,历时1min试验 ,应无绝缘击穿及闪络现象。

8 电气抗干扰继电器应符合GB7261和GB6261 «静态继电器及保护装置的电气抗干扰试验» 。

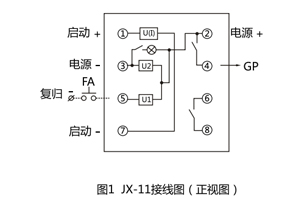

二、JX-11信号继电器的接线图

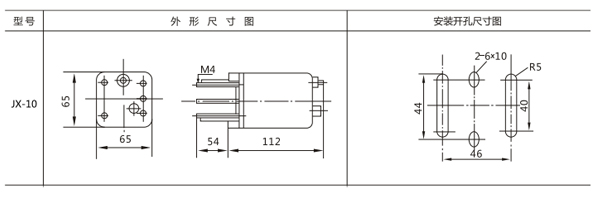

三、JX-11信号继电器的开孔尺寸
