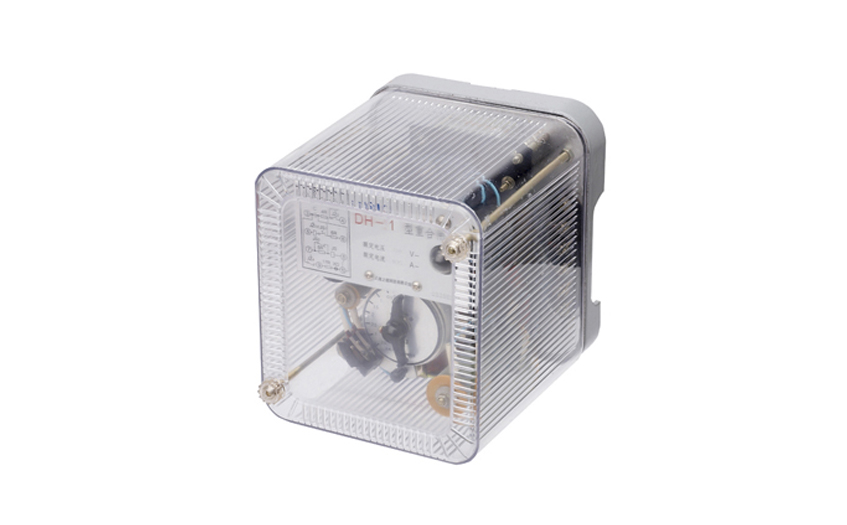

DH-1重合闸继电器用于输电线路上实现三相一次重合闸的控制回路中 。
一、DH-1重合闸继电器的接线图
二、DH-1重合闸继电器的开孔尺寸
三、DH-1重合闸继电器的参数
1.继电器的额定电压为DCllOV, 220V。
2.继电器的额定电流(中间元件电流绕组JZ(I)的额定保持电流)为0.25A; 0.5A; IA; 2A; 4A。
3.在额定电压下,当环境温度为20±5°C,相对湿度不大于70%时,电容器充电到中间元件动作所必需的电压的时间(一次重合闸间隔时间)在15s-25s范围内 。
4.在70%额定电压下,当环境温度为20±5°C,相对湿度不大于70%时,继电器应保证可靠动作,此时电容器充电到使中间元件动作所必需的电压的时间,允许延长到2min。
5.当中间元件电压绕组没有电压,电流绕组流过额定电流时,衔铁保持在吸合位置。
6.继电器在额定电压下中间元件的触点JZl与JZ(I)串联后,应保证能接通额定电流8倍(不大于8A)的电流历时5s,此后在触点上不应有熔化和粘接的痕迹。
7.在额定电压下,中间元件电流绕组JZ(I)的功率消耗应不大于1.35W。
8.时间元件的延时调整范围为0.25s~ 3.5s。
9 时间元件的线圈串联附加电阻后应能长期经受110%额定电压 。
10.介质强度:继电器各电路对外露非带电金属部分之间应耐受电压2kV,交流50Hz历时lmin试验而无击穿或闪络。

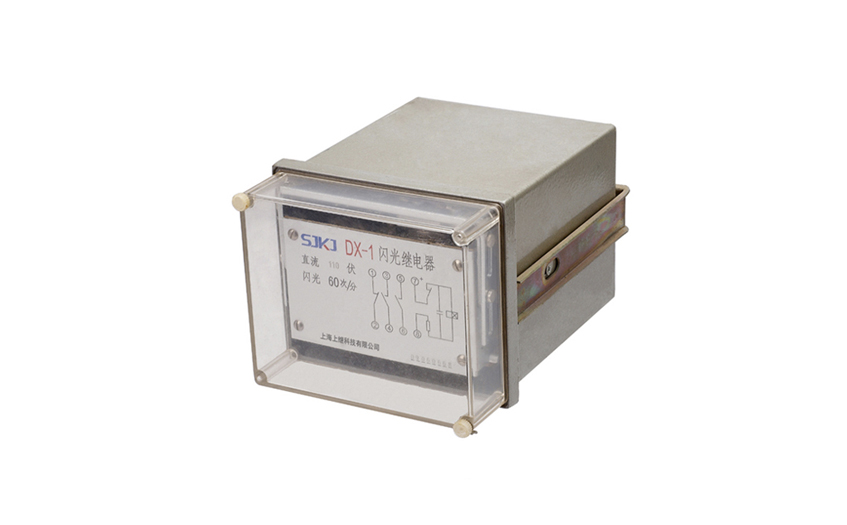

DX-1闪光继电器用于信号回路。当工作线圈电源接通后，触点可周期性的接通和断开，使受控的灯光信号发出闪光。
一、DX-1闪光继电器的参数
●额定值：DC 220V、110V、48V。
●触点形式：2组动合、1组动断。
●闪光频率：每分钟60±20次。
●动作值：不大于70％额定值。
●功率消耗：不大于3W。
●触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为 50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。
●介质强度：产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受2000V(有效值)50Hz的交流电压，历时1分钟 试验，而无绝缘击穿或闪络现象。

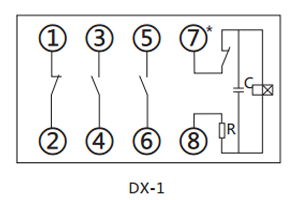

二、DX-1闪光继电器的接线图

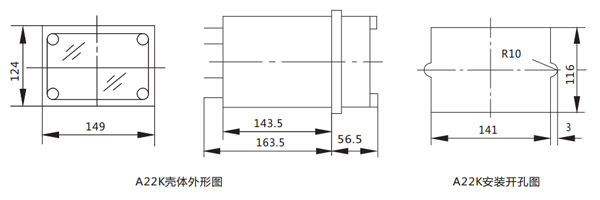

三、DX-1闪光继电器的开孔尺寸
