冲击继电器与重合闸继电器区别和应用-上海上继科技有限公司
发表时间：2019-07-30 08:06 浏览次数：321 〖返回〗

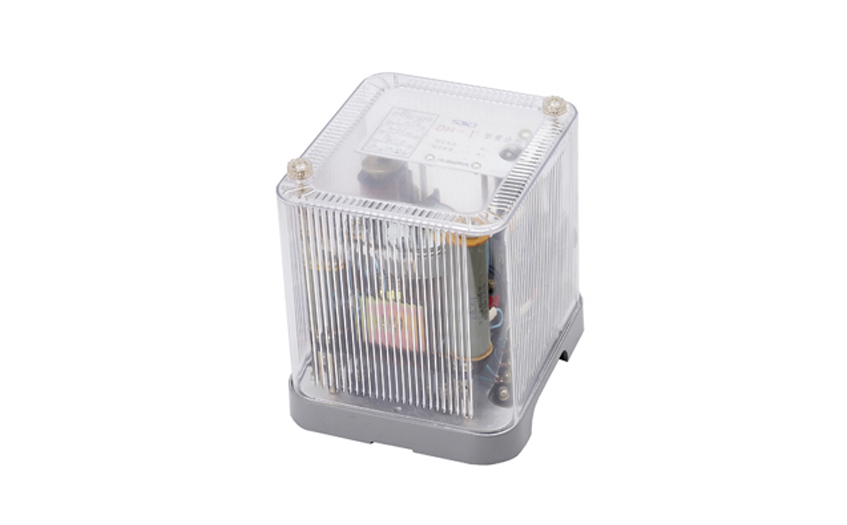

DH-1重合闸继电器用于输电线路上实现三相一次重合闸的控制回路中 。
一、DH-1重合闸继电器的接线图

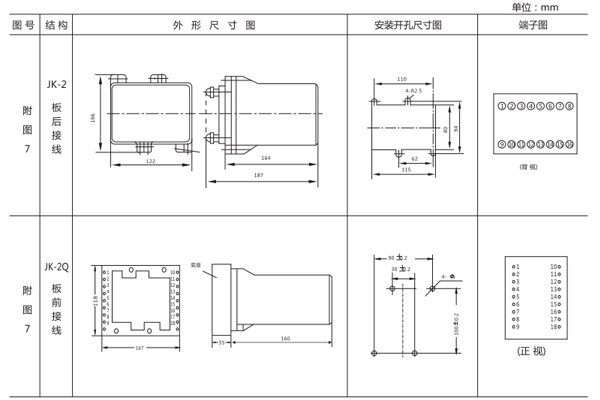

二、DH-1重合闸继电器的开孔尺寸
三、DH-1重合闸继电器的参数
1.继电器的额定电压为DCllOV, 220V。
2.继电器的额定电流(中间元件电流绕组JZ(I)的额定保持电流)为0.25A; 0.5A; IA; 2A; 4A。
3.在额定电压下,当环境温度为20±5°C,相对湿度不大于70%时,电容器充电到中间元件动作所必需的电压的时间(一次重合闸间隔时间)在15s-25s范围内 。
4.在70%额定电压下,当环境温度为20±5°C,相对湿度不大于70%时,继电器应保证可靠动作,此时电容器充电到使中间元件动作所必需的电压的时间,允许延长到2min。
5.当中间元件电压绕组没有电压,电流绕组流过额定电流时,衔铁保持在吸合位置。
6.继电器在额定电压下中间元件的触点JZl与JZ(I)串联后,应保证能接通额定电流8倍(不大于8A)的电流历时5s,此后在触点上不应有熔化和粘接的痕迹。
7.在额定电压下,中间元件电流绕组JZ(I)的功率消耗应不大于1.35W。
8.时间元件的延时调整范围为0.25s~ 3.5s。
9 时间元件的线圈串联附加电阻后应能长期经受110%额定电压 。
10.介质强度:继电器各电路对外露非带电金属部分之间应耐受电压2kV,交流50Hz历时lmin试验而无击穿或闪络。
ZJC-3静态冲击继电器在输配电线路中应用于直流操作的保护与控制中作为集中信号装置的主要元件,也可以用于特殊信号设备中。
一、ZJC-3冲击继电器的参数
1、最小冲击动作直流电流: 0.015A;施加90%额定的最小冲击动作电流,装置应能可靠动作在-10°C~+50°C温度下,冲击动作电流不大于0.015A。
2、**冲击稳定直流电流: 3.20A。
3、功率消耗:
a、工作回路功率消耗: DC48V时≤1.5W; DC110V时≤3W; DC220V时≤5.5W。
b、启动回路功率消耗:冲击直流电流为3.2A≤1.5W时。
4、在一般情况下,继电器处于自动复归状态,继电器动作后保持5~10s自动复归;需要保持时,将保持端与电源负端连接,手动复归时,将复归端与电源正端或负端接通一下,勿闭锁。
注意: ZJC-3型功能和外部接线同ZC-23/A型,有断电复J三1功能,但无自动复归功能.若需此功能,订货时需注明;另如对最小冲击电流、自动复归时间等有特殊要求也需注明。
二、ZJC-3冲击继电器的开孔尺寸

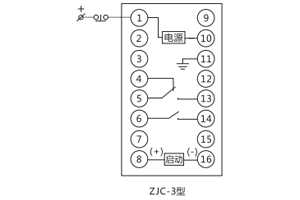

三、ZJC-3冲击继电器的接线图
