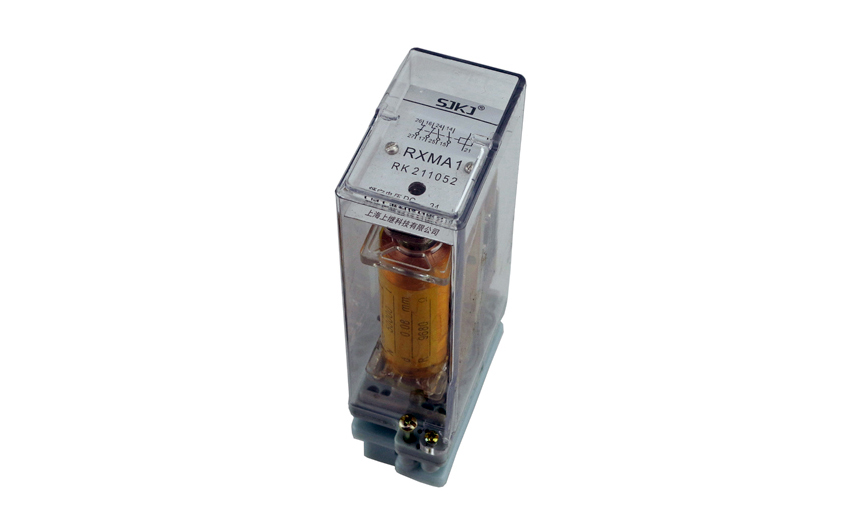

发表时间:2019-07-30 08:46 浏览次数:274 〖返回〗RXMA1中间继电器用于电力系统二次回路及工业自动化控制回路中,作为中间辅助,扩大控制回路之用。

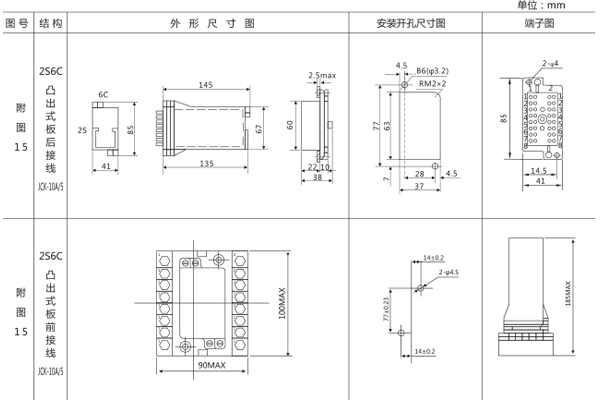

一、RXMA1中间继电器的开孔尺寸

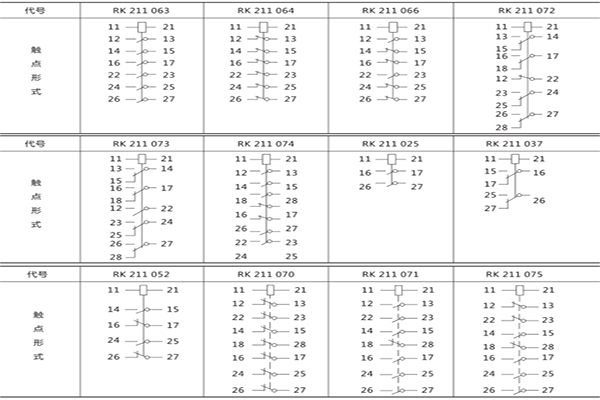

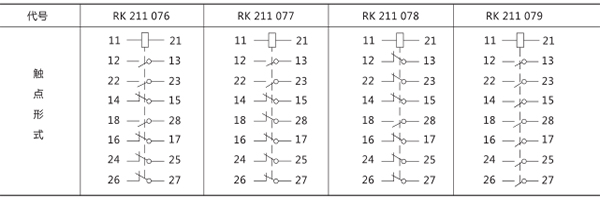

二、RXMA1中间继电器的触点形式
三、RXMA1中间继电器的参数
1动作电压: DC.<70%额定电压 。
2返回电压: DC.>5%额定电压 。
3动作时间:动合触点,40ms,动断触点,30ms。
4线圈功耗:<2W
5触点长期允许通过5A电流
当通过电流的时间<200ms,允许通过90A电流;
当通过电流的时间为1s时,允许通过50A电流。

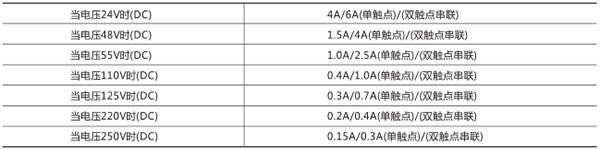

6触点断开能力: AC250V时为5A(功率因数>0.4)为250VA。
DC250V时为2A(L/R=40ms)为45W。
7绝缘耐压: 50Hz, lmin, 2kV。
8冲击电压: 5kV。
9能承受5-15Hz中等震级的地震波冲击。

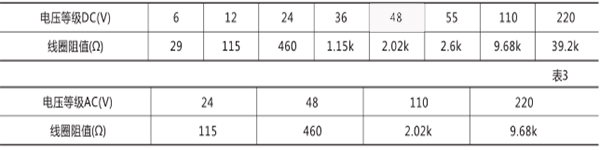

10额定电压及线圈阻值。

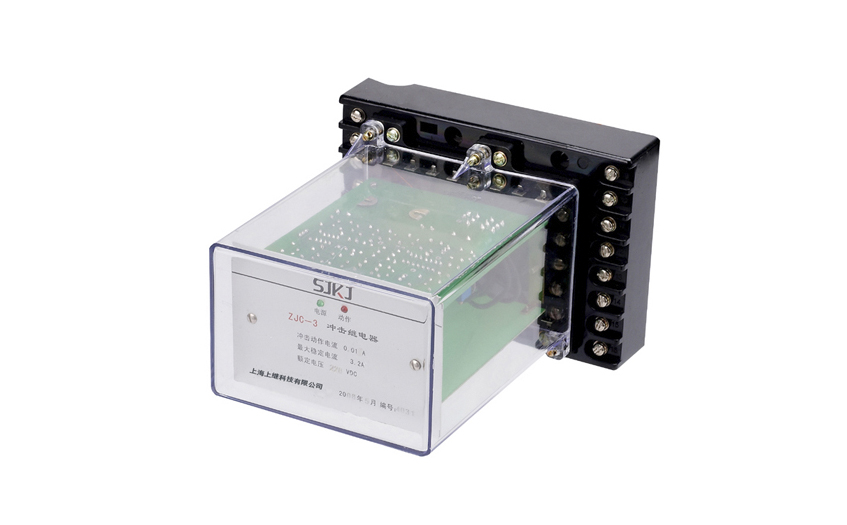

ZJC-3静态冲击继电器在输配电线路中应用于直流操作的保护与控制中作为集中信号装置的主要元件,也可以用于特殊信号设备中。
一、ZJC-3冲击继电器的参数
1、最小冲击动作直流电流: 0.015A;施加90%额定的最小冲击动作电流,装置应能可靠动作在-10°C~+50°C温度下,冲击动作电流不大于0.015A。
2、**冲击稳定直流电流: 3.20A。
3、功率消耗:
a、工作回路功率消耗: DC48V时≤1.5W; DC110V时≤3W; DC220V时≤5.5W。
b、启动回路功率消耗:冲击直流电流为3.2A≤1.5W时。
4、在一般情况下,继电器处于自动复归状态,继电器动作后保持5~10s自动复归;需要保持时,将保持端与电源负端连接,手动复归时,将复归端与电源正端或负端接通一下,勿闭锁。
注意: ZJC-3型功能和外部接线同ZC-23/A型,有断电复J三1功能,但无自动复归功能.若需此功能,订货时需注明;另如对最小冲击电流、自动复归时间等有特殊要求也需注明。

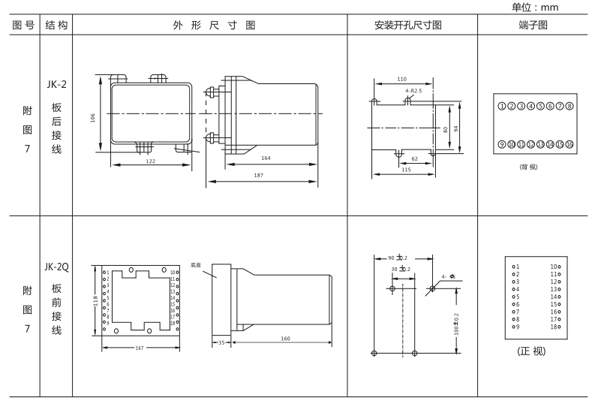

二、ZJC-3冲击继电器的开孔尺寸

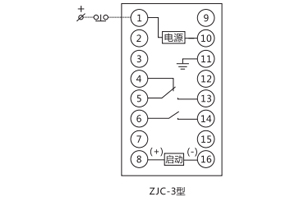

三、ZJC-3冲击继电器的接线图
