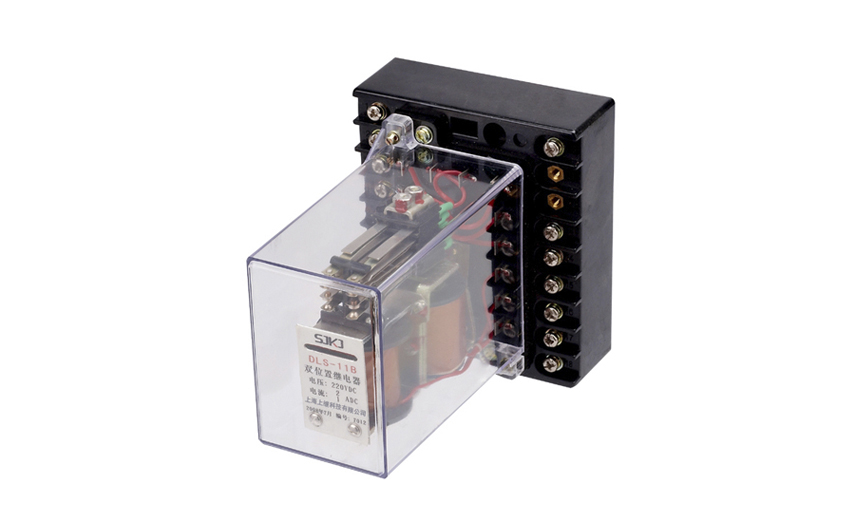

DLS-11B双位置继电器(以下简称继电器)用于直流操作的各种保护和自动控制线路中,以实现机械闭锁。

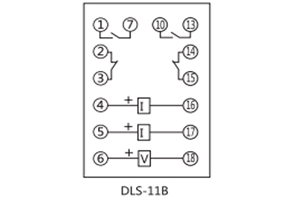

一、DLS-11B双位置继电器的接线图
二、DLS-11B双位置继电器的开孔尺寸
三、DLS-11B双位置继电器的参数
1.额定电压:跳闸线圈DC220V、110V、48V。
2.额定电流:跳闸线圈1A、2A、4A、6A;合闸线圈0.5A、1A、2A、4A。
3.动作值:动作电压不大于70%额定电压;动作电流不大于额定电流。
4.功率消耗:不大于12W。
5 介质强度
产品各导电电路连在一起对外露的非带电金属零件或外壳之间 ,以及线圈电路对触点电路之间,应能承受2㎸(有效值) , 50Hz的交流试验电压历时1min的试验,而无绝缘击穿或闪络现象。
6.触点性能
产品触点应能断开电压不超过250V,电流不超过1A ,容量为50W的直流有感负荷电路(时间常数为5±75ms) ,或电压不超过250V,电流不超过3A,容量为250VA的交流电路(功率因数为0.4±0.1)5000次。

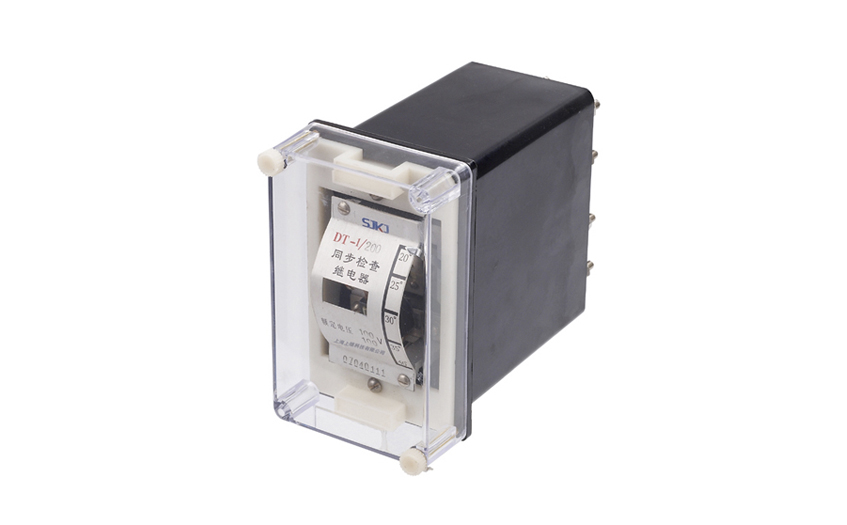

DT-1/200同步检查继电器用于两端供电线路的自动重合闸线路中,以检査线路上电压的存在及线路上和变电站汇流排上电压向量间的相角差。

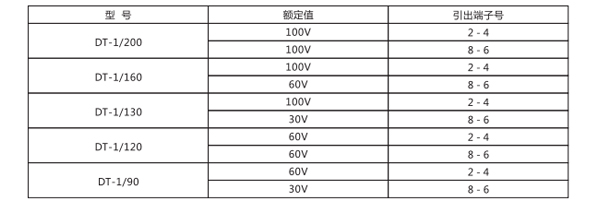

一、DT1/200同步继电器的参数
在额定电压下,当电压向量间的相角差在20°~40°范围内时继电器动作。
·返回系数:不小于0.8。
·整定刻度误差:不大于±7.5%。
·动作值 一致性:不大于6%。
·功率消耗:不大于3VA。
·介质强度:导电部分对于外壳的绝缘耐受2000V,50Hz交流电,历时1min。
·触点容量:当电压为220V,电流为2A时,在具有电感性负荷的直流电路中(时间常数为5±0.75ms),触点的断开功率为50W,在交流电路中触点的断开功率为25OVA。

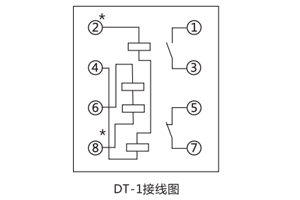

二、DT1/200同步继电器的接线图
三、DT1/200同步继电器的开孔尺寸
