同步继电器与重合闸继电器区别和应用-上海上继科技有限公司

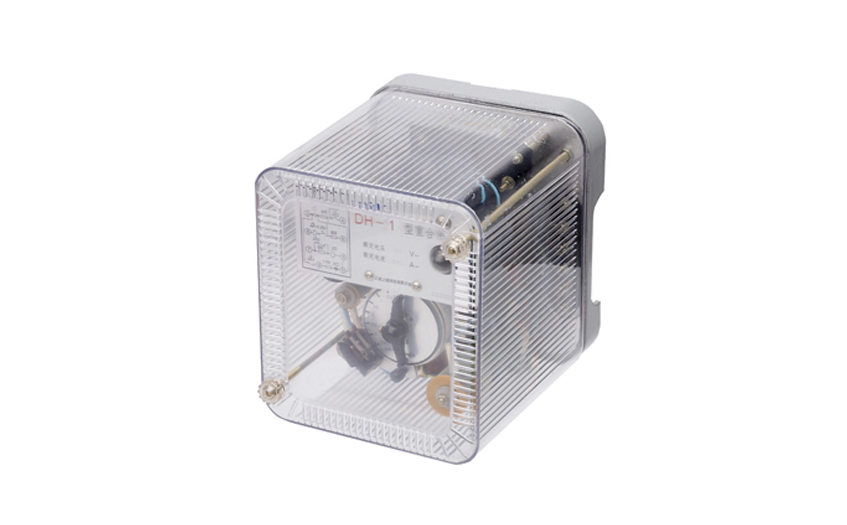

DH-1重合闸继电器用于输电线路上实现三相一次重合闸的控制回路中 。

一、DH-1重合闸继电器的接线图

二、DH-1重合闸继电器的开孔尺寸

三、DH-1重合闸继电器的参数

1.继电器的额定电压为DCllOV, 220V。

2.继电器的额定电流(中间元件电流绕组JZ(I)的额定保持电流)为0.25A; 0.5A; IA; 2A; 4A。

3.在额定电压下,当环境温度为20±5°C,相对湿度不大于70%时,电容器充电到中间元件动作所必需的电压的时间(一次重合闸间隔时间)在15s-25s范围内 。

4.在70%额定电压下,当环境温度为20±5°C,相对湿度不大于70%时,继电器应保证可靠动作,此时电容器充电到使中间元件动作所必需的电压的时间,允许延长到2min。

5.当中间元件电压绕组没有电压,电流绕组流过额定电流时,衔铁保持在吸合位置。

6.继电器在额定电压下中间元件的触点JZl与JZ(I)串联后,应保证能接通额定电流8倍(不大于8A)的电流历时5s,此后在触点上不应有熔化和粘接的痕迹。

7.在额定电压下,中间元件电流绕组JZ(I)的功率消耗应不大于1.35W。

8.时间元件的延时调整范围为0.25s~ 3.5s。

9  时间元件的线圈串联附加电阻后应能长期经受110%额定电压 。

10.介质强度:继电器各电路对外露非带电金属部分之间应耐受电压2kV,交流50Hz历时lmin试验而无击穿或闪络。

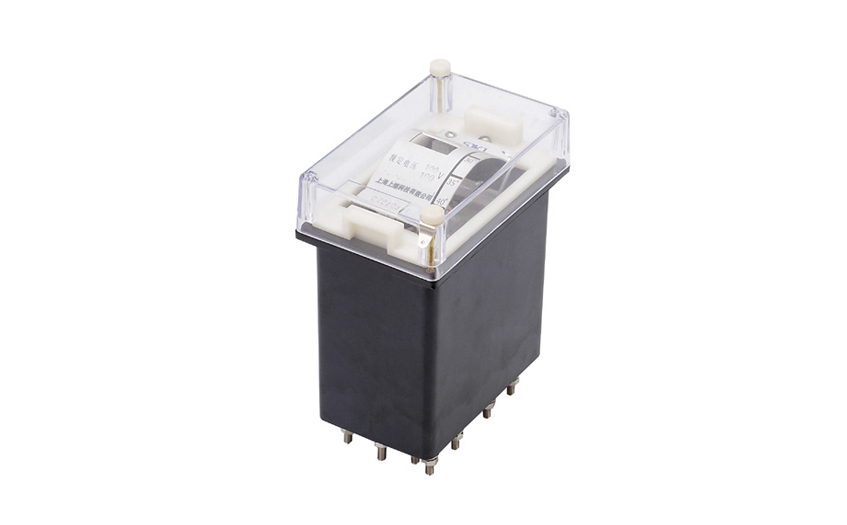

DT-1/200同步检查继电器用于两端供电线路的自动重合闸线路中,以检査线路上电压的存在及线路上和变电站汇流排上电压向量间的相角差。

一、DT-1/200同步继电器的开孔尺寸

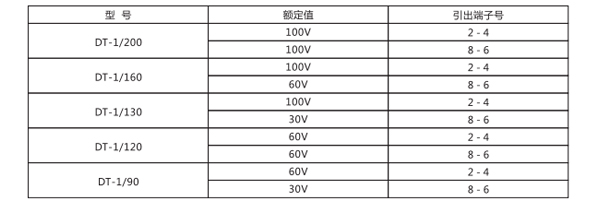

二、DT-1/200同步继电器的参数

在额定电压下,当电压向量间的相角差在20°~40°范围内时继电器动作。

·返回系数:不小于0.8。

·整定刻度误差:不大于±7.5%。

·动作值 一致性:不大于6%。

·功率消耗:不大于3VA。

·介质强度:导电部分对于外壳的绝缘耐受2000V,50Hz交流电,历时1min。

·触点容量:当电压为220V,电流为2A时,在具有电感性负荷的直流电路中(时间常数为5±0.75ms),触点的断开功率为50W,在交流电路中触点的断开功率为25OVA。

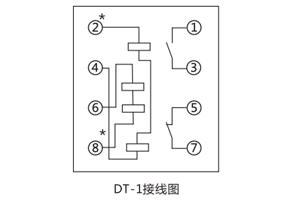

三、DT-1/200同步继电器的接线图
