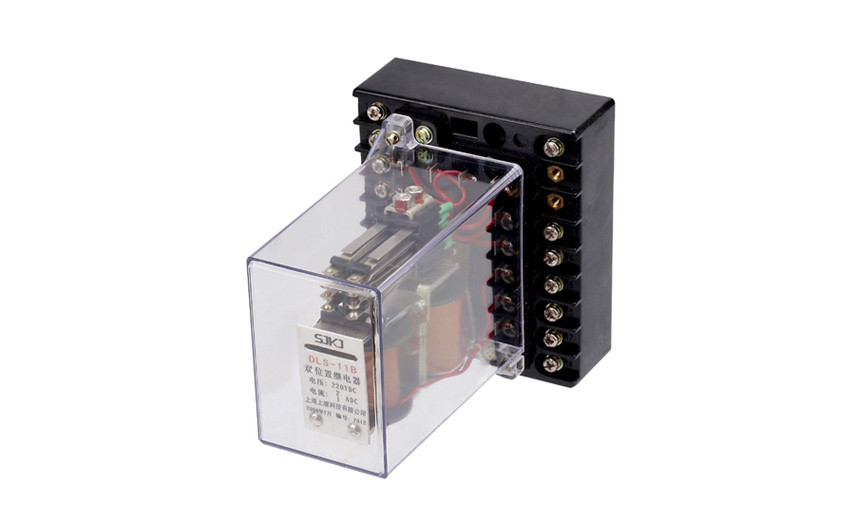

DLS-11B双位置继电器(以下简称继电器)用于直流操作的各种保护和自动控制线路中,以实现机械闭锁。

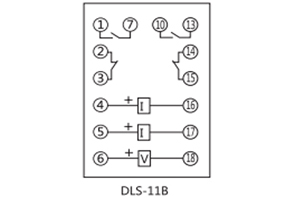

一、DLS-11B双位置继电器的接线图

二、DLS-11B双位置继电器的开孔尺寸

三、DLS-11B双位置继电器的参数

1.额定电压:跳闸线圈DC220V、110V、48V。

2.额定电流:跳闸线圈1A、2A、4A、6A;合闸线圈0.5A、1A、2A、4A。

3.动作值:动作电压不大于70%额定电压;动作电流不大于额定电流。

4.功率消耗:不大于12W。

5 介质强度

产品各导电电路连在一起对外露的非带电金属零件或外壳之间 ,以及线圈电路对触点电路之间,应能承受2㎸(有效值) , 50Hz的交流试验电压历时1min的试验,而无绝缘击穿或闪络现象。

6.触点性能

产品触点应能断开电压不超过250V,电流不超过1A ,容量为50W的直流有感负荷电路(时间常数为5±75ms) ,或电压不超过250V,电流不超过3A,容量为250VA的交流电路(功率因数为0.4±0.1)5000次。

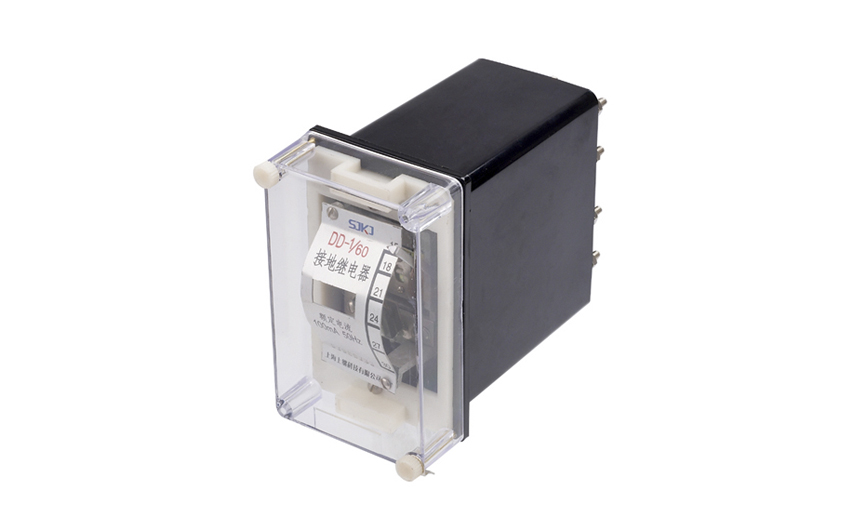

DD-1/60接地继电器,为瞬时动作的过电流继电器,用作小电流接地电力系统高电压三相交流发电机和电动机的接地零序过电流保护。继电器线圈接零序电流互感器(电缆式、母线式、或者有三个相电流互感器组成的零序电流滤过器)。当被保护电机的零点经阻抗接地时继电器接入变流器的差动回路。当继电器接入由三个电流互感器组成零序电流滤过器时,还应接入闭锁继电器,以防止由于外部穿越性短路不稳定电流可能引起的误动作。

一、DD-1/60接地继电器的开孔尺寸

二、DD-1/60接地继电器的参数

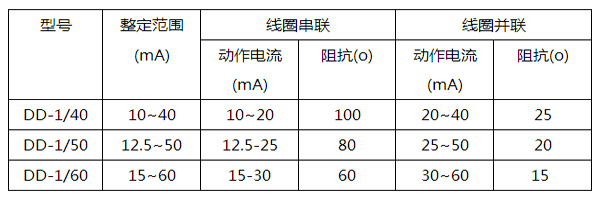

继电器动作电流的整定范围和线圈阻抗值。

各种规格继电器,在线圈串联或并联时,其阻抗角为+35°。

·额定电流:100mA、频率50Hz。

·整定刻度误差:不大于±6%。

·动作值变差:不大于6%。

·返回系数:不小于0.5。

·功率消耗:在最小整定电流时不大于0.015VA。

·动作时间:在1.2信整定电流时,动作时间不大于0.3s; 3倍整定电流时,动作时间不大于0.1s。

·触点容量:电压不大于250V,电流不大于0.5A时,继电器触点断开容量在直流有感负荷电路中间常数为5±0.75ms)为20W,在交流回路中为100VA。

·介质强度:继电器电路与外壳金属之间的绝缘应耐受交流50Hz,电压2000V历时1min的试验而无击穿或闪络现象。

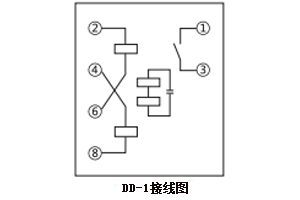

三、DD-1/60接地继电器的接线图
