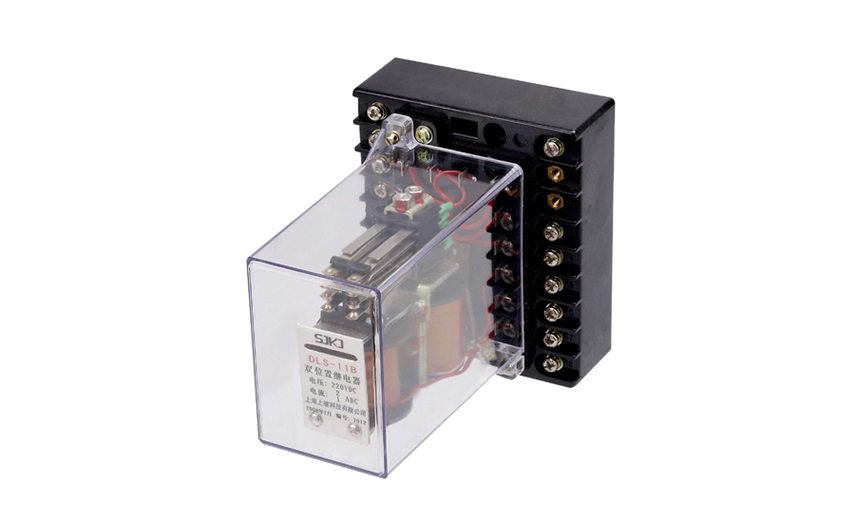

DLS-11B双位置继电器(以下简称继电器)用于直流操作的各种保护和自动控制线路中,以实现机械闭锁。

一、DLS-11B双位置继电器的开孔尺寸

二、DLS-11B双位置继电器的参数

1.额定电压:跳闸线圈DC220V、110V、48V。

2.额定电流:跳闸线圈1A、2A、4A、6A;合闸线圈0.5A、1A、2A、4A。

3.动作值:动作电压不大于70%额定电压;动作电流不大于额定电流。

4.功率消耗:不大于12W。

5 介质强度

产品各导电电路连在一起对外露的非带电金属零件或外壳之间 ,以及线圈电路对触点电路之间,应能承受2㎸(有效值) , 50Hz的交流试验电压历时1min的试验,而无绝缘击穿或闪络现象。

6.触点性能

产品触点应能断开电压不超过250V,电流不超过1A ,容量为50W的直流有感负荷电路(时间常数为5±75ms) ,或电压不超过250V,电流不超过3A,容量为250VA的交流电路(功率因数为0.4±0.1)5000次。

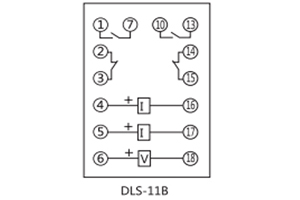

三、DLS-11B双位置继电器的接线图

BCH-1差动继电器具有一个制动绕组,能对两绕组及三绕组电力变压器进行单相差动保护。

一、BCH-1差动继电器的接线图

二、BCH-1差动继电器的参数

1.额定定电流5A,额定频率50Hz。

2 无制动时继电器的起始动作安匝AWo=60±4。

3.当用于保护三绕组电力变压器时,其动作电流可在3A至12A的范围内进行整定(AWo=60) ,对于动作的最小整定值,其**平衡系数接近于2 。

当用于保护两绕组电力变压器时,其动作电流可以在1.55A至12A的范围内进行整定。

4.由动作电流与制动电流的比值所决定的制动系数Kz可以在广泛的范围内变化,图3的制动特性AWp=f(AWz)是其极限范围,它与工作电流济口制动电流间的相位角有关,但无论在任何角下都不应越出曲线的范围。

5.可靠系数(当一次动作电流等于5IDz的继电器正弦动作电流与当一次动作电流等于5IDZ的正弦动作电流的比值)不小于1.35。

6. 3倍动作电流时差动继电器的动作时间不大于0.035s。

7.继电器具有一个动合触点,在电感性负荷的直流电路中, (其时间常数不大于5x10's) ,且电压不大于220V,电流不大于2A时,触点的断开容量50W。

8.在正常工作状态下当电流为5A且变流器的制动绕组平衡绕组在全部匝数投入的情况下继电器的单相功率消耗不大于8.5VA。

9.变流器的工作、平衡和制动绕组可长期通过电流10A。

10.介质强度  继电器的电路对外露非带电金属部分之间应能耐受2kV, 50Hz的交流电压历时1min而无击穿或闪络现象。

11.继电器的绕组数据如表1所示。

三、BCH-1差动继电器的开孔尺寸
