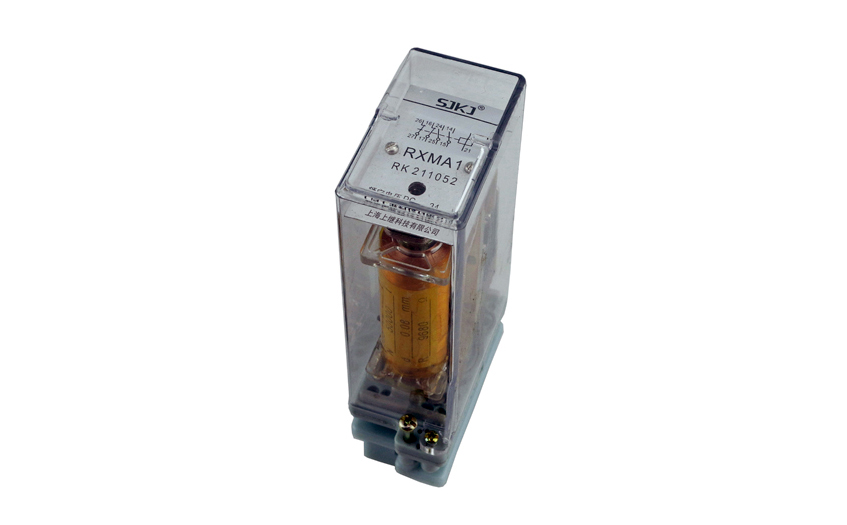

RXMA1中间继电器用于电力系统二次回路及工业自动化控制回路中,作为中间辅助,扩大控制回路之用。

一、RXMA1中间继电器的开孔尺寸

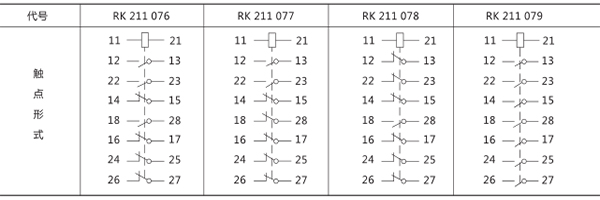

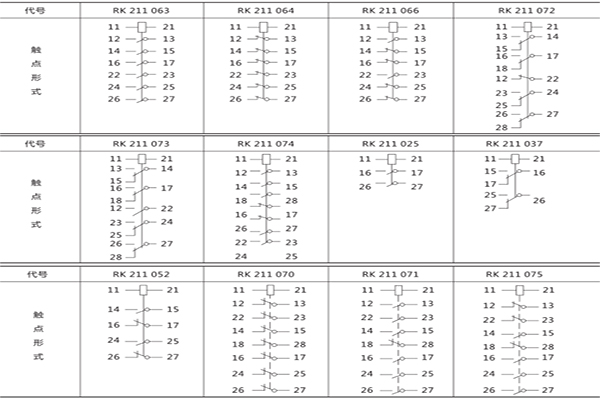

二、RXMA1中间继电器的触点形式

三、RXMA1中间继电器的参数

1动作电压: DC.<70%额定电压 。

2返回电压: DC.>5%额定电压 。

3动作时间:动合触点,40ms,动断触点,30ms。

4线圈功耗:<2W

5触点长期允许通过5A电流

   当通过电流的时间<200ms,允许通过90A电流;

   当通过电流的时间为1s时,允许通过50A电流。

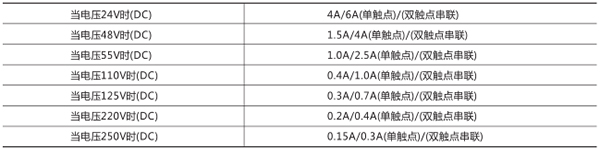

6触点断开能力: AC250V时为5A(功率因数>0.4)为250VA。

   DC250V时为2A(L/R=40ms)为45W。

7绝缘耐压: 50Hz, lmin, 2kV。

8冲击电压: 5kV。

9能承受5-15Hz中等震级的地震波冲击。

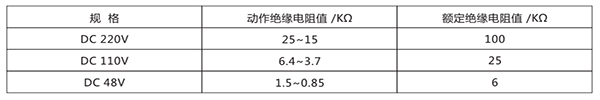

10额定电压及线圈阻值。

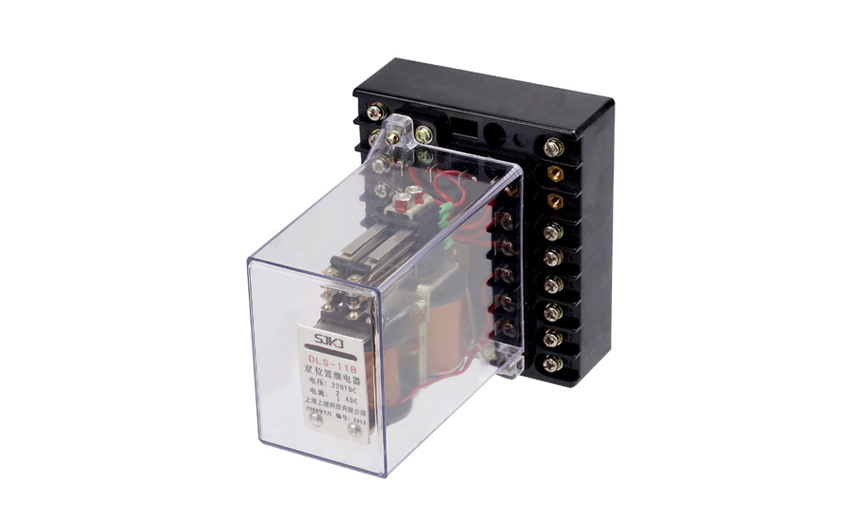

DLS-11B双位置继电器(以下简称继电器)用于直流操作的各种保护和自动控制线路中,以实现机械闭锁。

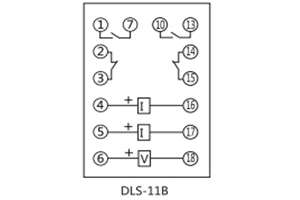

一、DLS-11B双位置继电器的接线图

二、DLS-11B双位置继电器的参数

1.额定电压:跳闸线圈DC220V、110V、48V。

2.额定电流:跳闸线圈1A、2A、4A、6A;合闸线圈0.5A、1A、2A、4A。

3.动作值:动作电压不大于70%额定电压;动作电流不大于额定电流。

4.功率消耗:不大于12W。

5 介质强度

产品各导电电路连在一起对外露的非带电金属零件或外壳之间 ,以及线圈电路对触点电路之间,应能承受2㎸(有效值) , 50Hz的交流试验电压历时1min的试验,而无绝缘击穿或闪络现象。

6.触点性能

产品触点应能断开电压不超过250V,电流不超过1A ,容量为50W的直流有感负荷电路(时间常数为5±75ms) ,或电压不超过250V,电流不超过3A,容量为250VA的交流电路(功率因数为0.4±0.1)5000次。

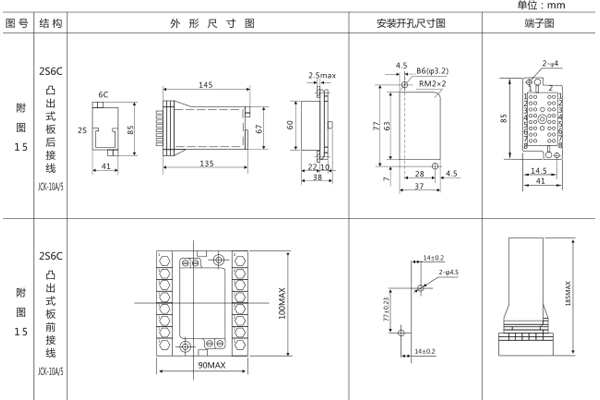

三、DLS-11B双位置继电器的开孔尺寸
